Beschreibung

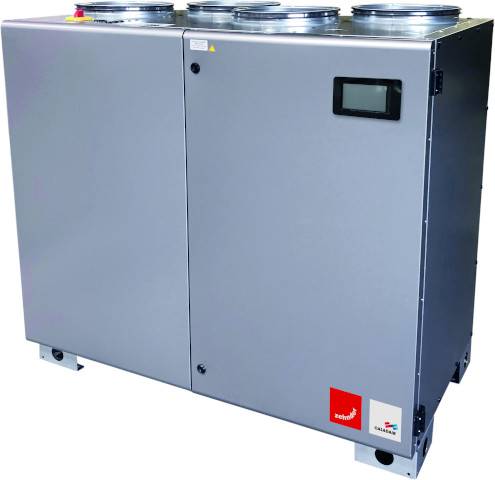

Zehnder Lüftungsgerät SILVERTOP 15 - Effiziente Luftqualität und flexible Regelung
Das Zehnder Lüftungsgerät SILVERTOP 15 ist ein Kompaktgerät mit einem hocheffizienten Gegenstrom-Wärmetauscher aus Aluminium. Es ist nach VDI 6022, EUROVENT und Sentinel Haus Institut Kriterien (schadstoff- und emissionsgeprüft nach DIN EN 16516) zertifiziert. Die platzsparende Bauweise mit oben angeordneten Kanalstutzen ermöglicht eine flexible Installation. Die integrierte Regelung mit vorparametrierter Steuerung ab Werk und umfassenden Schnittstellen wie MODBUS, BACNET und WEB bietet eine einfache Integration in Gebäudemanagementsysteme.
PRODUKTVORTEILE
- Hocheffiziente Wärmerückgewinnung: Der Gegenstrom-Wärmetauscher aus Aluminium trägt zur Energieeinsparung bei und kann Heizkosten reduzieren.
- Zertifizierte Luftqualität: Konform mit VDI 6022 und zertifiziert nach EUROVENT sowie Sentinel Haus Institut Kriterien (DIN EN 16516) für eine geprüfte Raumluft.
- Flexible Installation: Die kompakte Bauweise und die oben angeordneten Kanalstutzen ermöglichen eine platzsparende Integration.
- Integrierte Steuerung: Mit Touch-Bediengerät und Schnittstellen (MODBUS, BACNET, WEB) ist eine Einbindung in die Gebäudeleittechnik möglich.
- Einfache Wartung: Die zweiflügelige Revisionsöffnung nach vorne ermöglicht einen Zugang zu allen Komponenten und erleichtert die Wartung.
- Effiziente EC-Motoren: Direkt angetriebene Freilaufventilatoren mit energieeffizienten EC-Motoren sorgen für einen zuverlässigen und leisen Betrieb.
- Ganzjähriger Komfort: Ein modulierender Bypass ermöglicht die Umgehung des Wärmetauschers für Frostschutz oder zur freien Kühlung.
REGELUNG UND KONNEKTIVITÄT
Das Zehnder SILVERTOP 15 verfügt über eine integrierte Regelung, die je nach Gerätevariante werksseitig parametriert ist. Ein Touch-Bediengerät ist ab Werk montiert. Für die Gebäudeautomation sind standardmäßig Schnittstellen zu MODBUS, BACNET und WEB integriert. Alle für den gewählten Betriebsmodus erforderlichen Sensoren sind bereits im Gerät integriert.
Diese Ausstattung ermöglicht die Einbindung in bestehende Gebäudeleitsysteme, eine einfache Bedienung und die bedarfsgerechte Anpassung der Lüftungsleistung. Dies unterstützt ein angepasstes Raumklima und kann Energieeinsparungen zur Folge haben.
WÄRMERÜCKGEWINNUNG UND KLIMAOPTIMIERUNG
Herzstück des Geräts ist der hocheffiziente Gegenstrom-Wärmetauscher aus Aluminium, der für eine Wärmerückgewinnung von über 90% ausgelegt ist. Ein modulierender Bypass ermöglicht es, den Wärmetauscher bei Bedarf zu umgehen, sei es für den Frostschutz im Winter oder zur freien Kühlung in der Übergangszeit und im Sommer.
Diese Funktionen tragen zur Reduzierung des Energieverbrauchs für Heizung und Kühlung bei und unterstützen ein konstantes Raumklima.
FILTERSYSTEM
Das Zehnder SILVERTOP 15 ist ab Werk mit Filtern ausgestattet: ePM1 55% (F7) im Außenluftbereich und ePM10 50% (M5) in der Abluft. Eine Doppelfilterstufe im Außenluftbereich ist grundsätzlich möglich. Die Einhaltung der Kriterien des Sentinel Haus Instituts bestätigt die geringe Schadstoff- und Emissionsbelastung der abgegebenen Luft.
Dies unterstützt eine gute Luftqualität und kann zu einem hygienischen Umfeld beitragen.
ROBUSTE BAUWEISE UND WARTUNG
Die Lüftungsgeräte sind aus thermisch getrennten Aluminiumprofilen gefertigt. Die doppelschaligen Paneele in RAL 7035 sind bei dieser Gerätegröße (Silvertop 15) mit 50mm Mineralwolle gedämmt. Dies entspricht den Gehäuseklassen T2 und L2 nach EN 1886. Die zweiflügelige Revisionsöffnung nach vorne bietet Zugang für Wartungsarbeiten. Die Zuluftseite befindet sich stets auf der rechten Seite.
Die Konstruktion ist für eine lange Lebensdauer ausgelegt, kann Betriebsgeräusche minimieren und vereinfacht die regelmäßige Wartung.
TECHNISCHE SPEZIFIKATIONEN
- Registervariante: elektr. VHR / WW NHR (Mit integriertem elektrischem Vorheizregister und Warmwasser-Nachheizregister)
- Betriebsmodus: Volumenstrom variabel (Bedarfsgesteuerte Volumenstrom-Regelung (QUATTRO))
- Volumenstrom (bei 200 Pa): 1320 m³/h (Maximaler Volumenstrom unter Referenzbedingungen)
- Thermischer Wirkungsgrad: über 90% (Hocheffiziente Wärmerückgewinnung)
- Leistung Elektromotoren: 2x 480 W (Für Ventilatoren mit EC-Motoren)
- Betriebstemperatur (min./max.): -20 °C / 40 °C (Weitläufiger Einsatzbereich)
- Schutzart: IP54/B (Schutz gegen Staub und Spritzwasser)
- Versorgungsspannung: 400 V / 3 Ph / 50 Hz (Standard-Industriestromanschluss)
- Stromaufnahme: 9,7 A (inkl. Register) (Gesamtstromaufnahme im Betrieb)
- Integrierte Schnittstellen: Modbus, BACnet, Web (Standardmäßig für Gebäudeleittechnik)
- Außenluftfilter: ePM1 55% (F7) (Feinfilter für die Zuluft, ab Werk integriert)
- Abluftfilter: ePM10 50% (M5) (Mittelfilter für die Abluft, ab Werk integriert)
- Gehäuseklassen EN1886: T2 und L2 (Thermische Trennung und Luftdichtigkeit)
- Konformität: VDI 6022, ErP2018, EUROVENT, Sentinel Haus Institut (DIN EN 16516) (Zertifizierte Qualität und Umweltstandards)
- Außenblech: RAL 7035 (Standardlackierung)
- Innenblech: verzinkter Stahl (Robuster Korrosionsschutz)
ABMESSUNGEN UND GEWICHT
- Länge: 1590 mm
- Breite: 750 mm
- Höhe: 1200 mm
- Gewicht: 335 kg
- Wandstärke Gehäuse: 50 mm (Mineralwolle-Dämmung)
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Das Zehnder Lüftungsgerät SILVERTOP 15 ist für vielfältige Anwendungen konzipiert, bei denen Luftqualität und Energieeffizienz eine Rolle spielen. Typische Einsatzbereiche sind:
- Wohngebäude: Belüftung von größeren Wohnungen, Mehrfamilienhäusern oder Einfamilienhäusern zur Unterstützung eines gesunden Wohnklimas.
- Büro- und Verwaltungsgebäude: Schaffung eines komfortablen Arbeitsumfeldes durch Zufuhr von frischer, gefilterter Luft und Abfuhr verbrauchter Luft.
- Gewerbliche Objekte: Einsatz in Ladengeschäften, Arztpraxen, Kanzleien oder anderen gewerblichen Räumen, die Anforderungen an Raumluftqualität und Energieeffizienz stellen.
HERSTELLER UND QUALITÄT
Als Produkt von Zehnder Comfosystems steht das SILVERTOP 15 für Qualität und Zuverlässigkeit. Zehnder ist bekannt für seine Lüftungslösungen, die auf Langlebigkeit und Leistung ausgelegt sind. Die Zertifizierungen nach VDI 6022, ErP2018, EUROVENT und den Kriterien des Sentinel Haus Instituts (Schadstoff- und Emissionsgeprüft nach DIN EN 16516) bestätigen die Einhaltung internationaler Standards.
Das Zehnder Lüftungsgerät SILVERTOP 15 bietet Lüftungstechnologie, die Energieeffizienz mit Raumluftqualität verbindet.
