Beschreibung
Axial-Dachventilator DAD 71/6 - Effiziente Luftzirkulation auf dem Dach
Der Axial-Dachventilator DAD 71/6 wurde speziell für die Installation auf Dächern von Industrie- und Gewerbegebäuden sowie großvolumigen Bereichen konzipiert. Mit einem Fördervolumen von 11598 m³/h ermöglicht dieses Gerät die effiziente Absaugung großer Luftmengen. Es kombiniert hohe Leistung mit einem geringen Geräuschpegel und bietet eine einfache Installation für eine optimale Luftzirkulation.
VORTEILE IM ÜBERBLICK
- Hohe Effizienz: Gewährleistet eine leistungsstarke und energieeffiziente Luftabsaugung für optimale Ergebnisse.
- Geringer Geräuschpegel: Sorgt für einen ruhigen Betrieb, ideal für geräuschsensible Umgebungen.
- Einfache Installation: Ermöglicht eine schnelle und unkomplizierte Montage auf dem Dach.
- Großes Fördervolumen: Ideal für die Absaugung großer Luftmengen in weitläufigen Industrie- und Gewerbebereichen.
- Drehzahlsteuerbar: Flexibilität durch Anpassung der Drehzahl mittels Frequenzumrichter im Bereich von 20-50 Hz.
- Dauerbetrieb S1: Zuverlässiger und sicherer Langzeitbetrieb ohne Unterbrechungen.
- Breiter Temperaturbereich: Funktionstüchtig unter Bedingungen von -15 °C bis +50 °C.
MOTORÜBERWACHUNG MITTELS KALTLEITER
Der Motor des DAD 71/6 ist mit integrierten Kaltleitern ausgestattet, die die Temperatur kontinuierlich überwachen. Dies schützt den Ventilator effektiv vor Überhitzung und möglichen Schäden, indem er bei Überschreitung kritischer Temperaturen automatisch abgeschaltet wird. Diese Funktion gewährleistet eine lange Lebensdauer und einen zuverlässigen Betrieb.
ROBUSTE MATERIALKONSTRUKTION
Das Gehäuse des DAD 71/6 besteht aus verzinktem und epoxidbeschichtetem Stahlblech. Das axiale Laufrad ist aus glasfaserverstärktem Polyamid gefertigt. Diese Materialwahl gewährleistet eine hohe Langlebigkeit und Korrosionsbeständigkeit. Der Ventilator funktioniert somit auch unter anspruchsvollen Umgebungsbedingungen zuverlässig und behält seine Leistungsfähigkeit über Jahre hinweg bei.
VIELSEITIGE DREHZAHLREGELUNG
Der Axial-Dachventilator DAD 71/6 ist drehzahlsteuerbar mittels Frequenzumrichter, mit einem zulässigen Frequenzbereich von 20 bis 50 Hz. Diese Funktion ermöglicht eine präzise Anpassung der Luftleistung an den jeweiligen Bedarf. Dadurch wird der Energieverbrauch optimiert und die Lüftung entspricht stets den Anforderungen der Anwendung, was zu einer verbesserten Betriebseffizienz führt.
TECHNISCHE SPEZIFIKATIONEN
- Modell: DAD 71/6
- Fördervolumen: 11598 m³/h
- Fördervolumen Nenn: 6728 m³/h
- Druck pfs, Nenn: 88 Pa
- Drehzahl: 960 1/min
- Laufradtyp: Axial
- Reversierbarkeit: Nein
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 750 W
- INenn: 1,2 A
- Schutzart: IP 55 (Hoher Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F
- Polumschaltbar: Nein
- Einbauort: Dach
- Einbaulage: Vertikal
- Material Gehäuse: Stahlblech, verzinkt und epoxidbeschichtet
- Material Laufrad: Polyamid mit Glasfaser (Glasfaserverstärkt)
- Farbe: Grau
- Gewicht: 80 kg
- Fördermitteltemperatur: -15 °C bis +50 °C (Bei Dauerbetrieb S1)
- Betriebsart: S1 (Dauerbetrieb)
- Drehzahlsteuerbar: Ja (Mittels Frequenzumrichter 20-50 Hz)
- Motor: Asynchroner Drehstrommotor (Temperaturüberwachung durch Kaltleiter)
- Elektrischer Anschluss: Klemmenkasten am Motor
- PTC DIN 44082: M 100
- Gesamteffizienz e: 35,125 %
- Effizienzgrad N: 43,1
- Schallleistungspegel LWA7: 76 dB(A)

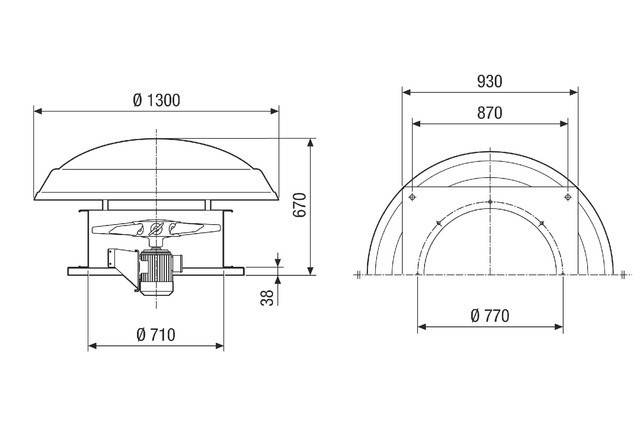

- Nennweite: 710 mm
- Breite: 1300 mm
- Höhe: 670 mm
- Tiefe: 1300 mm
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
- Industriehallen und Produktionsstätten: Effektive Absaugung von verbrauchter Luft, Dämpfen oder Wärme zur Sicherstellung eines gesunden Arbeitsklimas und zur Einhaltun
