Beschreibung

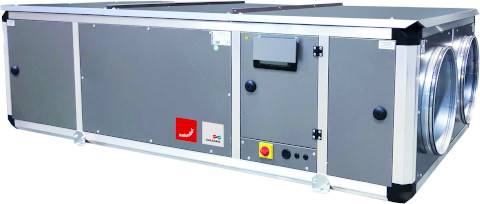

LÜFTUNGSGERÄT ZEHNDER CARMA 308 - Hocheffiziente Lüftung für optimales Raumklima
Das Zehnder Lüftungsgerät CARMA 308 vertikal W ist eine kompakte und hocheffiziente Lösung für die Raumlüftung. Es ist ausgestattet mit Gegenstrom-Wärmetauschern aus Aluminium und nach EUROVENT, Passivhaus Institut sowie Sentinel Haus Institut zertifiziert. Das Gerät bietet hohe Energieeffizienz und Schadstofffreiheit. Seine flexiblen Montageoptionen und integrierten Schnittstellen machen es zu einer geeigneten Wahl für diverse Anwendungen.
VORTEILE DES CARMA 308
- Hohe Energieeffizienz: Hocheffiziente Gegenstrom-Wärmetauscher aus Aluminium minimieren Heizkosten und tragen zu einem angenehmen Raumklima bei.
- Zertifizierte Qualität: Zertifizierungen gemäß EUROVENT, Passivhaus Institut und Sentinel Haus Institut bestätigen hohe Standards in Leistung und Schadstofffreiheit.
- Flexible Installation: Das Gerät ist variabel montierbar (liegend, stehend, hängend) und sowohl für Innen- als auch Außenaufstellung geeignet, inklusive werkseitig montiertem Wetterschutzdach.
- Komfortable Steuerung: Integrierte Schnittstellen wie MODBUS, BACNET und WEB sowie ein werkseitig montiertes Touch Display ermöglichen eine umfassende und einfache Bedienung.
- Intelligenter Bypass: Der modulierende Bypass umgeht den Wärmetauscher effektiv zum Frostschutz oder zur freien Kühlung, was die Flexibilität im Betrieb erhöht.
- Optimale Luftqualität: Eine mögliche Doppelfilterstufe in der Außenluft sorgt für eine effektive Reinigung der Zuluft (ePm1 55% / F7), während der Abluftfilter ePm10 50 (M5) Verschmutzungen fernhält.
PRODUKTDETAILS
Hocheffiziente Wärmerückgewinnung
Die Zehnder Carma Geräte nutzen hocheffiziente Gegenstrom-Wärmetauscher aus Aluminium. Dies ermöglicht eine Wärmerückgewinnung von über 90% gemäß EN 308. Dieser Prozess führt zu einer Reduzierung des Energieverbrauchs für Heizung und Kühlung, wodurch Betriebskosten gesenkt und gleichzeitig ein konstant angenehmes Raumklima mit frischer, gefilterter Luft gewährleistet wird.
Vielseitige Montageoptionen
Die Zehnder Carma Lüftungsgeräte sind für maximale Flexibilität konzipiert. Sie können flach auf dem Boden liegend, aufrecht stehend oder flach an der Decke hängend montiert werden. Diese Anpassungsfähigkeit ermöglicht eine Integration in nahezu jede bauliche Gegebenheit, sowohl für die Innen- als auch für die Außenaufstellung. Dies bietet Planungsfreiheit und Installationskomfort.
Umfassende Konnektivität und Steuerung
Alle Zehnder Carma Geräte sind ab Werk mit einem Touch Display und Schnittstellen wie MODBUS, BACNET und WEB ausgestattet. Sensoren für die gewählte Betriebsart sind bereits integriert. Dies erleichtert die nahtlose Integration in bestehende Gebäudemanagementsysteme und ermöglicht eine präzise, bedarfsgerechte Steuerung der Lüftung.
Modulierender Bypass
Ein modulierender Bypass ist integriert, um den Wärmetauscher bei Bedarf zu umgehen. Dies dient sowohl dem Frostschutz im Winter als auch der freien Kühlung im Sommer. Diese Funktion gewährleistet einen effizienten und sicheren Betrieb unter verschiedenen klimatischen Bedingungen, indem sie die Systemleistung dynamisch an die Umgebungstemperatur anpasst.
Diverse Registervarianten
Je nach den spezifischen Anforderungen an Heizung und Kühlung bietet das CARMA 308 verschiedene Registervarianten:
- SMART (elektrisches Vorheizregister)
- INFINITE BE (elektrisches Vor- und Nachheizregister)
- INFINITE BC (elektrisches Vorheizregister und Warmwasser-Nachheizregister)
Diese Auswahl ermöglicht eine maßgeschneiderte Anpassung des Lüftungssystems an die jeweiligen thermischen Bedürfnisse des Gebäudes.
TECHNISCHE SPEZIFIKATIONEN
Leistungsdaten und Betriebscharakteristika
- Registervariante: elektr. VHR / elektr. NHR (Vor- und Nachheizregister integriert)
- Betriebsmodus: Druckkonstant (für stabile Luftdruckverhältnisse)
- Volumenstrom (bei 200 Pa): 800 m³/h (hohe Luftwechselrate)
- Thermischer Wirkungsgrad: > 90% (EN 308) (sehr hohe Wärmerückgewinnung)
- Leistung Elektromotor: 2x 220 Watt (effiziente und leistungsstarke Motoren)
- Stromaufnahme: 25,2 A (inkl. Register) (Gesamtstromaufnahme)
- Betriebstemperatur: -20 bis 60 Grad Celsius (breiter Anwendungsbereich)
- Schutzart: IP44/B (Schutz gegen Spritzwasser und Fremdkörper)
- Versorgungsspannung: 230 V / 1 Ph / 50 Hz (Standard-Haushaltsstrom)
Filterung und Luftqualität
- Außenluftfilter: ePm1 55% (F7) (effiziente Filterung von Feinstaub und Pollen)
- Abluftfilter: ePm10 50 (M5) (Schutz des Gerätes und der Abluftwege)
Abmessungen und Gewicht
- Länge: 2250 mm
- Breite: 605 mm
- Höhe: 1015 mm
- Gewicht: 220 kg
Gehäuse und Konformität
- Montageart: vertikal W (vertikale Wandmontage oder stehend)
- Gehäuseklassen EN1886: TB2 und T2 (thermische und mechanische Stabilität)
- Luftdichtigkeit des Gehäuses: L1 (geringste Leckage für maximale Effizienz)
- Außenblech: RAL7035 (Standardfarbe, doppelwandig)
- Innenblech: verz. Stahlblech (langlebig und korrosionsbeständig)
- Konformität: ErP2018, EUROVENT, Passivhaus Institut, Sentinel Haus (DIN EN 16516) (erfüllt hohe Energieeffizienz- und Qualitätsstandards)
Integrierte Schnittstellen
- Modbus: Für Gebäudeleittechnik (GLT)
- BACnet: Für fortschrittliche Gebäudeautomation
- Web: Fernzugriff und Überwachung
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Das Zehnder Lüftungsgerät CARMA 308 ist ideal für Neubauten oder Sanierungsprojekte in Wohn- und Gewerbegebäuden, die hohe Anforderungen an Energieeffizienz und Raumluftqualität stellen. Es eignet sich für Passivhäuser und Niedrigenergiegebäude.
Durch seine variablen Montageoptionen ist es flexibel in technischen Räumen, Kellern, auf Dächern oder im Außenbereich einsetzbar, um eine optimale Frischluftversorgung sicherzustellen, selbst bei eingeschränkten Platzverhältnissen.
Der Einsatz ist vorteilhaft in Umgebungen, die eine konstante Druckregelung erfordern, wie Büros, Arztpraxen oder kleine bis mittlere kommerzielle Einrichtungen, um stets ein optimales und komfortables Innenklima zu gewährleisten.
HERSTELLER UND QUALITÄT
Das Zehnder Lüftungsgerät CARMA 308 wird von Zehnder Comfosystems hergestellt, einem Anbieter für gesunde, energieeffiziente und komfortable Raumlüftungslösungen. Die Geräte sind gemäß EUROVENT und Passivhaus Institut zertifiziert. Zudem erfüllen sie die Kriterien des Sentinel Haus Instituts (Schadstoff- und Emissionsgeprüft nach DIN EN 16516), was hohe Qualitäts- und Umweltstandards garantiert. Die doppelschaligen Paneele aus RAL 7035, gedämmt mit 50 mm Mineralwolle, erfüllen die Gehäuseklassen T2 und L1 nach EN 1886 und zeugen von hoher Verarbeitungsqualität und Langlebigkeit.
