Beschreibung

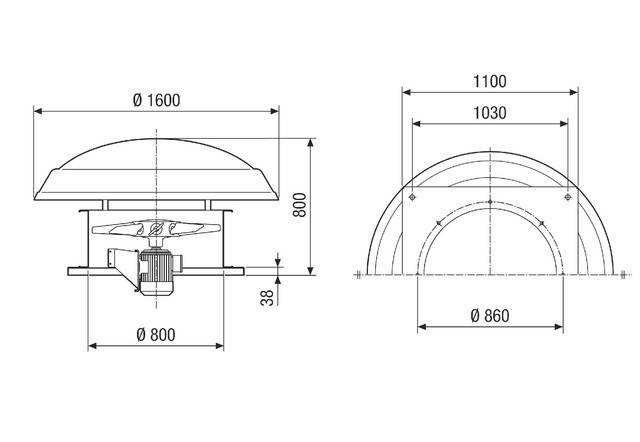

Maico Axial-Dachventilator DAD 80/4
Leistungsstarke Luftabsaugung für Industrie und Gewerbe
Der Maico Axial-Dachventilator DAD 80/4 wurde für den Einsatz in Gewerbe- und Industriegebäuden sowie in großvolumigen Räumen und Anlagen entwickelt. Mit seinem axialen Laufrad sorgt er für die effiziente Absaugung großer Luftmengen bei gleichzeitig hoher Energieeffizienz und geringem Geräuschpegel. Die robuste Bauweise und die erweiterte Temperaturtoleranz machen ihn zu einer geeigneten Lösung für anspruchsvolle Umgebungen.
PRODUKTMERKMALE
- Hoher Wirkungsgrad: Bietet maximale Leistung bei optimiertem Energieverbrauch dank effizienter Bauweise.
- Geringer Geräuschpegel: Ermöglicht den Einsatz auch in lärmsensiblen Bereichen.
- Robuste Konstruktion: Das Gehäuse aus epoxidbeschichtetem Stahlblech und ein glasfaserverstärktes Polyamid-Laufrad gewährleisten Langlebigkeit.
- Breiter Temperaturbereich: Zuverlässiger Betrieb bei Fördermitteltemperaturen von -15 °C bis +50 °C.
- Drehzahlsteuerbar: Anpassung der Leistung über einen Frequenzumrichter für bedarfsgerechte Belüftung zwischen 20-50 Hz.
- Einfache Installation: Konzipiert für eine unkomplizierte Montage auf dem Dach und Anschluss an Rohrsysteme.
- Hohe Schutzart: Mit IP55 Schutzart ist der Ventilator optimal gegen Staub und Strahlwasser geschützt.
LEISTUNGSSTARKE LUFTABSAUGUNG
Der Maico DAD 80/4 ist für die Absaugung großer Luftmengen konzipiert, ideal für Hallen, Lager oder Produktionsstätten. Er gewährleistet eine schnelle und effektive Entlüftung, um die Luftqualität zu verbessern.
Mit einem Fördervolumen von 24569 m³/h sorgt dieser Ventilator für einen zügigen Luftaustausch. Dies kann zur Reduzierung von Feuchtigkeit, Gerüchen und Schadstoffen beitragen und ein gesundes Arbeitsklima unterstützen.
INTELLIGENTE MOTORSTEUERUNG UND SICHERHEIT
Der asynchrone Drehstrommotor des DAD 80/4 ist für den Dauerbetrieb (Betriebsart S1) ausgelegt und über einen Frequenzumrichter drehzahlsteuerbar. Dies ermöglicht eine präzise Anpassung der Leistung an den jeweiligen Bedarf.
Die integrierte Temperaturüberwachung durch Kaltleiter schützt den Motor vor Überhitzung. Bei zu hohen Temperaturen wird der Ventilator vom Netz getrennt, was die Lebensdauer erhöhen und einen zuverlässigen Betrieb gewährleisten kann.
ROBUSTE BAUWEISE UND FLEXIBLE INSTALLATION
Das Gehäuse aus epoxidbeschichtetem Stahlblech und das axiale Laufrad aus glasfaserverstärktem Polyamid gewährleisten Stabilität und Korrosionsbeständigkeit. Die Abluftrichtung ist horizontal und die Einbaulage vertikal auf dem Dach vorgesehen.
Diese Konstruktionsmerkmale stellen sicher, dass der Ventilator auch unter anspruchsvollen Bedingungen zuverlässig arbeitet und sich in bestehende oder neue Lüftungssysteme integrieren lässt.
TECHNISCHE SPEZIFIKATIONEN
Allgemeine Daten:
- Produktname: Maico Axial-Dachventilator DAD 80/4
- Typ: DAD 80/4
- Hersteller: Maico
- Laufradtyp: Axial
- Drehzahlsteuerbar: Ja
- Reversierbarkeit: Nein
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Schutzart: IP 55
- Wärmeklasse: F
- Polumschaltbar: Nein
- Einbauort: Dach
- Einbaulage: Vertikal
- Abluftrichtung: Horizontal
- Material Gehäuse: Stahlblech, epoxidbeschichtet / verzinkt
- Material Laufrad: Polyamid, glasfaserverstärkt
- Farbe: Grau
- IE3 Motor: Ja
- Betriebsart: S1 (Dauerbetrieb)
- Zulässiger Frequenzbereich (Drehzahlregelung): 20-50 Hz
- Temperaturüberwachung: Kaltleiter (PTC DIN 44082: M 100)
- VSD erforderlich: Nein
- Herstellungsjahr: Siehe Typenschild
Leistungsdaten:
- Fördervolumen: 24569 m³/h
- Fördervolumen Nenn (bei optimalem Wirkungsgrad): 14609 m³/h
- Druck pfs, Nenn (bei optimalem Wirkungsgrad): 367 Pa
- Drehzahl: 1440 1/min
- Drehzahl nNenn (bei
