AXIAL-DACHVENTILATOR MAICO DAD 71/4 - EFFIZIENTE BE- UND ENTLÜFTUNG
Der Axial-Dachventilator DAD 71/4 von Maico ist für die Dachmontage an Industriegebäuden und großflächigen Hallen konzipiert. Er ermöglicht eine effiziente Be- und Entlüftung mit horizontaler Ausblasrichtung. Durch seinen hohen Wirkungsgrad und geringen Geräuschpegel ist dieser Axial-Dachventilator zur Absaugung großer Luftmengen geeignet und trägt zur Verbesserung des Raumklimas bei.
PRODUKTVORTEILE
- Hoher Wirkungsgrad: Effiziente Luftbewegung bei reduziertem Energieverbrauch.
- Geringer Geräuschpegel: Ermöglicht einen Betrieb mit geringer Lärmbelastung, auch bei Dauerbetrieb (S1).
- Einfache Installation: Schnelle und unkomplizierte Dachmontage.
- Robuste Bauweise: Gehäuse aus epoxidbeschichtetem Stahlblech und Laufrad aus glasfaserverstärktem Polyamid für lange Lebensdauer.
- Sichere Motortemperaturüberwachung: Integrierter Kaltleiter (PTC DIN 44082) überwacht die Motortemperatur und schützt vor Überhitzung.
- Vielseitige Anwendung: Geeignet für industrielle Gebäude, großvolumige Räume und Anlagen.
PRODUKTMERKMALE
Horizontaler Ausblas
Der Axial-Dachventilator ist für die horizontale Luftabfuhr konzipiert. Der horizontale Ausblas verhindert einen direkten Luftstrom nach unten und unterstützt eine unaufdringliche Entlüftung auf Dächern.
Drehzahlsteuerbar
Der Maico DAD 71/4 kann über einen Frequenzumrichter im Bereich von 20-50 Hz drehzahlgesteuert werden. Dies ermöglicht eine präzise Anpassung der Luftleistung an den Bedarf, was zu optimierter Energieeffizienz und Anpassungsfähigkeit an wechselnde Betriebsbedingungen führt.
Motortemperaturüberwachung
Die Temperatur des Asynchron-Drehstrommotors wird durch einen integrierten Kaltleiter (PTC DIN 44082 M 100) überwacht. Diese permanente Überwachung gewährleistet einen sicheren und zuverlässigen Betrieb und schützt den Motor vor Überhitzung, wodurch die Lebensdauer des Geräts verlängert wird.
TECHNISCHE DATEN
- Typ: Axial-Dachventilator Modell DAD 71/4
- Artikelnummer: 0073.0075 (Hersteller MAICO Ventilatoren)
- Fördervolumen: 18237 m³/h
- Fördervolumen (Nenn): 12800 m³/h (Nennwert bei Betriebsbedingungen)
- Druck pfs (Nenn): 173 Pa (Effiziente Druckerzeugung)
- Drehzahl: 1440 1/min
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennleistung: 2200 W
- Nennstrom INenn: 3,54 A
- Schutzart: IP55 (Schutz vor Staub und Strahlwasser)
- Wärmeklasse: F (Hohe Temperaturbeständigkeit)
- Betriebsart: S1 (Für Dauerbetrieb ausgelegt)
- Laufradtyp: Axial
- Drehzahlsteuerbar: Ja (Mit Frequenzumrichter 20-50 Hz)
- Polumschaltbar: Nein
- Reversierbarkeit: Nein (Keine Umkehr der Luftrichtung)
- Gesamteffizienz e: 42,306 %
- Messkategorie: C (Gemäß Prüfnormen)
- Effizienzkategorie: Statisch (Basierend auf statischem Druck)
- Effizienzgrad N: 47,2
- IBEP: 3,54 A (Betriebsstrom bei bestem Effizienzpunkt)
- pf, BEP: 173 Pa (Statischer Druck bei bestem Effizienzpunkt)
- Schallleistungspegel LWA7: 84 dB(A)
- Fördermitteltemperatur: -15 °C bis 50 °C
- PTC DIN 44082: M 100 (Standard für Kaltleiterüberwachung)

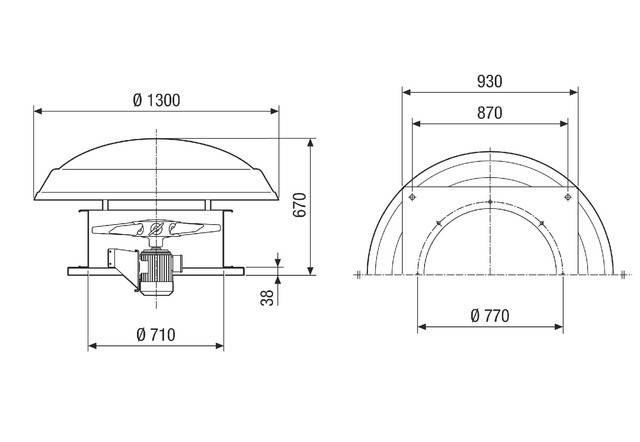

ABMESSUNGEN UND MATERIAL
- Nennweite: 710 mm (Anschlussdurchmesser)
- Breite: 1300 mm (Grundfläche des Geräts)
- Höhe: 670 mm (Gesamthöhe)
- Tiefe: 1300 mm (Grundfläche des Geräts)
- Gewicht: 80 kg (Nettogewicht)
- Gewicht mit Verpackung: 86 kg (Für Transportplanung)
- Breite mit Verpackung: 1400 mm
- Höhe mit Verpackung: 840 mm
- Tiefe mit Verpackung: 1400 mm
- Einbauort: Dach
- Einbaulage: Vertikal
- Material Gehäuse: Stahlblech, epoxidbeschichtet, verzinkt (Robust und korrosionsbeständig)
- Material Laufrad: Polyamid, glasfaserverstärkt (Leicht und stabil)
- Farbe: Grau
