RADIAL-DACHVENTILATOR DRD H 50/4 - EFFIZIENTE BELÜFTUNG FÜR GEWERBE UND INDUSTRIE
Der Radial-Dachventilator DRD H 50/4 ist ein Zentrifugal-Dachventilator mit horizontalem Ausblas, entwickelt für die Installation auf Dächern von Industrie- und Gewerbegebäuden. Dieses Modell ist für Anwendungen mit hohem Luftaustauschbedarf konzipiert und zeichnet sich durch einen geräuscharmen Betrieb sowie ein dynamisch und statisch ausgewuchtetes Laufrad aus. Mit einer Nennleistung von 1,5 Kilowatt und Drehstrombetrieb bietet der Ventilator eine zuverlässige und effiziente Lösung für Belüftungsaufgaben.
VORTEILE
* Hohes Fördervolumen: Bis zu 10008 m³/h für anspruchsvolle Anwendungen mit hohem Luftaustauschbedarf.
* Geräuscharmer Betrieb: Geringe Lärmbelästigung (bis zu 91 dB(A)) trotz hoher Leistung.
* Langlebigkeit: Motor außerhalb des Luftstroms und Thermistorüberwachung erhöhen die Betriebssicherheit.
* Optimale Laufruhe: Dynamisch und statisch ausgewuchtetes Laufrad minimiert Vibrationen und sorgt für einen reibungslosen Betrieb.
* Drehzahlsteuerbar: Flexible Leistungsanpassung an den Bedarf mittels Frequenzumrichter.
PRODUKTMERKMALE
Horizontaler Ausblas
Der Ventilator ist für den horizontalen Ausblas konzipiert. Dies ermöglicht eine effiziente Luftführung direkt über dem Dach und unterstützt eine optimale Entlüftung, indem das Aufsteigen von Abluft in obere Gebäudeteile oder die Ansammlung von Luft im Dachbereich verhindert wird.
Motor außerhalb des Luftstroms
Der robuste AC Asynchron-Drehstrommotor des Ventilators ist außerhalb des Luftstroms platziert. Diese Bauweise schützt den Motor vor Verunreinigungen und aggressiven Medien im Fördermedium, was die Lebensdauer des Geräts verlängert und Wartungsintervalle reduziert.
Thermisches Monitoring
Eine integrierte Thermistorüberwachung (PTC DIN 44082 M 100) schützt den Motor vor Überhitzung. Diese Sicherheitsfunktion gewährleistet einen sicheren und störungsfreien Dauerbetrieb unter anspruchsvollen Bedingungen.
Drehzahlsteuerung via Frequenzumrichter
Die Drehzahl des Ventilators kann präzise mittels eines Frequenzumrichters gesteuert werden. Dies ermöglicht eine flexible Anpassung der Luftmenge und des Energieverbrauchs an den tatsächlichen Bedarf, was zu Energieeffizienz und Betriebskostensenkung führen kann.
TECHNISCHE DATEN
Leistungsdaten:
- Fördervolumen: 10008 m³/h
- Drehzahl: 1460 1/min
- Nennleistung: 1500 W (1,5 kW)
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- Nennstrom (INenn): 3,1 A
- Max. Fördermitteltemperatur: 80 °C
- Min. Fördermitteltemperatur: -20 °C
- Geräuschentwicklung: 91 dB(A)
Konstruktive Merkmale:
- Typ: Radial-Dachventilator
- Ausblasrichtung: Horizontal
- Laufradtyp: Radial
- Motorart: AC Asynchron-Drehstrommotor
- Motorposition: Außerhalb des Luftstroms
- Drehzahlsteuerbar: Ja (mittels Frequenzumrichter)
- Reversierbarkeit: Nein
- Polumschaltbar: Nein
- Schutzart: IP55
- Wärmeklasse: F
- Motorüberwachung: Thermistor (PTC DIN 44082 M 100)
- Material Gehäuse: Stahlblech, verzinkt
- Material Laufrad: Stahlblech, verzinkt
- Farbe: Grau
- Einbauort: Dach
- Einbaulage: Senkrecht

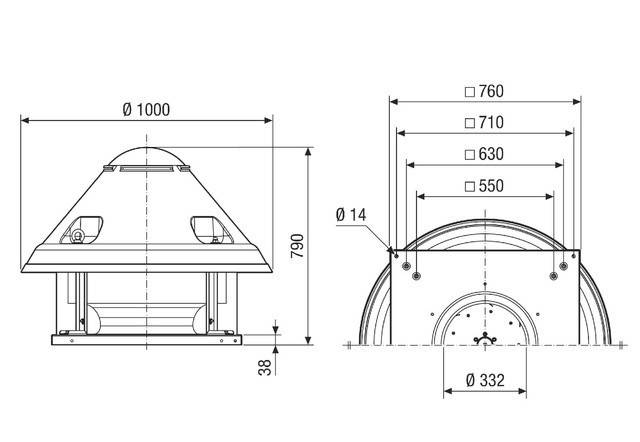

Maße & Gewicht:
- Nennweite (Rohrdurchmesser): 500 mm
- Breite: 760 mm
- Höhe: 790 mm
- Tiefe: 760 mm
- Gewicht (Netto): 80 kg
- Gewicht mit Verpackung: 86 kg
- Breite mit Verpackung: 1040 mm
- Höhe mit Verpackung: 1040 mm
- Tiefe mit Verpackung: 1035 mm
EINSATZBEREICHE
Der Radial-Dachventilator DRD H 50/4 ist geeignet für die Installation auf Dächern von Industrie- und Gewerbegebäuden mit Bedarf an hoher und zuverlässiger Abluftleistung. Er findet Anwendung in:
* Produktionshallen
* Lagergebäuden
* Werkstätten
* Anderen Großflächen
Das Gerät unterstützt die Sicher
