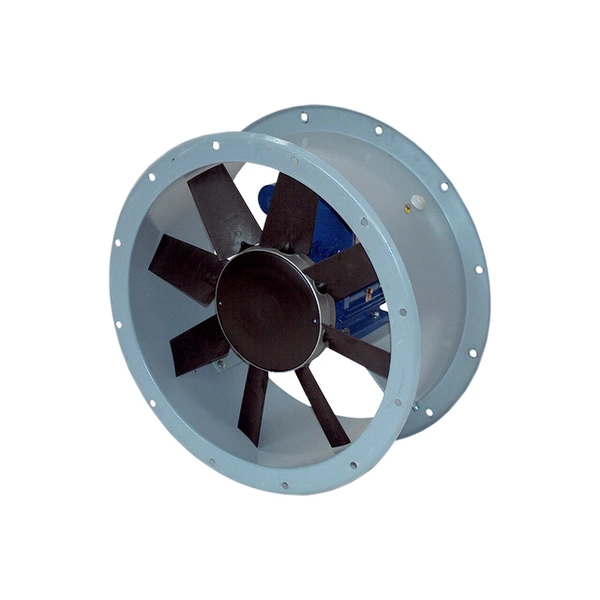

Maico Axial-Rohrventilator DAR 90/6-3 Ex - Explosionsschutz und hohe Leistung
Der Maico Axial-Rohrventilator DAR 90/6-3 Ex ist ein leistungsstarker Axial-Rohrventilator, speziell entwickelt für den Einsatz in anspruchsvollen, explosionsgefährdeten Umgebungen. Mit einem Fördervolumen von 25229 m³/h gewährleistet dieser Ventilator eine effiziente Belüftung von gasförmigen Medien und ist auf Sicherheit sowie Zuverlässigkeit ausgelegt.
Vorteile im Überblick:
- Hohe Sicherheit: Dank umfassender ATEX-Zulassung für Gas-Explosionszonen 1 und 2 bietet der Ventilator zuverlässigen Schutz in kritischen Bereichen.
- Hohe Leistung: Mit einem Fördervolumen von 25229 m³/h sorgt er für eine schnelle und effektive Luftzirkulation auch bei großen Räumen oder anspruchsvollen Prozessen.
- Flexibler Einbau: Die einfache und direkte Montage in ein Rohrsystem sowie die Möglichkeit des Einbaus in jeder beliebigen Position bieten Installationsfreiheit.
- Robuste Bauweise: Das Gehäuse aus epoxidharzbeschichtetem Stahlblech und das antistatische Axiallaufrad aus glasfaserverstärktem Polyamid garantieren Langlebigkeit und Widerstandsfähigkeit unter anspruchsvollen Bedingungen.
- Temperaturbeständigkeit: Der Ventilator ist für einen breiten Mediumstemperaturbereich von -20 °C bis +40 °C ausgelegt und somit vielseitig einsetzbar.
Explosionsschutz nach ATEX 2014/34/EU
Der DAR 90/6-3 Ex erfüllt relevante Sicherheitsstandards und ist gemäß ATEX 2014/34/EU für Gas-Explosionszonen 1 und 2 zertifiziert. Dies umfasst die Eignung für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB, inklusive Wasserstoff, was ihn zu einer sicheren Wahl für kritische Anwendungen macht.
Die integrierte Temperaturüberwachung mittels PTC-Widerstand (Kaltleiter) gewährleistet zusätzliche Sicherheit, indem der Ventilator bei Überhitzung zuverlässig vom Netz getrennt wird.
Leistungsstarke Luftförderung
Mit einem Fördervolumen von 25229 m³/h und einer Drehzahl von 960 1/min ist der Ventilator für anspruchsvolle Belüftungsaufgaben ausgelegt. Das speziell entwickelte Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid optimiert den Luftstrom und minimiert das Risiko statischer Aufladung in explosionsgefährdeten Bereichen.
Die Drehzahl des Drehstrom-Asynchronmotors ist mittels eines Frequenzumrichters im Bereich von 20-50 Hz regelbar, was eine präzise Anpassung an verschiedene Betriebsanforderungen ermöglicht.
Robuste Konstruktion und einfache Integration
Das Gehäuse des Ventilators besteht aus robustem Stahlblech, das mit einer hochwertigen Epoxidharzbeschichtung versehen oder verzinkt ist, um Korrosionsbeständigkeit und Langlebigkeit zu gewährleisten. Die kompakte Bauweise und der Nenndurchmesser von 900 mm ermöglichen eine einfache und direkte Integration in bestehende oder neue Rohrsysteme.
Der elektrische Anschluss erfolgt über einen Klemmenkasten am Motor, wobei eine Kabelverschraubung in Ex d Ausführung im Lieferumfang enthalten ist, was die Installation vereinfacht und absichert.
Technische Spezifikationen
Hier finden Sie die wichtigsten technischen Daten des Maico Axial-Rohrventilators DAR 90/6-3 Ex:
- Hersteller: Maico
- Modellbezeichnung: DAR 90/6-3 Ex
- Artikelnummer: 0073.0368
- Nennspannung: 400 V (Drehstrom)
- Netzfrequenz: 50 Hz
- Nennleistung / Leistungsaufnahme: 1500 W / 1.5 kW
- IMax: 4.9 A
- Volumenstrom (unbelastet) / Fördervolumen: 25229 m³/h (Hohe Fördermenge)
- Drehzahl: 960 1/min
- Drehzahl regelbar: Ja (Mit Frequenzumrichter, 20-50 Hz)
- Mediumstemperatur / Ta Umgebungstemperatur: -20 °C bis +40 °C (Breiter Einsatzbereich)
- Schutzart (IP): IP55
- Nenndurchmesser Kanal / Nennweite: 900 mm (Standard)
- Einbauort: Rohranschluss (Für direkten Einbau in Rohrsysteme)
- Einbaulage / Einbaustellung: Senkrecht / Waagerecht (beliebig)
- Gehäusematerial: Stahlblech, epoxidharzbeschichtet / verzinkt, grau (Robust und korrosionsbeständig)
- Laufradtyp: Axial (Flügel aus glasfaserverstärktem, antistatischem Polyamid)
- Motor: Drehstrom-Asynchronmotor (Betriebsart S1 - Dauerbetrieb)
- Wärmeklasse / Thermische Klasse: F
- Polumschaltbar: Nein
- PTC DIN 44082: M 100 (Temperaturüberwachung - Kaltleiter)
- Zündschutzart: Ex d
- Explosionsschutz Kategorie für Gas: ATEX Gas Explosionsschutz, Kat. 2G
- EX-Kennzeichnung gemäß ATEX-Richtlinie: Ex II 2 G
- EX-Bezeichnung nach Norm: Ex db IIB+H2 T4 Gbx / Ex h IIB+H2 T4 Gb X (Auch für Wasserstoff qualifiziert)
- Temperaturklasse gemäß Richtlinie 94/9/EG: T4
- Gewicht: 120 kg
- Gewicht mit Verpackung: 195 kg
- Breite: 1030 mm
- Höhe: 680 mm
- Tiefe: 1030 mm
- Breite mit Verpackung: 1040 mm
- Höhe mit Verpackung: 830 mm
- Tiefe mit Verpackung: 1040 mm
Einsatzbereiche und Anwendungsszenarien
Der Maico Axial-Rohrventilator DAR 90/6-3 Ex ist eine geeignete Lösung für diverse industrielle Anwendungen, die eine sichere und effiziente Belüftung in explosionsgefährdeten Umgebungen erfordern. Typische Einsatzgebiete umfassen:
- Chemische Industrie und Laboratorien: Für die Absaugung von gasförmigen Medien, Dämpfen und potenziell explosiven Atmosphären zur Sicherstellung der Arbeitssicherheit.
- Energieanlagen und Raffinerien: Zur Belüftung und Entlüftung in Bereichen, wo brennbare Gase oder Dämpfe auftreten können, um Explosionsrisiken zu minimieren.
- Maschinenbau und Fertigungsindustrie: In Produktionsanlagen, in denen Lösungs- oder Treibmittel verwendet werden, sorgt der Ventilator für eine sichere und normgerechte Umgebung.
Hersteller und Qualität
Der Axial-Rohrventilator DAR 90/6-3 Ex stammt von Maico, einem Hersteller, der für seine hochwertigen und zuverlässigen Lüftungsprodukte bekannt ist. Maico legt Wert auf die Einhaltung von Qualitätsstandards und Zertifizierungen, insbesondere im Bereich des Explosionsschutzes. Dies bietet ein Produkt, das leistungsfähig, sicher und langlebig ist.
Der Maico Axial-Rohrventilator DAR 90/6-3 Ex ist für Sicherheit und Leistung in explosionsgefährdeten Bereichen konzipiert.
