MAICO RADIAL-DACHVENTILATOR DRD H 75/6 - EFFIZIENTE ABLUFT FÜR HOHE TEMPERATUREN
Der Maico Radial-Dachventilator DRD H 75/6 bietet hohe Leistung und Zuverlässigkeit für anspruchsvolle Industrieanwendungen. Er ist eine robuste und leistungsstarke Lösung für die Abluftführung in industriellen Umgebungen. Konzipiert für den horizontalen Ausblas, ist er für Fördermitteltemperaturen von bis zu 80 °C geeignet. Mit einer Förderkapazität von 19555 m³/h und einer Nennleistung von 2,2 kW bietet dieser Dachventilator eine hohe Effizienz für Lüftungsaufgaben.
VORTEILE IM ÜBERBLICK
- Hohe Fördermenge: Mit 19555 m³/h sorgt der Ventilator für eine effiziente Luftabsaugung, auch in großen Räumen.
- Temperaturbeständig: Konzipiert für Fördermitteltemperaturen von -20 °C bis 80 °C, geeignet für Industrieanwendungen.
- Robuste Konstruktion: Gehäuse und Laufrad aus verzinktem Stahlblech bieten Korrosionsschutz und eine lange Lebensdauer.
- Sichere Motorpositionierung: Der Motor ist außerhalb des Luftstroms platziert, was Betriebssicherheit und Wartungsfreundlichkeit gewährleistet.
- Präzise Drehzahlregelung: Der Ventilator ist drehzahlsteuerbar, auch über Frequenzumrichter, für eine flexible Anpassung an den Bedarf.
- Hohe Schutzart: Mit IP 55 ist das Gerät gegen Staub und Strahlwasser geschützt, was den Einsatz in rauen Umgebungen ermöglicht.
HORIZONTALER AUSBLAS
Der Radial-Dachventilator DRD H 75/6 ist speziell für den horizontalen Ausblas der Abluft konzipiert. Diese Bauweise verhindert, dass die Abluft direkt auf die Dachfläche oder angrenzende Bereiche trifft, und ermöglicht eine effiziente Verteilung der abgesaugten Luft.
MOTOR AUSSERHALB DES LUFTSTROMS
Der asynchrone Drehstrommotor dieses Ventilators ist außerhalb des eigentlichen Luftstroms positioniert. Diese Anordnung schützt den Motor vor schädlichen oder heißen Bestandteilen des Fördermediums und vereinfacht Wartungs- und Servicearbeiten am Antrieb.
DYNAMISCH UND STATISCH AUSGEWUCHTETES LAUFRAD
Das radiale Laufrad des DRD H 75/6 wird präzise dynamisch und statisch ausgewuchtet. Dies gewährleistet einen vibrationsarmen, leisen und stabilen Betrieb des Ventilators, wodurch die mechanische Belastung reduziert und die Gesamtlebensdauer des Geräts verlängert wird.
DREHZAHLSTEUERBAR ÜBER FREQUENZUMRICHTER
Die Drehzahl des Ventilators kann flexibel über einen externen Frequenzumrichter gesteuert werden. Diese Funktion ermöglicht eine genaue Anpassung der Lüftungsleistung an den tatsächlichen Bedarf, was Energie einspart und zur Optimierung des Raumklimas beiträgt.
TECHNISCHE SPEZIFIKATIONEN
- Typ: Radial-Dachventilator
- Ausblasrichtung: Horizontal ausblasend
- Fördervolumen: 19555 m³/h
- Drehzahl: 970 1/min
- Nennleistung: 2200 W (2,2 kW)
- Spannungsart: Drehstrom
- Bemessungsspannung: 400 V
- Netzfrequenz: 50 Hz
- INenn: 5,7 A
- Schutzart: IP 55 (Hoher Schutz gegen Staub und Strahlwasser)
- Wärmeklasse: F
- Fördermitteltemperatur: -20 °C bis 80 °C (Geeignet für Hochtemperaturanwendungen)
- Laufradtyp: Radial, dynamisch und statisch ausgewuchtet
- Drehzahlsteuerbar: Ja (Über Frequenzumrichter)
- Reversierbarkeit: Nein
- Polumschaltbar: Nein
- Motor: Asynchroner Drehstrommotor, außerhalb des Luftstroms positioniert
- Gehäusematerial: Stahlblech, verzinkt (Korrosionsbeständig)
- Laufradmaterial: Stahlblech, verzinkt (Robust und langlebig)
- Farbe: Grau
- PTC DIN 44082: M 100

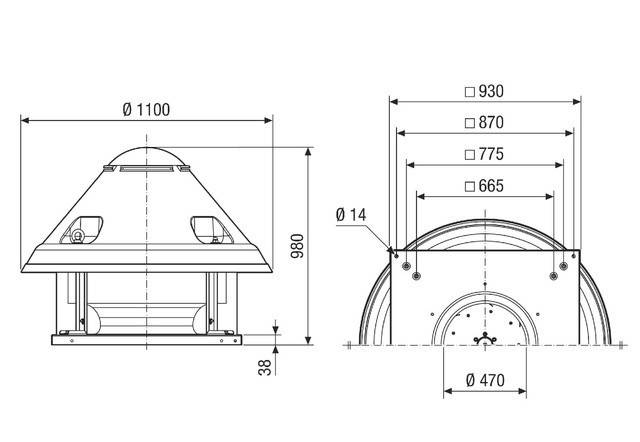

ABMESSUNGEN
- Nennweite (Rohrdurchmesser): 750 mm
- Breite: 930 mm
- Höhe: 980 mm
- Tiefe: 930 mm
- Gewicht: 165 kg
EINSATZBEREICHE UND ANWENDUNGSSZENARIEN
Der Maico DRD H 75/6 ist eine Lösung für Lüftungsaufgaben in industriellen Umgebungen. Er ist geeignet, wo hohe Luftvolumenströme und erhöhte Fördermitteltemperaturen bewältigt werden müssen. T
