Beschreibung

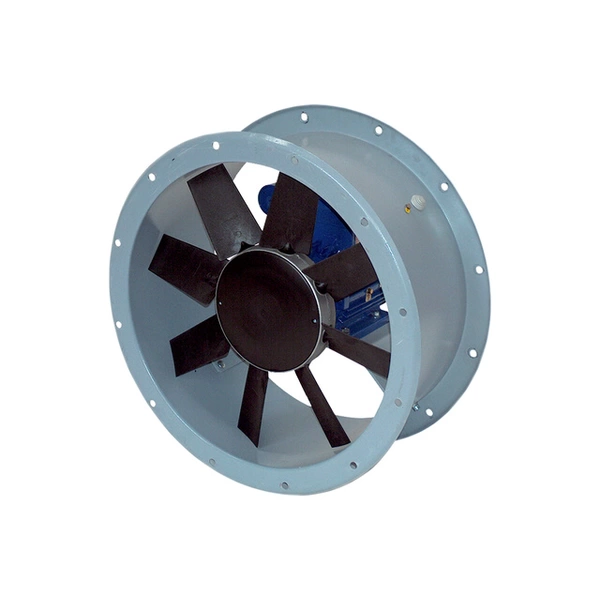

MAICO AXIAL-ROHRVENTILATOR DAR 100/4 11
Der Maico Axial-Rohrventilator DAR 100/4 11 ist ein leistungsfähiger Ventilator, konzipiert für den Einsatz in Gewerbe- und Industrielüftungssystemen. Mit einem Fördervolumen von 61841 m³/h und einer Nennweite von 1000 mm ist er geeignet für Anwendungen mit großem Luftaustausch. Das Gerät ist zur direkten Montage in Rohrsystemen vorgesehen und kann in einem Temperaturbereich von -10 °C bis +50 °C eingesetzt werden.
VORTEILE
- Hohe Luftförderleistung: Fördervolumen bis zu 61841 m³/h für umfassende Belüftungsaufgaben.
- Robuste Materialien: Gehäuse aus Stahlblech mit Epoxidbeschichtung, Flügelrad aus glasfaserverstärktem, antistatischem Polyamid für Langlebigkeit.
- Flexible Montage: Einfache Integration in Rohrsysteme, Einbau in jeder Lage möglich.
- Drehzahlsteuerbar: Anpassung des Luftstroms und Optimierung der Energieeffizienz mittels Frequenzumrichter.
- Sicherer Betrieb: IE3-Motor mit Kaltleiterüberwachung, ausgelegt für Dauerbetrieb (S1).
LUFTFÖRDERUNG IN GEWERBE UND INDUSTRIE
Der Maico DAR 100/4 11 ist entwickelt, um große Fördervolumen effizient zu bewältigen. Seine axiale Bauweise und die robuste Konstruktion machen ihn geeignet für umfangreiche Lüftungsaufgaben in Fabrikhallen, Lagerbereichen oder Großküchen. Das Gerät ermöglicht eine schnelle und effektive Luftzirkulation sowie Abluftabsaugung, was zur Aufrechterhaltung einer konstanten Luftqualität und Temperaturkontrolle in großen Räumen beiträgt.
EINFACHE INTEGRATION IN ROHRSYSTEME
Dieser Axial-Rohrventilator ist für die unkomplizierte und direkte Montage in bestehende oder neue Rohrsysteme konzipiert. Sein kompaktes Design und die Möglichkeit des Einbaus in jeder Lage vereinfachen die Installation. Dies kann den Installationsaufwand reduzieren, da keine komplexen Adaptionen oder spezielle Halterungen erforderlich sind, und ermöglicht eine flexible Planung des Lüftungssystems.
HOHE EFFIZIENZ UND SICHERER MOTOR
Ausgestattet mit einem Dreiphasen Drehstrom IE3-Motor und Schutzart IP 55, bietet der Ventilator hohe Energieeffizienz und Zuverlässigkeit im Dauerbetrieb (S1). Eine integrierte Kaltleiterüberwachung schützt den Motor zusätzlich vor Überhitzung. Diese technischen Merkmale gewährleisten einen geringen Wartungsaufwand und energieeffizienten Betrieb über lange Zeiträume, was die Betriebskosten senkt und die Lebensdauer des Ventilators verlängert.
FLEXIBLE DREHZAHLREGELUNG
Die Drehzahl des Ventilators kann mittels Frequenzumrichter flexibel gesteuert werden, im zulässigen Frequenzbereich von 20-50 Hz. Dies ermöglicht eine präzise Anpassung des Fördervolumens an den jeweiligen Bedarf. Durch die Drehzahlregelung kann der Energieverbrauch optimiert und die Geräuschentwicklung reduziert werden, was zu einem effizienteren Arbeitsumfeld beiträgt.
TECHNISCHE DATEN
Hersteller: Maico
Modellbezeichnung: DAR 100/4 11 (Axial-Rohrventilator)
Fördervolumen (unbelastet): 61841 m³/h
Drehzahl: 1440 1/min
Nennleistung: 11 kW (11000 W)
Anschlussspannung: 400 V (Drehstrom)
Nennstrom I Nenn: 21,67 A
Netzfrequenz: 50 Hz
Schutzart: IP 55 (Schutz vor Staub und Strahlwasser)
Wärmeklasse: F
Max. Fördermitteltemperatur: -10 °C bis 50 °C
Motor: Dreiphasen Drehstrommotor, IE3 (Dauerbetrieb S1)
Motorüberwachung: Kaltleiter (PTC DIN 44082: M 100) - Anschluss an Auslösesystem erforderlich
Drehzahlsteuerbar: Ja (Mittels Frequenzumrichter)
Zulässiger Frequenzbereich (Frequenzumrichter): 20-50 Hz
Reversierbarkeit: Nein
Einbauort: Rohr
Einbaulage: Horizontal (Einbau in jeder Lage möglich)
Gesamteffizienz e: 44,1 %
Messkategorie: C
Effizienzklasse: Statisch
Effizienzgrad N: 43,9
PBEP / FördervolumenBEP / Pfs, BEP: 11,218 kW / 42491 m³/h / 419,6 Pa (Optimale Betriebspunkte)
nBEP: 1430 1/min (Drehzahl am besten Effizienzpunkt)
IBEP: 21,67 A (Stromaufnahme am besten Effizienzpunkt)
Spezifisches Verhältnis: ca. 1
Schallleistungspegel LWA7: 98 dB(A)
ABMESSUNGEN
Nennweite (Kanaldurchmesser): 1000 mm
Breite: 1130 mm
Höhe: 750 mm
Tiefe: 1130 mm
Länge: 760 mm
Gewicht: 212 kg
MATERIALIEN
Gehäuse: Stahlblech mit Epoxidbeschichtung (Farbe: Grau)
Flügelrad: Glasfaserverstärktes, antistatisches Polyamid
EINSATZBEREICHE UND ANWENDUNGEN
Der Maico Axial-Rohrventilator DAR 100/4 11 ist geeignet für eine Vielzahl industrieller und gewerblicher Lüftungsanwendungen, insbesondere dort, wo hohe Luftmengen bewegt werden müssen und eine direkte Integration in Rohrsysteme gewünscht ist. Typische Einsatzbereiche umfassen:
- Belüftung von Fabrikhallen
- Abführung von Prozessluft in Produktionsanlagen
- Klimatisierung von Großraumbüros
- Ventilation in Lagerhallen
HERSTELLERINFORMATIONEN
Der Axial-Rohrventilator DAR 100/4 11 stammt von Maico Elektroapparate-Fabrik GmbH, einem deutschen Hersteller von Lüftungslösungen.
Hinweis: Für detaillierte Informationen zur Montage, Inbetriebnahme und Wartung sowie zur fachgerechten Entsorgung beachten Sie bitte die beiliegende Montageanleitung.
