Beschreibung

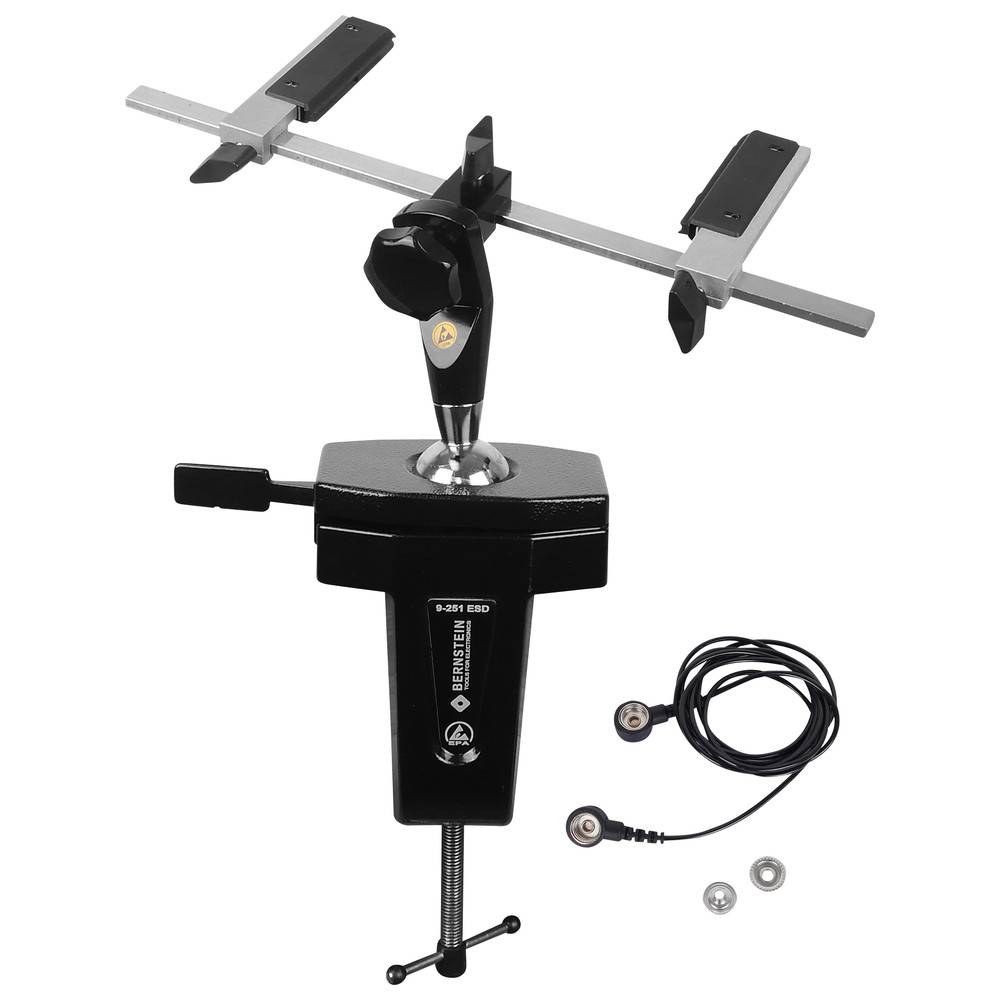

Mit dem Spannfix Vario können PCB`s / Platinen bis zu einer Länge von 270 mm eingespannt werden. Durch die stufenlos einstellbare Kugel kann die Platine sicher in sämtliche Richtungen positioniert und gehalten werden. Ein schnelles Wenden der PCB`s / Platinen ist dank des Adapters möglich, der in +/- 45° Schritten dreh- und feststellbar ist. Die Stellschrauben mit ergonomischen Griff sind leichtgängig und erleichtern das Einstellen. Der Spannfix ist eine universelle Kugelgelenk-Spannvorrichtung. Eine dritte Hand als sinnvolle Klemm- und Haltevorrichtung mit Schnellspannmechanismus, eine nützliche Hilfe in jeder Werkstatt.
Merkmale
- Präzisions-Kugelgelenk mit Schnellspannung, stufenlos verstellbar
- stabiler Bestückungsrahmen mit verstell- und drehbaren Haltern
- Halter mit Federung für empfindliche Platinen
- zum Anklemmen
Lieferumfang
1 Stück ESD Kugelgelenk-Fußteil Spannfix (Gewindezapfen 20 mm)
1 Stück ESD Platinenhalterung zum Aufschrauben (M12 x 1,5)
1 Stück ESD Winkeladapter Spannfix zum Aufschrauben (M12 x 1,5)
1 Stück ESD Erdungsleitung 1 MOhm, 1.800 mm 2DK 10/10
Technische Daten
Ableitwiderstand: 107-108 Ohm
Spannbreite: 25 - 270 mm
für Werkbänke: mit max. Tischplattenstärke von 80 mm
Material: Stahl, Aluminium, Kunststoff
Gewicht: 1,33 kg
Art.-Nummer: BES9-240-ESD
Shop-Nummer: 809113
EAN: 4250838530057
