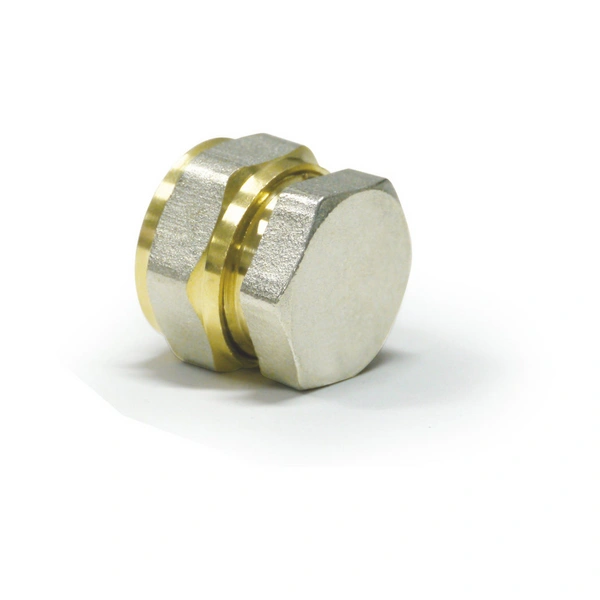

Sanpro Schraubfit. als Abdrückstopfen - Klemmringverschraubung Stopfen - DVGW, Größe 16x2

Beschreibung

• SANPRO Schraubfitting Stopfen / Endkappen mit Klemmringverschraubung und ßberwurfmutter als alternative zum Abdrückstopfen für SANPRO Mehrschichtverbundrohr in der Abmessung 16x2 mm.
• System SANPRO Schraubfittings - Profiqualität "Made in Germany".

• Trinkwasserleitungen, Trinkwasserinstallation, Heizungsanlagen, Heizungsinstallation, Flächen- und Decken Heizung, Heizkörperanbindung, ßlfreie Druckluftleitungen bis 10 bar

• Schraubfitting als einfache und schnelle Lösung, da kein aufwendiges Montagewerkzeug nötig, da die Verarbeitung ohne Presswerkzeug erfolgt.
• Die hohlraumlose Abdichtung mit zwei O-Ringen sorgt für dauerhafte Dichtheit und verhindert Eindringen von Luftsauerstoff nach dem Verschrauben.

• Maximale mögliche 95°C Betriebstemperatur (100°C Spitzentemperatur) und 10 bar Betriebsdruck.
• Schraubfitting Körper aus solidem Messing (CUZn40Pb2)
• DVGW und KIWA geprüftes und zertifiziertes Produkt
• ßA geprüft und zugelassen für ßsterreich
• Hergestellt nach EN ISO 21003

• Das Rohr wird mit Hilfe einer Rohrschere oder des Rohrabschneider auf die gewünschte Länge zugeschnitten.
• Bitte achten Sie darauf, dass die Querschnittsfläche des Schnittes im rechten Winkel zum Rohr steht.
• Vermeiden Sie schräge Schnitte. Hand- und Stichsägen oder stumpfe Werkzeuge sind nicht geeignet zum fachgerechten Ablängen.
• Anschließend müssen die Rohrenden kalibriert und entgratet werden.
• Hierzu wird das passende Kombiwerkzeug, Kalibrierer oder Entgrater, bis zum Anschlag in das Rohr eingeführt.
• Durch Drehen des Kalibrierers oder Entgraters wird das Rohr nun entgratet.
• Die Drehbewegung erzeugt auf der Rohrinnenseite eine Fase, welche später das Einführen des Fittings erleichtert. Gleichzeitig schützt dies den O-Ring vor Beschädigungen.
• Zur Montage des Fittings schieben Sie die ßberwurfmutter und den Klemmring auf das Rohr.
• Anschließend wird die Kupplung vollständig in das Rohr eingeschoben.
• Der Klemmring und die ßberwurfmutter müssen nun bis zum Anschlag auf den Grundkörper geschoben und handfest angezogen werden.
• Ein Biegen des Mehrschichtverbundrohres ist nicht unmittelbar nach dem Fitting möglich. Bitte achten Sie auf einen Abstand von mindestens 5x dem Außendurchmesser zu Schraubverbindungen.
• Nun ziehen Sie die ßberwurfmutter mit geeignetem Werkzeug bis zum Erreichen des entsprechenden Widerstandes an.
• Nach Abschluss aller Arbeiten ist unbedingt eine Druck- und Dichtheitsprüfung nach DIN EN 806-4 durchzuführen zu führen, um fehlerhafte Verschraubungen zu lokalisieren.
• Der Anzugmoment für unsere Schraubfittings sind:
• 16er Rohr größer 10 Nm
• 20er Rohr größer 20 Nm
• 26er Rohr größer 25 Nm
• 32er Rohr größer 45 Nm
