Beschreibung

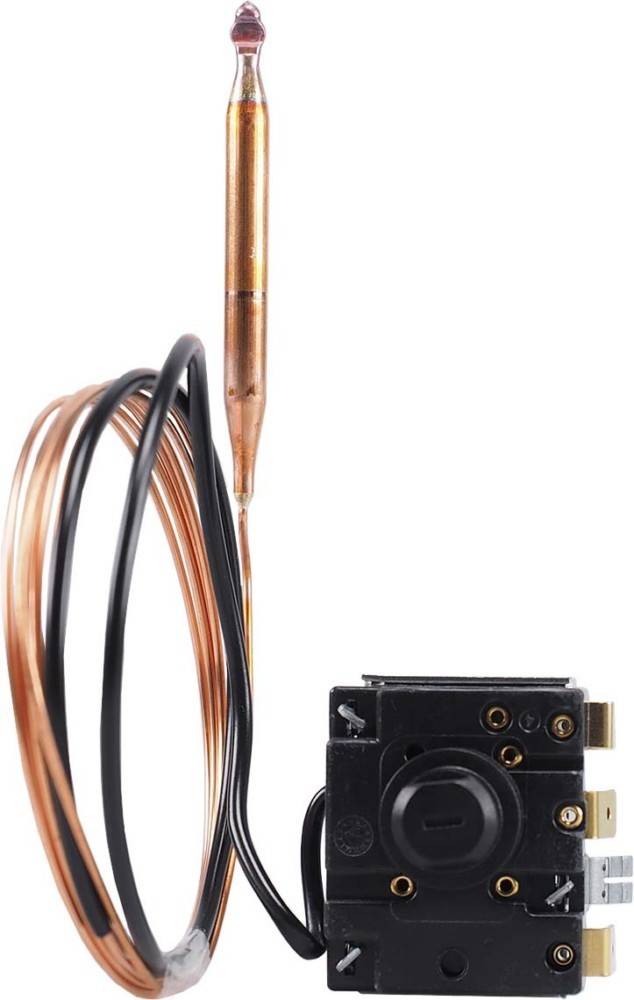

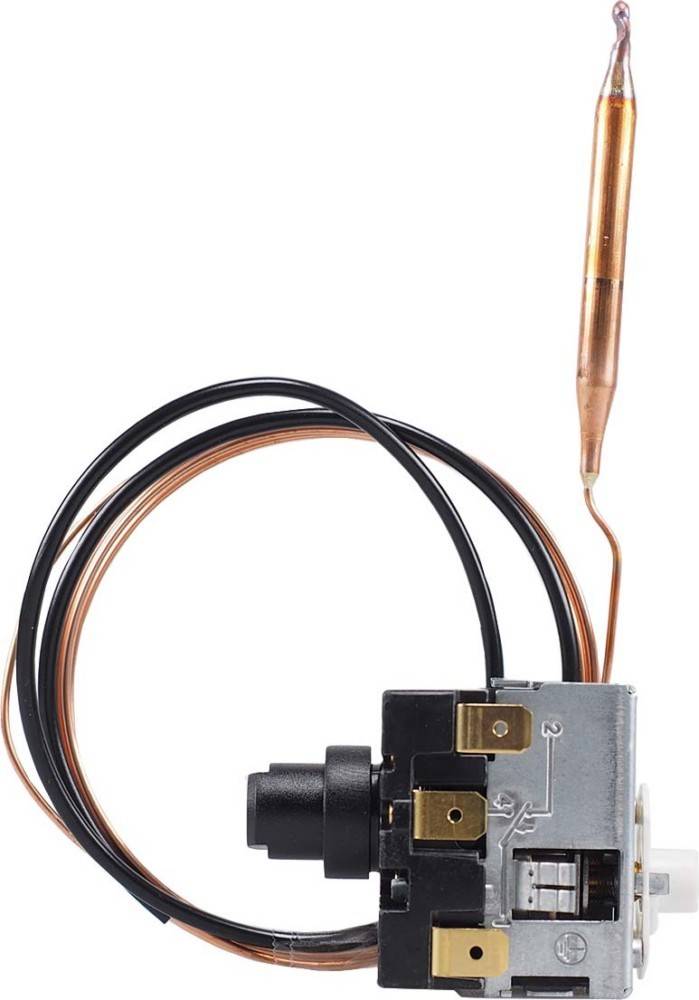

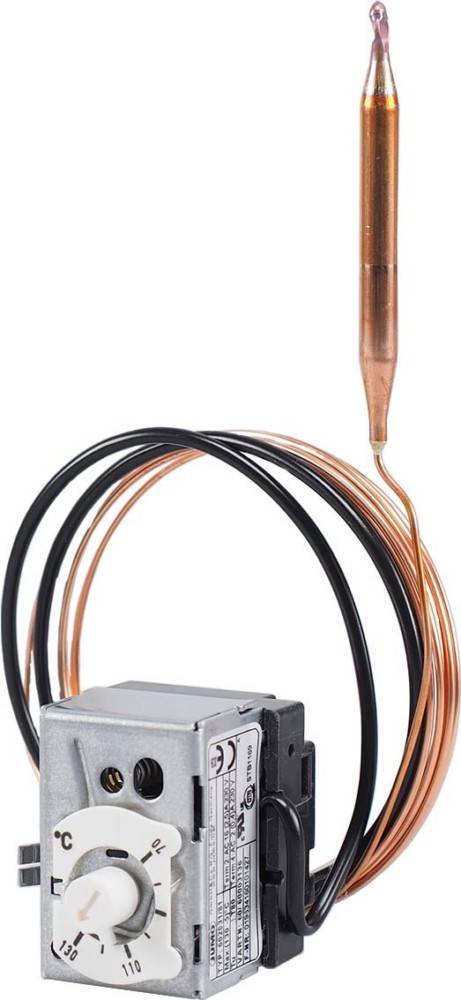

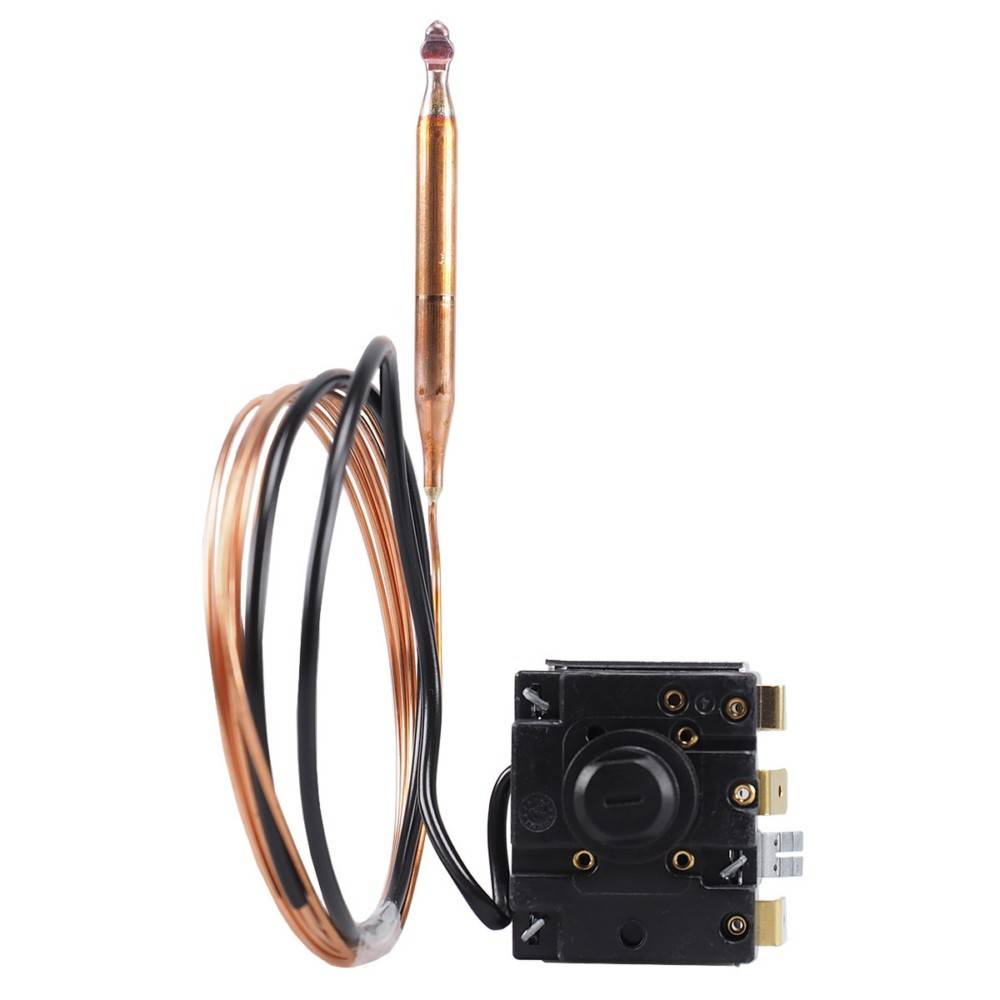

Durch sein verzinktes Stahlblechgehäuse ist der 1-polige mechanische Einbauthermostat sehr robust und kann auch unter rauhen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 155 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 68 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer und kann unter Beachtung eines Biegeradius von 5 mm flexibel verlegt werden. Die ersten 460mm ab dem Schaltkopf sind mit einem elektrisch isolierenden PVC-Schutzschlauch überzogen. Das Gerät hat eine Kapillarbruchsicherung, durch die der Schaltkontakt bei Zerstörung des Messsystems geöffnet wird und in eine Neutralstellung geht. Eine Entriegelung des Thermostaten ist dann nicht mehr möglich. Die maximal zulässige Umgebungstemperatur am Schaltkopf (Schutzart IP00) beträgt 80 °C. Durch die Temperaturkompensation wird der Umgebungstemperatureinfluss am Schaltkopf auf ein Minimum reduziert. Die Schaltkopfbefestigung erfolgt mit Hilfe einer Verschraubung Gewinde M10x1 und einer Gegenmutter. Der gewünschte Schaltpunkt ist mit Hilfe eines Schraubendrehers innerhalb des Regelbereichumfangs frei einstellbar. Der Sicherheitstemperaturbegrenzer zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 K aus. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt an den Flachsteckern (A 6,3 x 0,8 DIN 46244) des Schaltsatzes, der eine maximal zulässige Schaltleistung von AC 230 Volt / 16 A direkt schalten kann. Das Gerät ist mit einem Umschaltkontakt ausgestattet. Der Thermostat hat eine Entriegelungsdifferenz von ca. 10 K, nach deren Unterschreitung das Gerät einfach durch betätigen eines Tasters entriegelt werden kann. Der Sicherheitstemperaturbegrenzer ist sehr flexibel einsetzbar und findet Anwendung zur Überwachung und Absicherung thermischer Prozesse sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Ofenbau sowie zur Temperaturüberwachung in Labor und Klimaschränken. Das Gerät ist zugelassen gemäß DIN EN 14597 sowie DGRL und hat eine UL und EAC Zulassung. Das Gerät ist RoHS-konform und cadmiumfrei.
