Beschreibung
Der Lynx Class-T Power In von Victron Energy ermöglicht eine sichere Verbindung und Absicherung von bis zu zwei Strängen Lithium-Batterien. Mit integrierten positiven und negativen Sammelschienen sowie Anschlüssen für zwei Class-T-Sicherungen und einem Erdungsanschluss bietet er eine zuverlässige Lösung. Für Installationen mit drei oder mehr Strängen kannst du mehrere Lynx Class-T-Module kombinieren. Als zentrale Komponente des Lynx-Verteilersystems fügt sich das Modul nahtlos in die M10 Lynx-Produktreihe ein und optimiert die Energieverteilung in deinem System. Mit dem Lynx Class-T Power In maximierst du die Effizienz deiner Lithium-Batteriesysteme.
Maximale Effizienz für deine Energielösung
- 1000A Nennstrom für hohe Leistung
- Sichere Verbindung für zwei Lithium-Stränge
- Integrierte Sammelschienen für einfache Anbindung
- Anschlüsse für 2 Class-T-Sicherungen
- Modular erweiterbar im Lynx M10 System
Aufbau

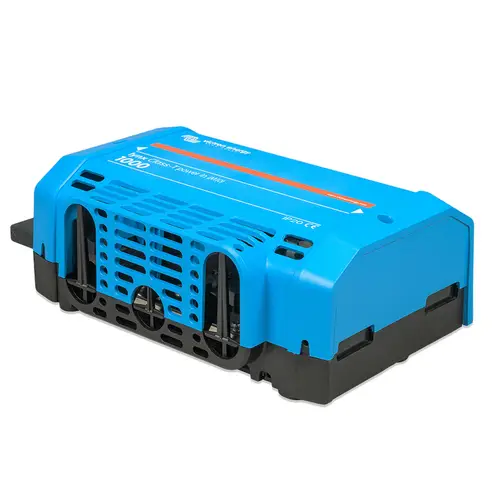

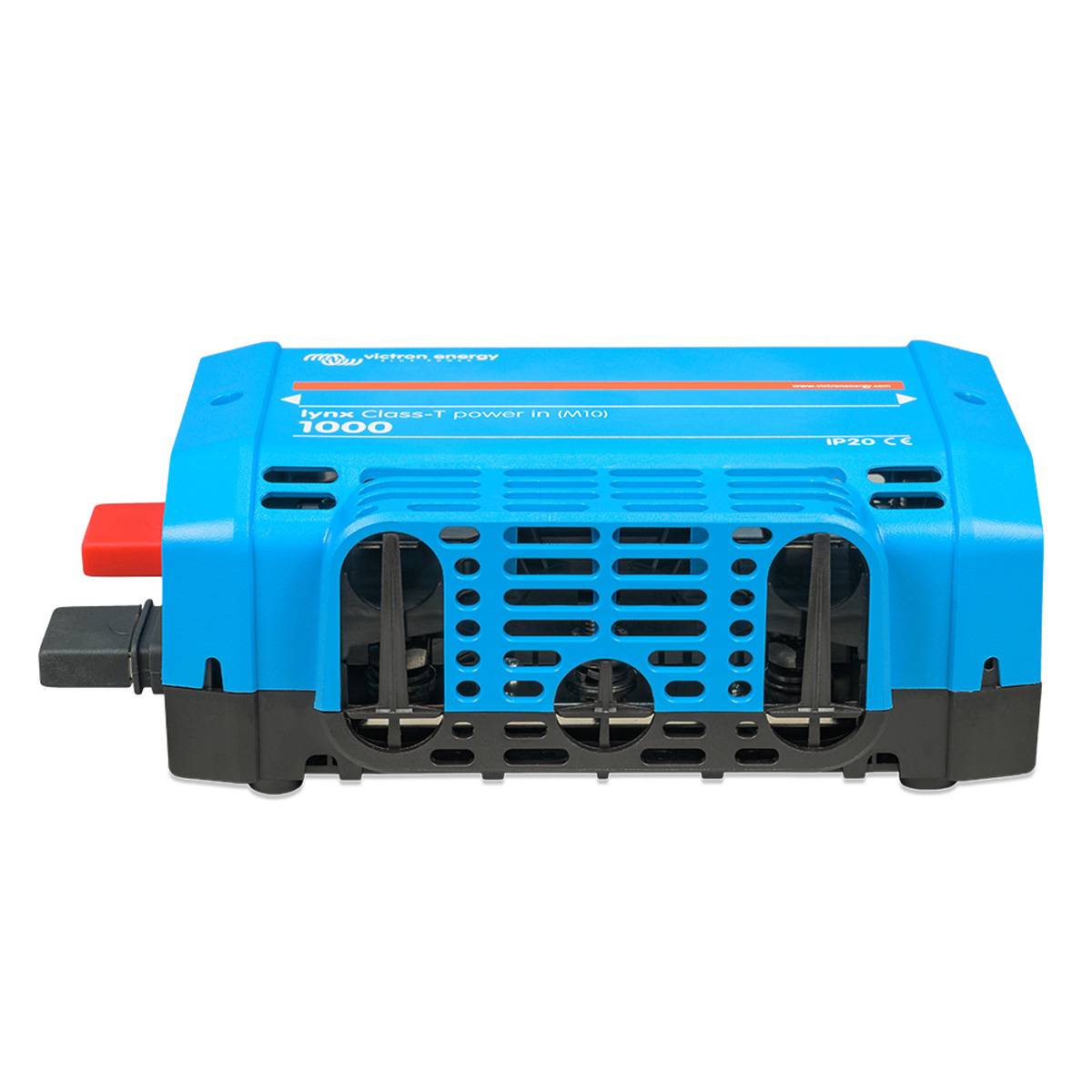

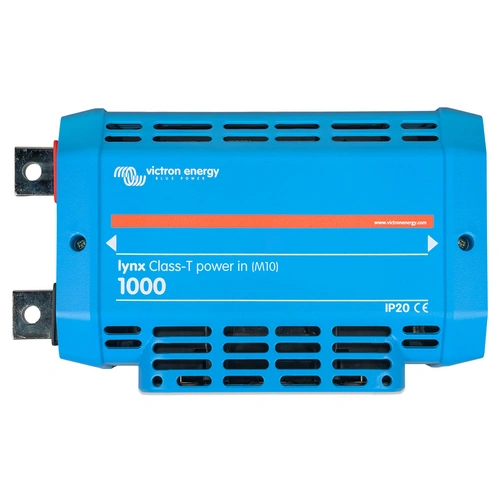

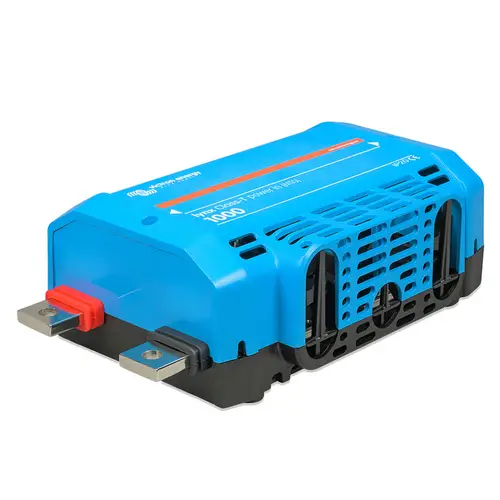

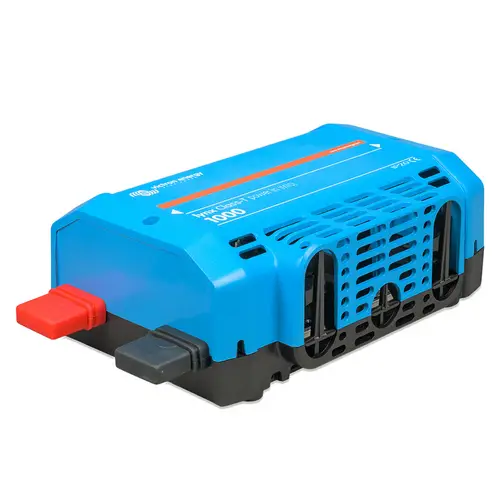

Das Lynx Class-T Power In enthält eine negative und eine positive DC-Sammelschiene, die mit M10-Schrauben versehen ist. Kabel mit einem maximalen Durchmesser von 22 mm können bequem durch die unteren Einführungen und seitlichen Anschlüsse geführt werden, wodurch eine sichere und zuverlässige Verbindung gewährleistet ist.
Das Lynx-Verteilersystem
Das Lynx-Verteilersystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Lithium-Batteriemanagementfunktionen beinhaltet.
Dieses besteht aus folgenden Komponenten:
- Lynx Power In: Plus- und Minus-Sammelschiene mit vier Anschlüssen für Batterien oder Gleichstromgeräte
- Lynx Class-T Power In: Positive und negative Sammelschiene mit zwei Class-T-Sicherungen und zwei Anschlüssen
- Lynx Distributor: Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen und Sicherungsüberwachung
- Lynx Shunt VE.Can: Plus-Sammelschiene mit Platz für eine Hauptsicherung und Minus-Sammelschiene mit Shunt zur Überwachung, mit VE.Can-Kommunikation.
- Lynx Smart BMS: Für die Verwendung mit Victron Energy Lithium-Batterien, inklusive Bluetooth-Kommunikation für die Überwachung über die VictronConnect-App, erhältlich in 500 A oder 1000 A.
Technische Daten
- Spannungsbereich: 9-60V DC
- Nennstrom: 1000A DC unterbrechungsfrei
- Sicherungen: 3/8"
- Gehäusematerial: ABS
- Betriebstemperatur: -40 bis +60°C
- Luftfeuchtigkeit: max. 95% (nicht kondensierend)
- Schutzklasse: IP20
- Gehäuseabmessungen: 279 x 169 x 97 mm
- Gewicht: 2,1kg
Sammelschiene
- Sammelschiene: M10
- Abmessungen: 8 x 30 mm
- Material: Verzinntes Kupfer
Lieferumfang
1x Victron Energy Lynx Class-T Power In
