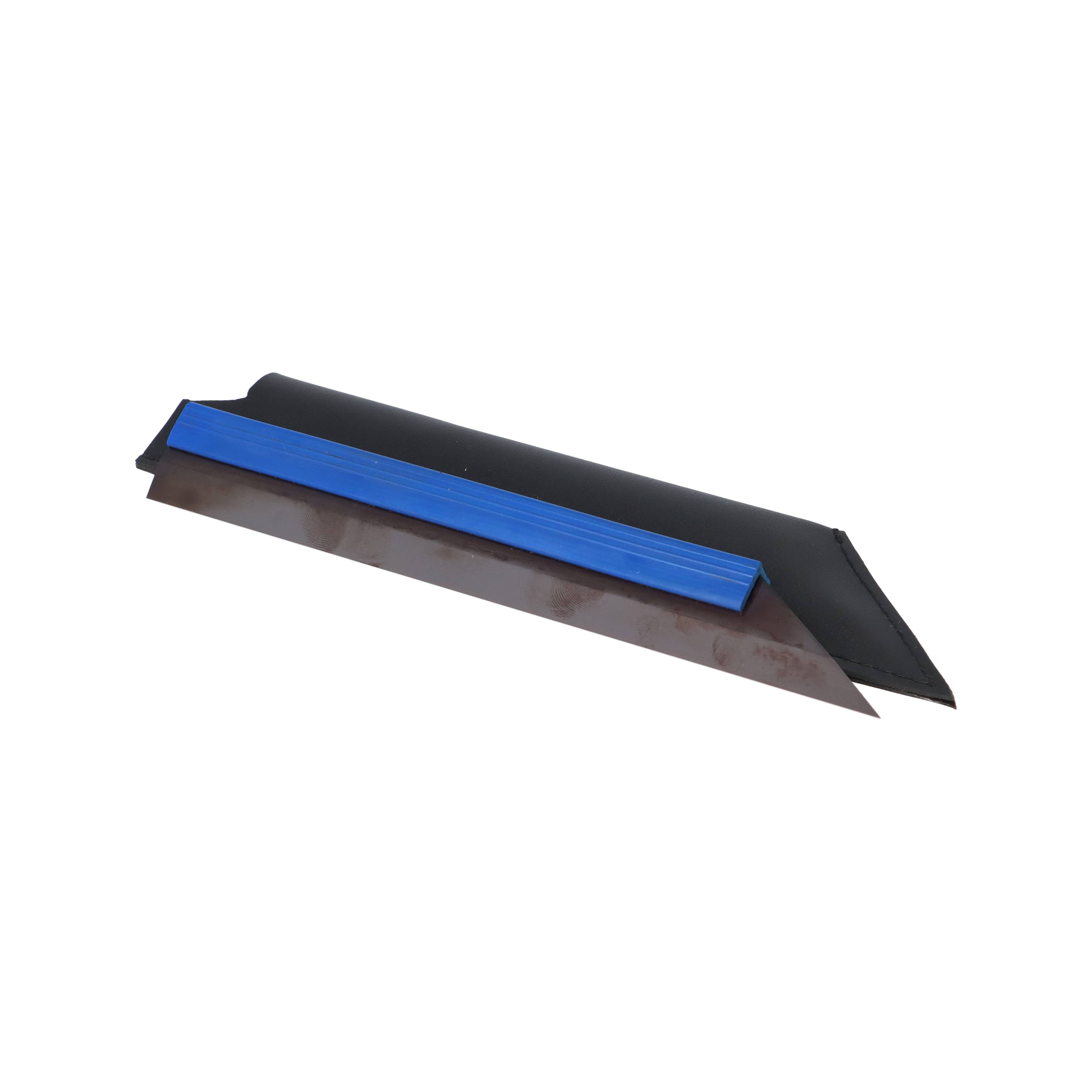

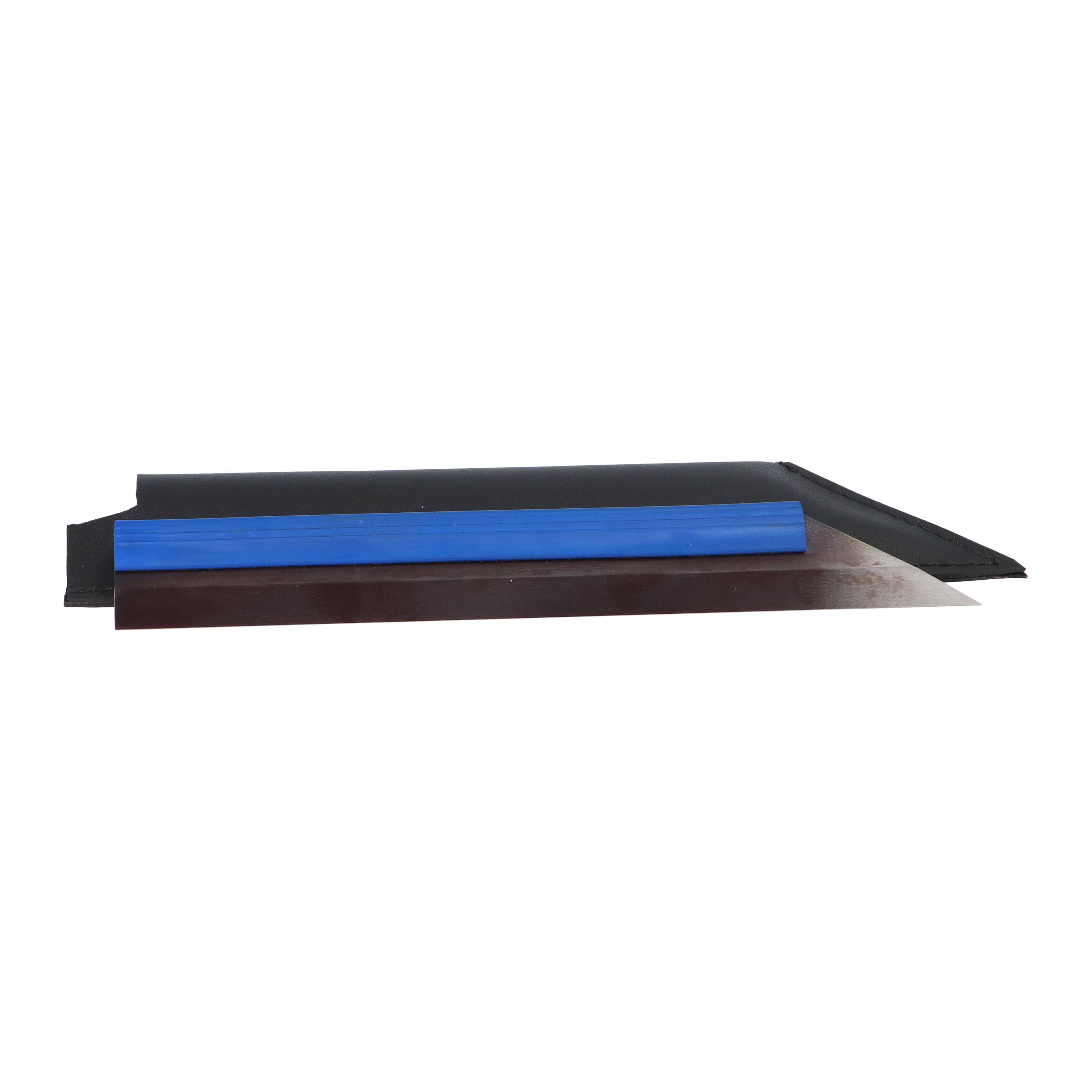

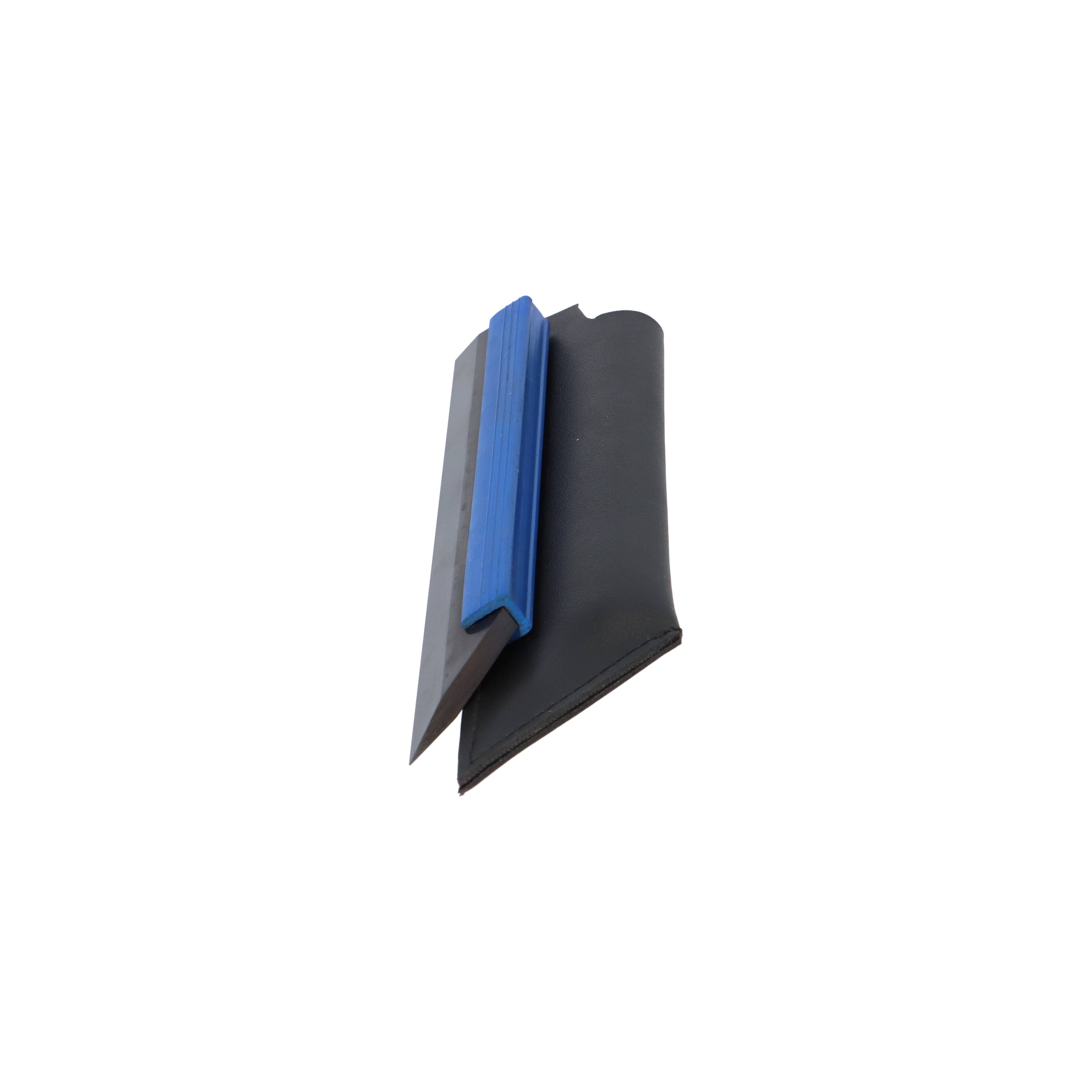

Benedict Präzisions-Haarlineal 200 mm – Ebenheitsfehler ohne aufwendigen Messaufbau erkennen
Dieses Benedict Haarlineal mit 200 mm Prüflänge macht Unebenheiten schnell sichtbar: Prüfschneide auf die gereinigte Fläche setzen, gegen eine Lichtquelle prüfen und Abweichungen unmittelbar als Lichtspalt erkennen. Das spart Zeit bei der Erstkontrolle und hilft, fehlerhafte Bauteile zu identifizieren, bevor sie montiert oder weiterbearbeitet werden.
Das Haarlineal wird nach DIN 874 Blatt 2 gefertigt. Die sorgfältig geläppte, besonders schlanke Prüfschneide verbessert die Erkennbarkeit des Lichtspalts. Die Länge von 200 mm ist ideal für Werkzeugplatten, Lager- und Dichtflächen, kleine Maschinenteile und Vorrichtungen.
Klare Kaufentscheidung: Diese Ausführung passt zu Ihnen
Die Ausführung aus legierter Einsatzstahl ist gehärtet, entspannt und brüniert und erreicht laut Hersteller eine Härte von HRC 60 ±2. Damit ist sie besonders hart und verschleißfest – für anspruchsvolle Prüfaufgaben in Fertigung, Werkzeugbau und Qualitätssicherung. Die Neigungsflächen sind blendfrei ausgeführt, damit sich der Lichtspalt besser beurteilen lässt.
Präzise Ebenheitsprüfung im Lichtspaltverfahren
Das Haarlineal wird nicht wie ein gewöhnliches Lineal zum Ablesen einer Länge verwendet. Es dient als präzise Referenzkante. Liegt die Prüfschneide nicht vollständig an, wird zwischen Werkstück und Haarlineal ein Lichtspalt sichtbar. So lassen sich Verzug, Wölbung, Einfallstellen oder Bearbeitungsfehler schnell lokalisieren.
Für welche Werkstücke ist 200 mm ideal?
Die Prüflänge eignet sich besonders für Werkzeugplatten, Lager- und Dichtflächen, kleine Maschinenteile und Vorrichtungen. Die besonders spitze Messspitze erleichtert bei dieser Länge zusätzlich die Kontrolle hinterschnittener Flächen.
Herstellermerkmale für professionelles Arbeiten
- Prüfschneide: sorgfältig geläppt und schlanker als die DIN-Grundausführung
- Geradheit: im Schwenkbereich von ±20° garantiert
- Neigungsflächen: blendfrei ausgeführt
- Handwärmeschutz: Rücken als praktische Ablegefläche ausgebildet
- Schutz: Lieferung im Kunstlederetui
Technische Daten
- Hersteller: Benedict Messtechnik GmbH
- Produktart: Präzisions-Haarlineal / Prüflineal
- Norm: DIN 874 Blatt 2
- Prüflänge: 200 mm
- Werkstoff: legierter Einsatzstahl
- Oberfläche: gehärtet, entspannt und brüniert
- Härte: HRC 60 ±2
- Prüfverfahren: Lichtspaltverfahren
- GTIN: 4251677398273
- Lieferumfang: 1 Haarlineal und 1 Kunstlederetui
Richtig prüfen und die Prüfschneide schützen
Werkstück und Prüfschneide vor jeder Kontrolle sorgfältig reinigen. Das Haarlineal nicht über die Fläche ziehen, sondern vorsichtig aufsetzen. Nach Gebrauch trocken und stoßgeschützt im Etui lagern. Bei der brünierten Ausführung empfiehlt sich zusätzlich ein leichter Korrosionsschutzfilm.
