Dahua - VTM114 - Unterputz Box, Zubehörartikel, Rahmen, Unterputz Dose - Modell: SIP Intercom V4.xx, Intercom V3.200 |

Überblick

Dahua - VTM114 - Unterputz Box, Zubehörartikel, Rahmen, Unterputz Dose - Modell: SIP Intercom V4.xx, Intercom V3.200 | Montageart:Unterputz | Höhe: 163 mm x Breite: 129 mm | Anwendung:Türsprechanlage

Beschreibung

Zubehörartikel, Rahmen, Unterputz Dose - Modell: SIP Intercom V4.xx, Intercom V3.200 | Montageart:Unterputz | Höhe: 163 mm x Breite: 129 mm | Anwendung:Türsprechanlage

BESCHREIBUNG

• Unterputz Box für VTO2202F-P
• Material: Aluminium
• Zwei Komponenten

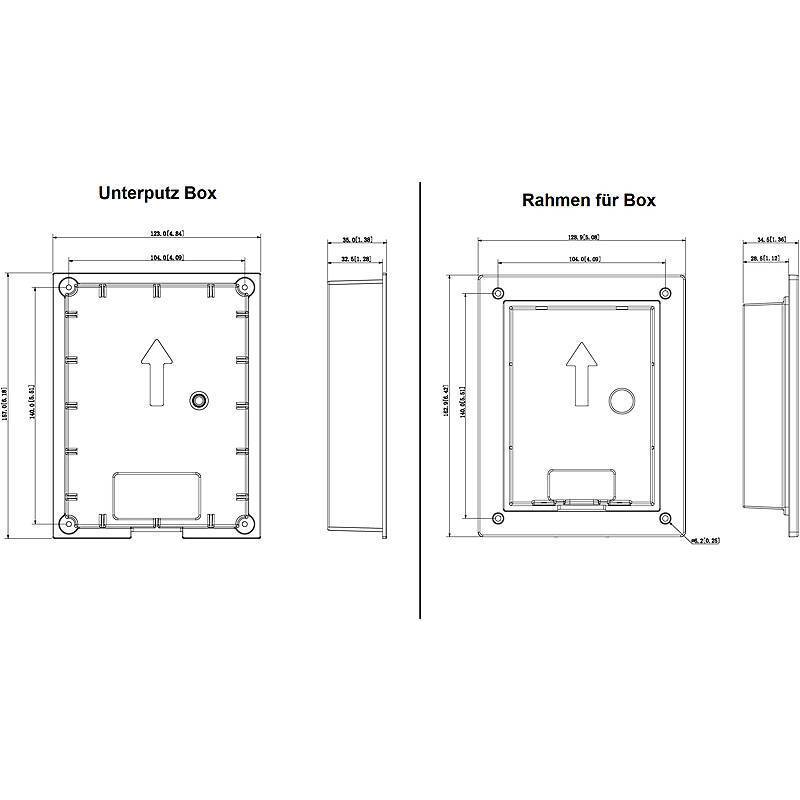

• Abmessungen Unterputz Box (HxBxT): 123mm x 157mm x 35mm

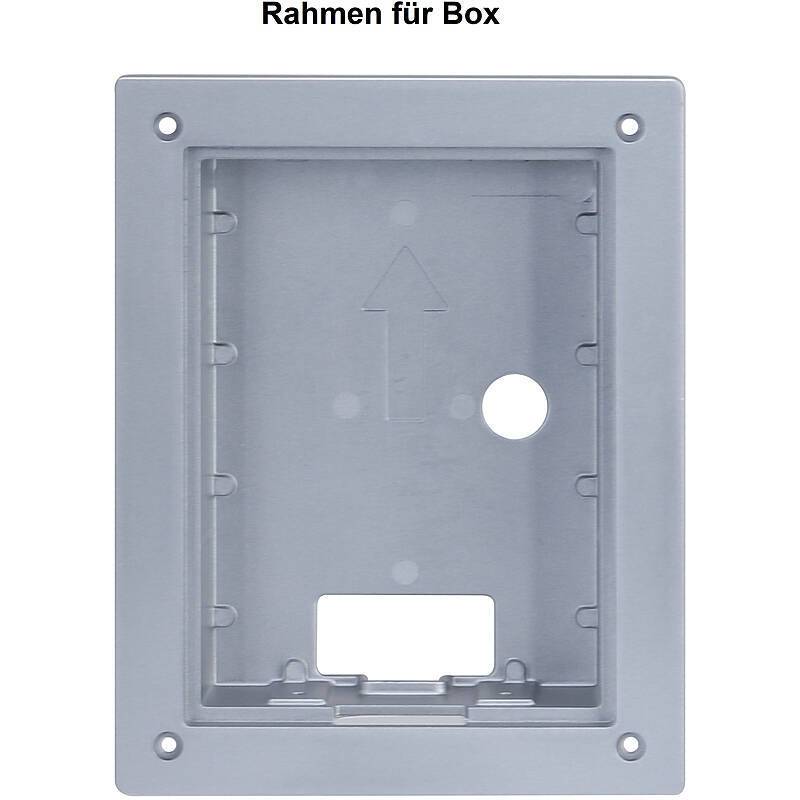

• Abmessungen Rahmen (HxBxT): 128,9mm x 162,9mm x 34,5mm

EIGENSCHAFTEN

Produktart

• Typ: Zubehörartikel Rahmen Unterputz Dose
• Modell / Serie: Intercom V3.200 SIP Intercom V4.xx
• Material: Aluminium
• Montageart: Unterputz
• Anwendung: Türsprechanlage

Maße &. Gewicht

• Tiefe: 35 mm
• Höhe: 163 mm
• Breite: 129 mm

TECHNISCHE DATEN

• Unterputz Box für VTO2202F-P
• 2 Komponenten, besteht aus Unterputz Box und Rahmen
• Material: Aluminium
• Abmessungen Unterputz Box (HxBxT): 123mm x 157mm x 35mm
• Abmessungen Rahmen (HxBxT): 128,9mm x 162,9mm x 34,5mm
• Abmessung für Wandöffnung (HxBxT): zwischen 113mm x 149mm x 35mm
• und 123mm x 157mm x 35mm
• Schritt 1 Installieren Sie die hintere Abdeckung der
• Montagebox in
• der Wand.
• Schritt 2 Installieren Sie die VTO auf der vorderen
• Abdeckung des
• Montagekastens.
• Schritt 3 Befestigen Sie die VTO an der vorderen
• Abdeckung des
• Montagekastens, indem Sie zwei M3 × 8 Schrauben von der Unterseite der
• vorderen Abdeckung des Montagekastens in die VTO schrauben.
• Schritt 4 Setzen Sie die vordere Abdeckung der
• Montagebox (mit VTO) in
• die Box ein.
• Schritt 5 Setzen Sie wasserdichte Ringe auf die M3 ×
• 8-Schrauben.
• Schritt 6 Schrauben Sie vier M3 × 8-Schrauben (mit
• wasserdichtem Ring)
• in die vordere Abdeckung.

LIEFERUMFANG

Lieferumfang

1
