Beschreibung
Highlights

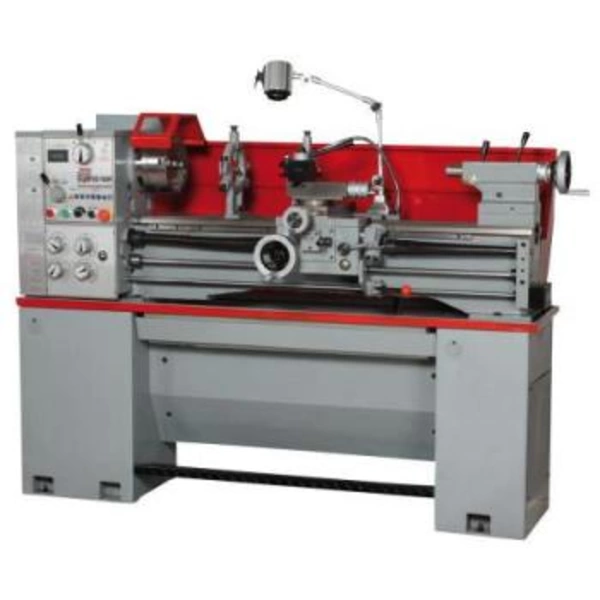

- Vielseitige, besonders wertbeständige Leit- und Zugspindel Drehmaschine
- ideal geeignet für den Einsatz in Werkzeugbau, Fertigung und Ausbildungsstätten
- serienmäßig übergroße Spindelbohrung mit Ø 52mm
ermöglicht Bearbeitung großer Wellendurchmesser - elektromagnetische Fußbremse - für maximale Sicherheit und minimale Nebenzeiten durch sofortigen Spindelstopp
- induktiv gehärtete und präzisionsgeschliffene Prismenbettführungsbahn
- herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit Durchmessern bis Ø 476mm
- höchste Laufruhe dank präzise verarbeiteter Getriebekomponenten sowie vibrationshemmendem Gussmaschinenbett
- Getriebe und Hauptspindel gehärtet und präzisionsgeschliffen, im Ölbad laufend
- gewuchtete Hauptspindel, hohe Rundlaufgenauigkeit der Spindelnase (< 0,009mm
) - Drehzahl über Frequenzumformer stufenlos regelbar, komfortabel abzulesen über digitale Drehzahlanzeige
- Camlock D1-5 Spindelaufnahme nach DIN 55029
- Reitstock kann zum Kegeldrehen +/- 5mm
verschoben werden - Schlittenführungen durch Keilleisten einfach nachstellbar
Lieferumfang:
3-Backenfutter Ø 200mm
inkl. Bohr- und Drehbacken, 4-Backen Planscheibe Ø 200mm
mit Umkehrbacken, Aufspannscheibe Ø 250mm
, 2x feste Körnerspitze MK4, Reduzierhülse MK 6/4, feststehende Lünette, mitlaufende Lünette, Maschinenhalogenleuchte, Spänerückwand, Kühlmitteleinrichtung, Untergestell mit Fußbremse, Gewindeuhr,1 Satz Wechselräder, Bedienwerkzeug
Technische Details
Motordaten
Motorleistung S1 in W 1500
Motorleistung S6 in W 2100
Spannung 400V
Drehmaschinen
Verfahrweg Querschlitten in mm 205
Pinolenweg in mm 100
Gewinde Zoll 4-56
Gewinde Metrisch in mm/r 0,4-7
max. Werkzeugaufnahme 20x20mm
Drehspindeldrehzahl in min-1 700-1900 / 40-1800
max. Umlaufdurchmesser ohne Brücke in mm 476
max. Umlaufdurchmesser Querschlitten in mm 198
Reitstockkonus MK4/MT4
Spindelaufnahme MK6/MT6
Spindelbohrung in mm 52
Quervorschub 0,022-0,298
Längsvorschub 0,078-1,044
Verfahrweg Oberschlitten in mm 90
Spitzenweite in mm 1000
max. Umlaufdurchmesser Bett in mm 330
Spitzenhöhe in mm 180
Gewicht
Bruttogewicht in kg 650
Nettogewicht in kg 600
Versandmaße
Verpackungslänge in mm 1.940
Verpackungsbreite in mm 760
Verpackungshöhe in mm 1.520
Allgemeine Daten
EAN Code 9120039905365
