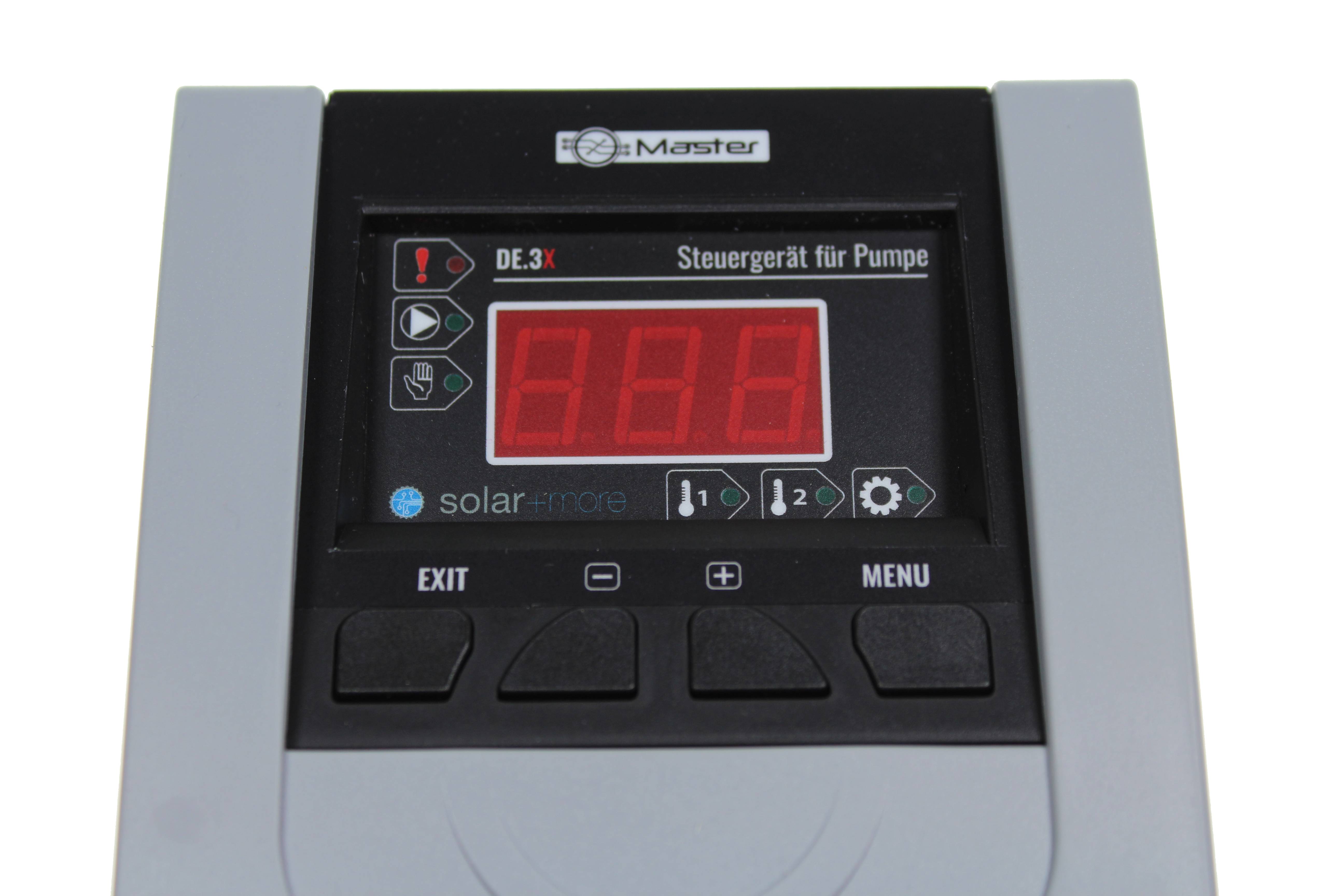

Master DE.36 / Tech ST-21 D2 Festbrennstoffregelung mit Abgas- und Kesselsensor
Der Master DE.36 / Tech ST-21 D2 ist eine digitale Thermostatregelung für die automatische Steuerung einer Ladepumpe an Festbrennstoffkesseln mit Pufferspeicher. Die Besonderheit: Die Regelung überwacht sowohl einen Rauchgasfühler (PT1000) als auch einen Kesselfühler (KTY 81-210) und schaltet die Pumpe nur dann ab, wenn beide Temperaturen die eingestellte Mindesttemperatur minus Hysterese unterschritten haben.
Diese Methode verhindert zuverlässig das Auskühlen des Pufferspeichers – ein Problem, das bei einfachen Thermostaten oft auftritt. Die Hysterese ist frei wählbar, um unnötiges Takten zu vermeiden. Zusätzlich steht ein potenzialfreier Schaltkontakt zur Verfügung, mit dem sich weitere Verbraucher, wie ein zusätzlicher Wärmeerzeuger (Öl- oder Gaskessel), mitsteuern lassen.
Der integrierte Antiblockierschutz verhindert zuverlässig das Festsitzen der Pumpe: Alle 10 Tage wird die Pumpe automatisch für eine Minute aktiviert. Die zuschaltbare Frostschutzfunktion sorgt dafür, dass die Pumpe bei Messwerten unter 6 °C automatisch in Betrieb genommen wird – beides ist werkseitig aktiviert, kann aber abgeschaltet werden. Der Regler wird komplett mit verbesserten Sensoren und Kabel geliefert.

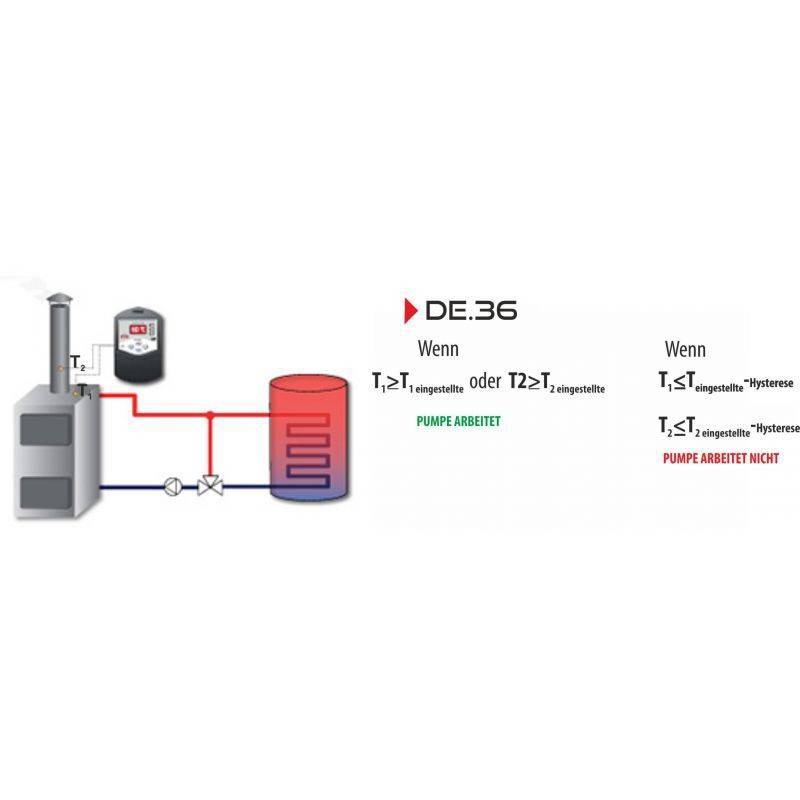

Algorithmus
Pumpe ON = T1 ≥ T1 soll oder T2 ≥ T2 soll
Pumpe OFF = T1 < T1 soll - Δ und T2 < T2soll - Δ
Vorteile
- Kein Auskühlen des Pufferspeichers bei Kesselausschaltung
- Präzise Steuerung dank zwei separater Temperatursensoren (Abgas und Kessel)
- Einstellbare Hysterese verhindert Takten und schont die Anlage
- Kostengünstig und einfach zu bedienen
- Potenzialfreier Kontakt: Steuert bei Bedarf ein Zusatzgerät wie weiteren Wärmeerzeuger
- Anti-Blockierschutz (Pumpenlauf alle 10 Tage) und Frostschutzfunktion (unter 6 °C)
- Lieferung komplett mit Sensoren und Netzkabel
- Universell für viele Festbrennstoffsysteme einsetzbar
Technische Daten
| Beschreibung | Einheit | Wert |
|---|---|---|
| Stromversorgung | V | 230V 50Hz |
| Leistungsaufnahme | W | 2 |
| Umgebungstemperatur | °C | 0 – 50 |
| Schaltleistung | A | 1 |
| Messbereich | °C | 0–90 |
| Messfehler | °C | +/- 1 |
| Einstellbereich Temperatur | °C | 0–90 |
| Sensor 1 (Rauchgas) | - | PT1000 Spezial, 2,0m |
| Sensor 2 (Kessel) | - | KTY 81-210, 2m |
| Länge des Netzkabels | m | 1 |
| Potenzialfreier Kontakt | - | Schaltet gemeinsam mit der Pumpe |
Lieferumfang
- 1x Master DE.36 / Tech ST-21 D2 Regelung
- 1x Temperaturfühler KTY 81-210 (2 m Kabel)
- 1x Rauchgasfühler PT1000 Spezial (2,0 m Kabel)
- 1x Netzkabel (1 m)
FAQ
- Für welche Heizsysteme ist die DE.36 Regelung geeignet
- Für Festbrennstoffkessel mit Pufferspeicher, insbesondere wenn das Auskühlen des Speichers nach Kesselabschaltung vermieden werden soll.
- Wie funktioniert der Algorithmus zum Schalten
- Die Pumpe wird eingeschaltet, sobald entweder die eingestellte Rauchgas- oder Kesseltemperatur erreicht ist. Die Abschaltung erfolgt erst, wenn beide Sensorenwerte unter der eingestellten Mindesttemperatur abzgl. Hysterese liegen.
- Welche Zusatzfunktionen bietet das Gerät
- Anti-Blockierschutz (Pumpenlauf alle 10 Tage), Frostschutz (unter 6 °C) – beide Funktionen können optional deaktiviert werden.

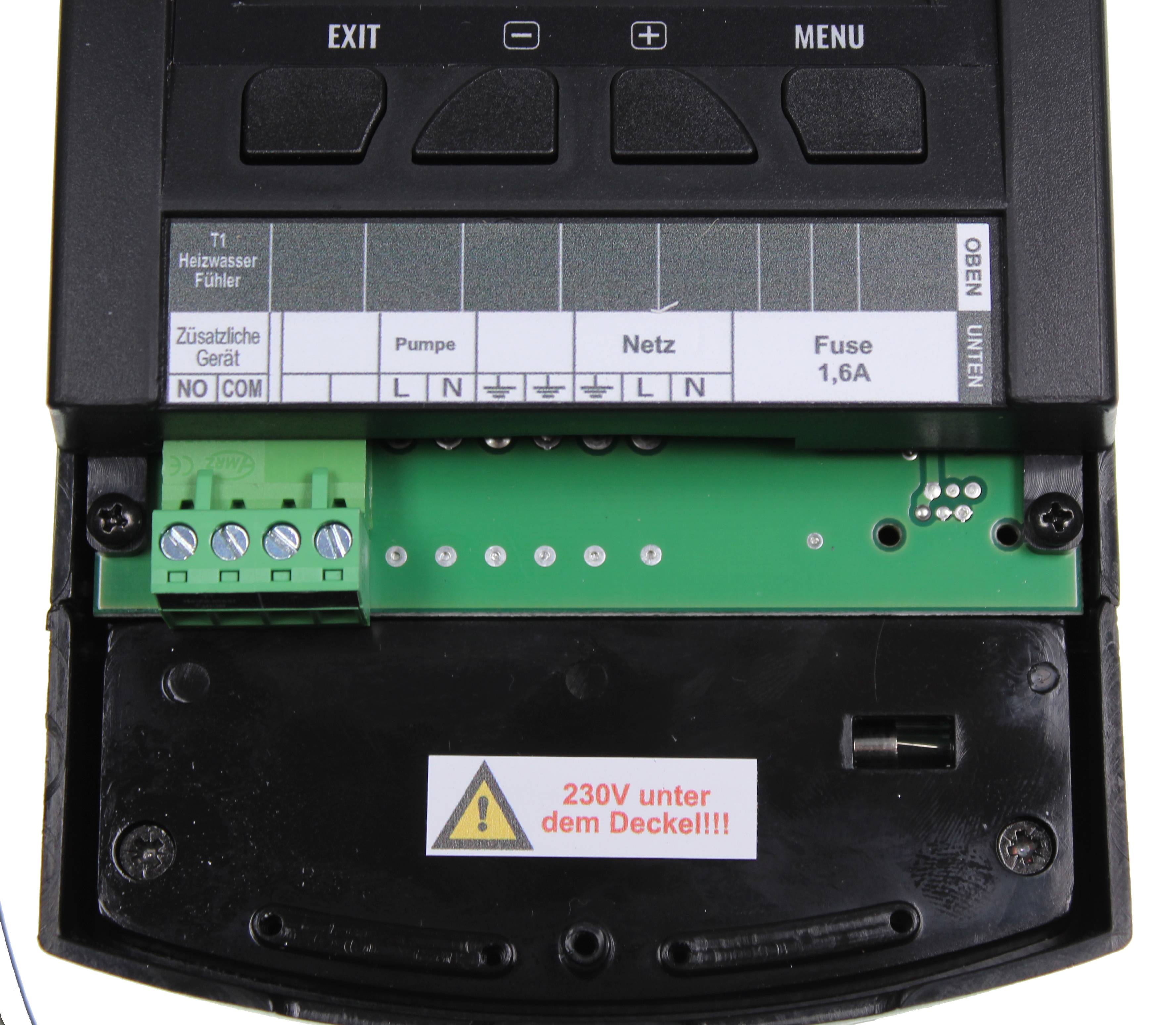

- Wie werden Sensoren und Netzkabel angeschlossen
- Alle benötigten Kabel und Sensoren sind im Lieferumfang enthalten. Der Rauchgasfühler (PT1000, 2 m) und der Kesselfühler (KTY 81-210, 2 m) werden fest angeschlossen. Das Netzkabel (1 m) sorgt für eine komfortable und sichere Stromversorgung. Die Montage und der Einbau sind dank klarer Anleitung einfach umsetzbar.
- Kann ein weiteres Gerät parallel geschaltet werden
- Ja, durch den zusätzlichen potenzialfreien Kontakt ist es möglich, einen zweiten Verbraucher, z. B. einen zusätzlichen Wärmeerzeuger (Öl- oder Gaskessel), gleichzeitig mit der Pumpe zu steuern.
- Welche Vorteile bietet die kombinierte Steuerung nach Rauchgas- und Kesseltemperatur
- Nur wenn beide Werte unter die eingestellte Temperatur (minus Hysterese) fallen, schaltet die Pumpe ab. So wird vermieden, dass der Puffer auskühlt und Heizenergie verloren geht.
- Wie kann ich die Schutzfunktionen (Anti-Blockier/Frostschutz) einstellen
- Beide Funktionen sind im Auslieferungszustand aktiviert, können aber bei Bedarf in den Einstellungen deaktiviert oder angepasst werden – Details finden Sie in der Bedienungsanleitung.
