Beschreibung
Merkmale

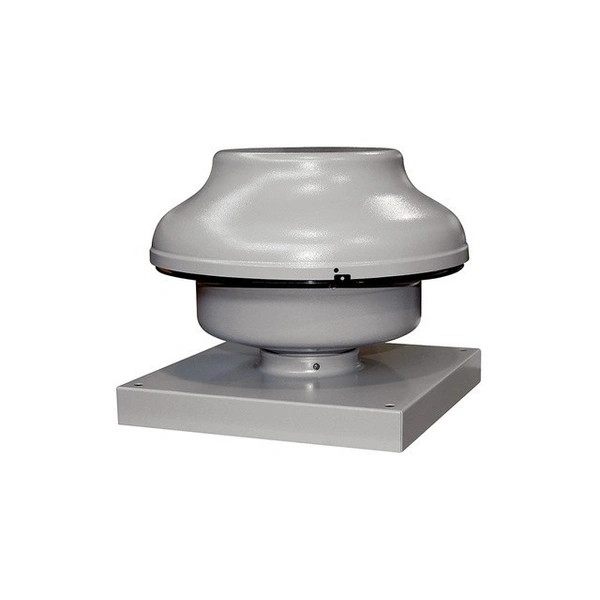

- Platzsparender Dachventilator mit extrem geringen Abmessungen.
- Zur Entlüftung.
- Formschönes Gehäuse aus verzinktem und pulverbeschichtetem Stahlblech.
- Abdeckung aus Aluminium.
- Die Abdeckung ist für Reinigungsarbeiten leicht abnehmbar.
- Beschichtetes Eingriffschutzgitter.
- Radial-Laufrad mit rückwärtsgekrümmten Schaufeln.
- Schutzart IP X5.
Motor
- Hocheffizienter EC-Motor.
- Stufenlos drehzahlsteuerbar.
- Für den Dauerbetrieb geeignet.
- Robuster Motor mit Kugellager, wartungsfrei.
Montagehinweise
- Dank seines geringen Gewichts wird für den Transport des EHD auf das Dach kein Kran oder Lastenaufzug benötigt.
Elektrischer Anschluss
- Anschluss an Klemmleiste im Gehäuse.
Sicherheitshinweise
- Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz des Laufrades nach DIN EN ISO 13857 für frei saugende Ventilatoren gewährleistet ist.
Artikel:
EHD 10/2 EC
- Fördervolumen: 392 m3/h
- Drehzahl: 3395 1/min
- Laufradtyp: radial
- Drehzahlsteuerbar: ja
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz / 60 Hz
- Nennleistung: 121 W
- IMax: 0,7 A
- Schutzart: IP X5
- Wärmeklasse: F
- Polumschaltbar: nein
- Netzzuleitung: 3 / 1,5 mm2
- Einbauort: Dach
- Einbaulage: senkrecht
- Material: Stahlblech, verzinkt
- Farbe: silber
- Gewicht: 4,8 kg
- Gewicht mit Verpackung: 5,4 kg
- Nennweite: 100 mm
- Breite: 333 mm
- Höhe: 261 mm
- Tiefe: 333 mm
- Breite mit Verpackung: 385 mm
- Höhe mit Verpackung: 300 mm
- Tiefe mit Verpackung: 385 mm
- Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
- Schalldruckpegel: 56 dB(A) / Abstand 3 m, Freifeldbedingungen
