Überblick
Das Analog-Eingangsmodul MV110-8AS ist ein Erweiterungsmodul mit 8 Analogeingängen für die folgenden Normsignale: 4-20 mA, 0-20 mA, 0-5 mA und 0-10 V
Das Modul verfügt über folgende galvanisch getrennte Stromkreise: Spannungsversorgung, Analogeingänge und RS485-Schnittstelle
Anschluss von Peripheriegeräten mit analogen Ausgängen
Umwandlung analoger Signale in digitale Werte
Sensor-Zustandsdiagnostik
RS485-Netz-Zustandsdiagnostik
Erzeugen der entsprechenden Fehler- oder Alarmsignale
Slave im Sinne des Modbus-Protokolls
Unterstützung von Modbus-RTU und Modbus-ASCII
Beschreibung

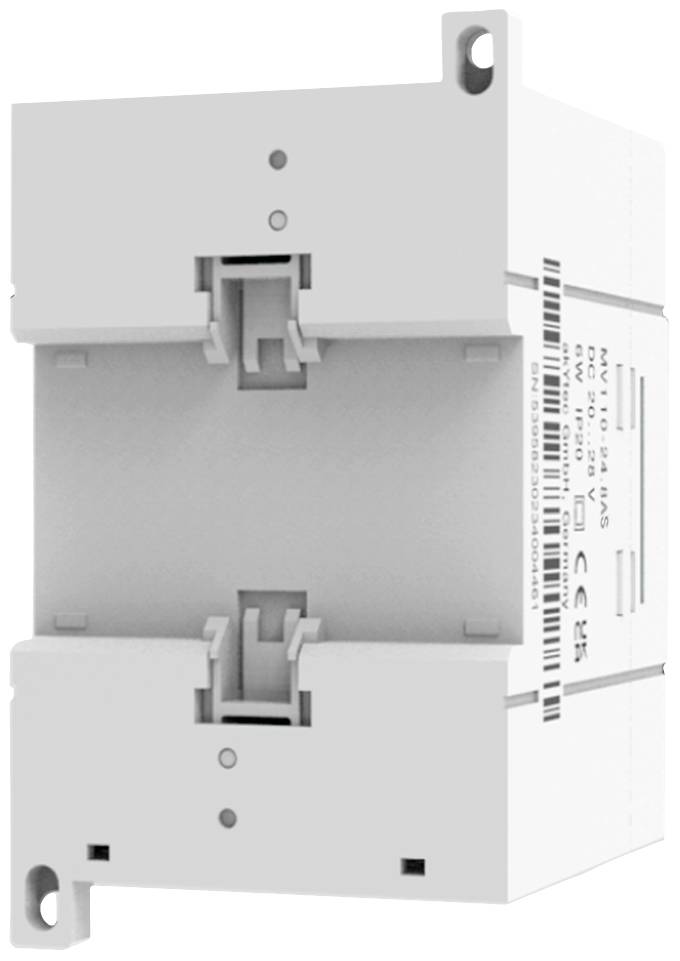

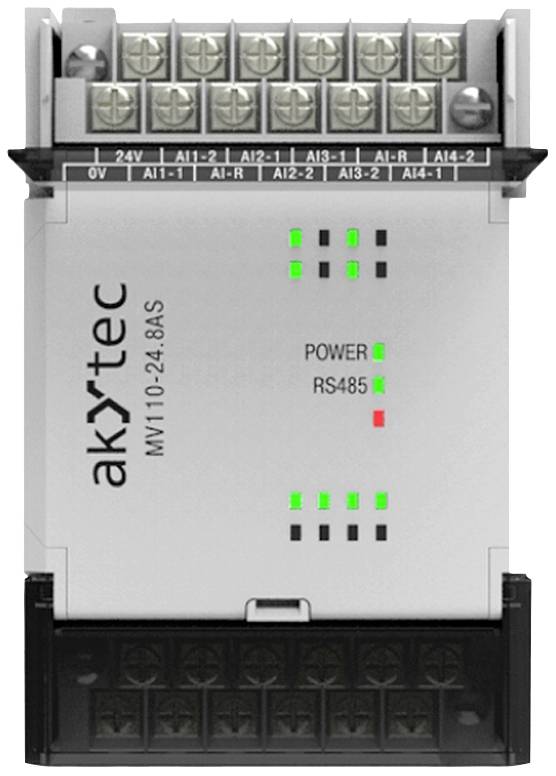

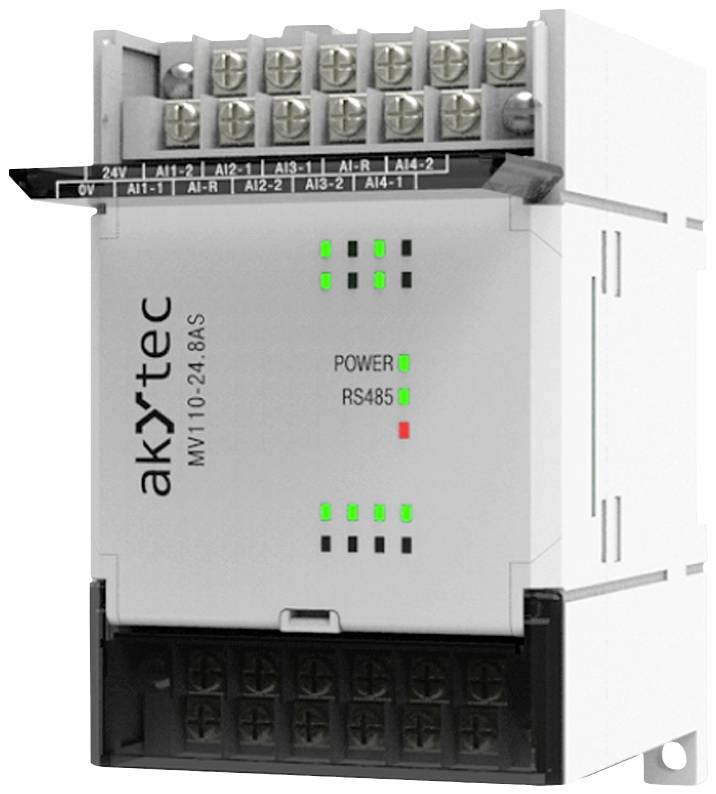

Das analoge Eingangsmodul MV110-24.8AS verfügt über 8 analoge Eingänge (0-10 V, 0-5 mA, 0(4)-20 mA).
Das Modul wird über 24 V DC angeschlossen, besitzt eine RS485-Schnittstelle und kommuniziert über die Modbus RTU und ASCII Protokolle.
Das Gehäuse verfügt über die Schutzart IP20 und kann in dem Temperaturbereich von -20...+55 °C betrieben werden.
Die I/O-Module der Mx110-Serie bieten eine kostengünstige und flexible Lösung beim Aufbau von verteilten Automatisierungssystemen.
Die robusten Module dienen der dezentralen Messwerterfassung und Prozesssteuerung und eignen sich sowohl als Ergänzung von bereits bestehenden, als auch für den Aufbau von neuen leistungsfähigen Systemen.
Dank der bewährten RS485-Bustechnologie und den intelligenten Funktionen, wie z. B. Impulszähler oder Sensoren-Zustandsdiagnostik, lassen sich die Mx110-Module in verschiedenen Branchen und Szenarien einsetzen.
Dazu gehören z. B. Gebäudetechnik, Prozessindustrie usw.
Für den Einsatz der Mx110-Module werden keinerlei Buskoppler und / oder Versorgungsmodule wie bei anderen dezentralen I/O-Systemen üblich, benötigt, da sämtliche Kommunikations- und Versorgungskomponenten in jedem Modul vorhanden sind.
Dadurch lassen sich auch Systeme mit einer geringen Anzahl von I/O-Punkten wirtschaftlich abbilden.
Lieferumfang
- Modul MV110-24.8AS
- Kurzanleitung
