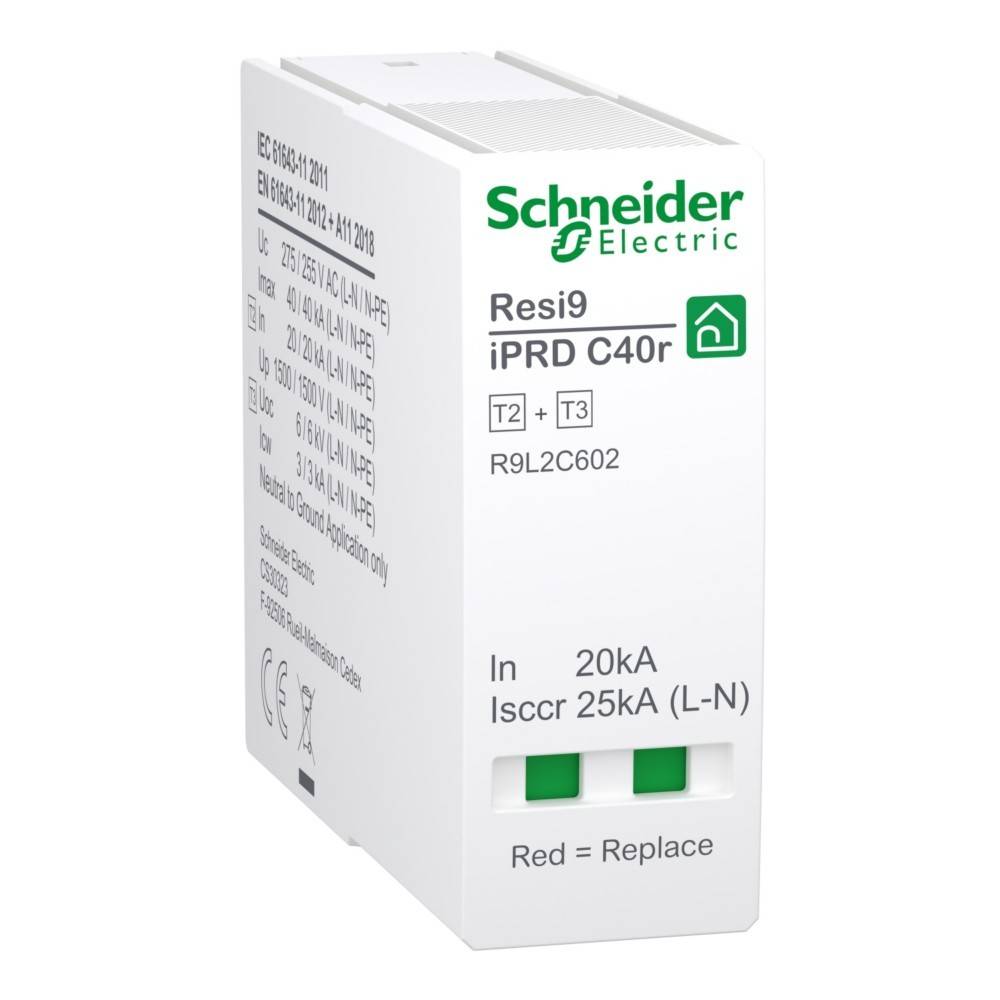

Schneider Electric Ersatz-Schutzmodul R9L2C602

Beschreibung

Ersatzschutzmodul für Überspannungsableiter iPRD C40r 3P+N. geeignet für R9L2C640 (N-PE). Optische Statusanzeige des Ableiters (grün OK/ rot Gerät defekt). U0-Nennspannung 240 V AC (50/60Hz). Uc -höchste Dauerspannung 255VAC (N-PE) / 275VAC (L-N). In-Nennableitstossstrom 20 kA (L-N)/(N-PE). Imax -maximaler Ableitstossstrom 40 kA (L-N)/(N-PE). Uoc-Leerlaufspannung 6kV (L-N/N-PE). Up-Schutzpegel 1,5 kV (Typ 2+3) für (L-N/N-PE). Up-Schutzpegel 1,0 kV (Typ 3) für (L-N/N-PE). Abmessung (B) 18mm x (H) 45.3mm x (T) 54mm. Gewicht 65.5g. Schutzart IP20 integriert. Betriebstemperatur -40 bis +85 Grad Celsius. Entspricht IEC 61643-11:2011, EN 61643-11:2012+A11:2018.

Eigenschaften

• hersteller: Schneider Electric
• bezeichnung: Ersatz-Schutzmodul Überspannungsableit.
• typ: R9L2C602
• netzform dc: nein
• netzform it: nein
• netzform tn: nein
• netzform tn-c: nein
• netzform tn-c-s: nein
• netzform tn-s: ja
• netzform tt: ja
• netzform sonstige: nein
• anzahl der leiter (ohne erde): 1
• nennableitstoßstrom (8/20): 20 kA
• max. ableitstoßstrom (8/20): 40 kA
• nennspannung ac: 230 V
• höchste dauerspannung ac: 255 V
• schutzpegel: 1,5 kV
• schutzpegel l-n: 1,5 kV
• schutzpegel n-pe: 1,5 kV
• kurzschlussfestigkeit (isccr): 25 kA
• integrierter kurzschlussschutz: nein
• integrierte vorsicherung: nein
• leckstromfrei: nein
• montageart: Hutschiene TH35
• baugröße: 1 TE
• signalisierung am gerät: optisch
• prüfklasse typ 2: ja
• schutzart (ip): IP20

Stichwörter

Schneider Electric, Überspannungsableiter, Gasableiter
