VOLTCRAFT DSO-6104F Digital-Oszilloskop kalibriert (ISO) 100MHz 1 GSa/s 40000 kpts 8 Bit Digital-Speicher (DSO)

Überblick

100 MHz Bandbreite
20,32 cm 800 x 600 Pixel Multitouch-Bildschirm (Zoomen wie am Smartphone)
Farbtemperatur Mode
25 MHz arbiträrer DDS Funktionsgenerator

Beschreibung

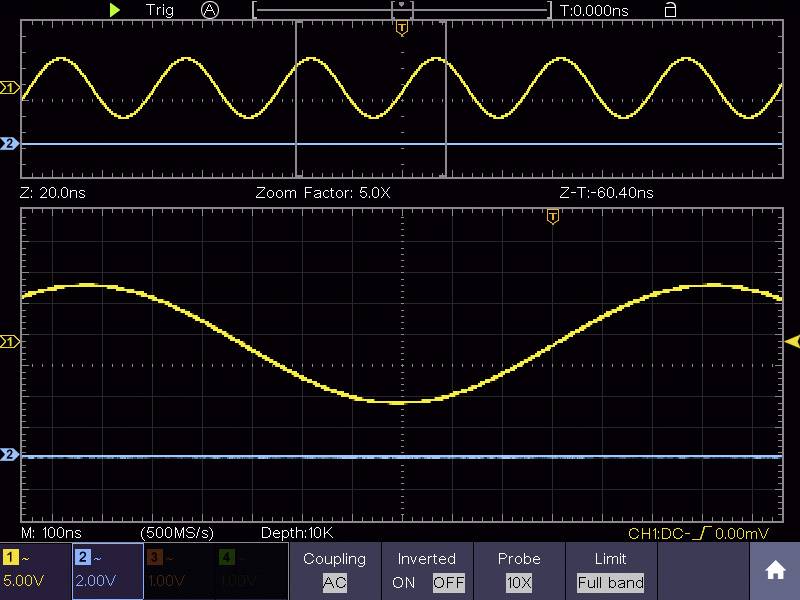

Das digitale Speicher Oszilloskop DSO-6104F ist bestens für Messungen im Labor, in Entwicklungsabteilungen oder auch für Serviceaufgaben geeignet. Einstellungen können wie gewohnt an den Bedienknöpfen oder auch direkt am Bildschirm vorgenommen werden. Verschieben und Zoomen ist so intuitiv wie am Smartphone oder Tablet.

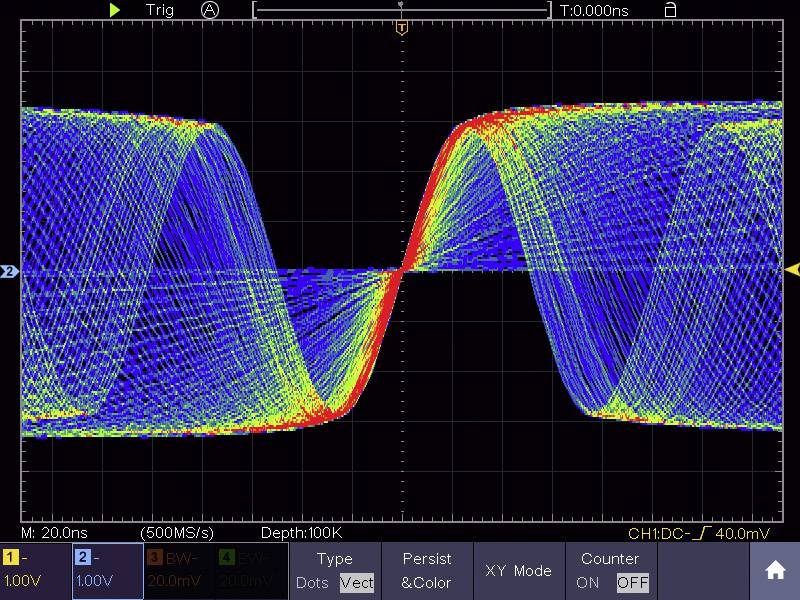

Farbtemperatur Ansicht
Bei sich ändernden Frequenzen werden wiederkehrende Wellenformen nach ihrer Häufigkeit in Regenbogenfarben dargestellt.

Bus Dekoding
SPI-, I²C-, RS232- und CAN-Bus-Signale können dekodiert werden. Dekodierte Werte können Binär, Dezimal, Hex oder in ASCII angezeigt und in Event-Tabellen fortgeschrieben werden. Werte von dekodierten CAN-Bus Signalen werden farbig dargestellt. So können Data, Data Length code und Frame Informationen leichter voneinander unterschieden werden. CAN-Bus Prüfsummen wechseln bei Fehler ebenfalls die Farbe.

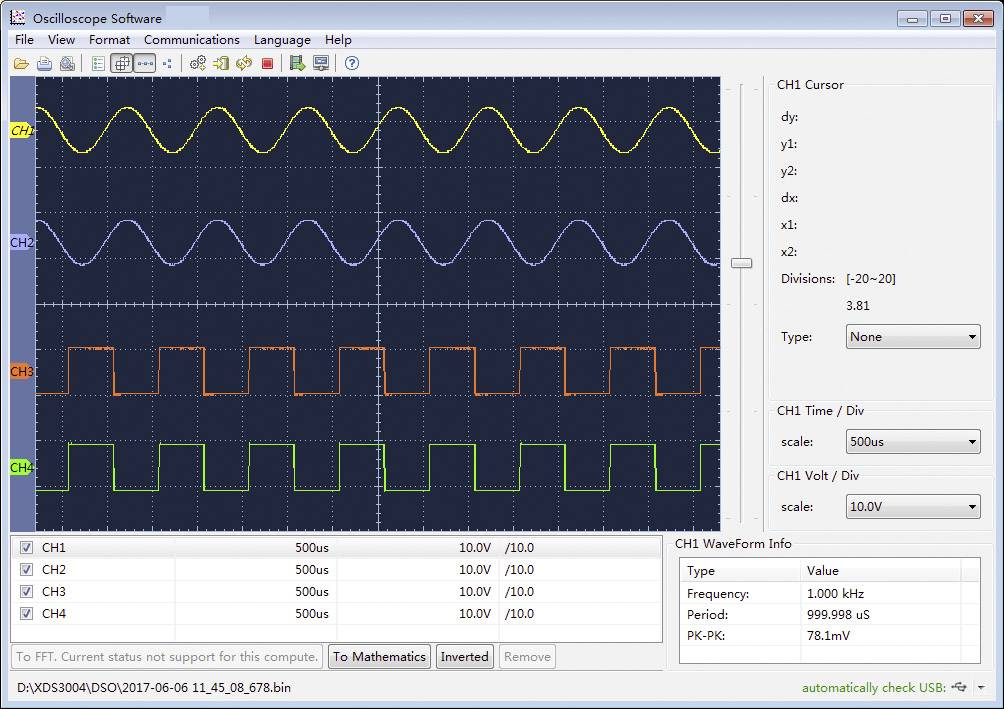

Daten dokumentieren und weiterverarbeiten
Alle Messergebnisse und Bildschirminhalte können über USB oder Netzwerk zum PC übertragen werden und zu Dokumentationszwecken abgelegt werden. Beim Abspeichern auf USB Datenträger kann der Dateiname bequem auf dem Touch Display eingegeben werden.

Funktionsgenerator mit Touch Bedienung
Der 25 MHz Funktionsgenerator ist über das Touchpanel oder herkömmlich über Knöpfe zu bedienen. Es lassen sich Sinus, Rechteck, Rampe und Puls- Wellenformen abrufen. Weitere 46 arbiträre Wellenformen inkl. Exponential, Sinus Funktion, Treppen und Rauschen sind vordefiniert. Eigene arbiträre Formen können abgespeichert werden.

Klon Funktion
Wellenformen am Oszilloskop Eingang können auf den Funktionsgenerator geklont werden. Die Auswahl des zu klonenden Ausschnitts erfolgt bequem über den Touchscreen.

Für Akku Betrieb vorbereitet
Mit dem optional erhältlichen LiIon Akku erweitert sich der Einsatzbereich erheblich. Das Oszilloskop mit optionalem Akku ist auch unterwegs intuitiv bedienbar und erlaubt 3 h Dauer-Einsatz ohne weitere Stromversorgung. Der Akkubetrieb ist zudem im Labor zum Trennen vom Netzpotential hilfreich.

Eigenschaften

USB Ausgang Pict Bridge kompatibel · DDS Arbiträr Funktionsgenerator

Hinweise

Bitte beachten Sie für den Umfang der Kalibrierung das unter "Downloads" abgelegte Kalibrierzertifikat. Dieser Artikel ist vom Widerrufsrecht ausgeschlossen.

Lieferumfang

• Digitales Speicheroszilloskop
• 4 Tastköpfe
• Tastkopf Justierung
• Netzteil
• USB-Kabel
• BNC-Kabel 1m
• Software CD mit vollständiger englischer Anleitung
• Kurzanleitung

Stichwörter

VOLTCRAFT, VC-8366320-ISO, DSO-6104F, oszilloskop, oszi, dso
