Beschreibung
Hinweis: Zur Verwendung des Würfelverbinders ist eine Bearbeitung Gewinde M5 nötig.

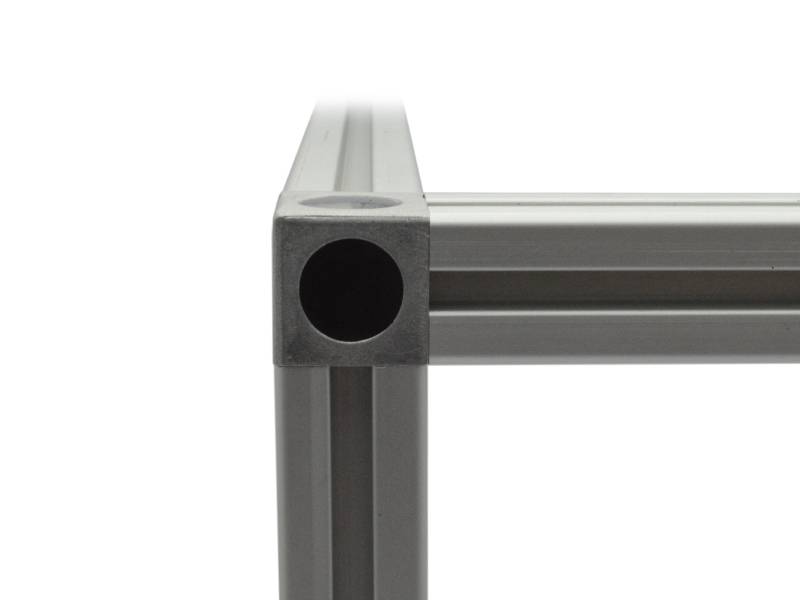

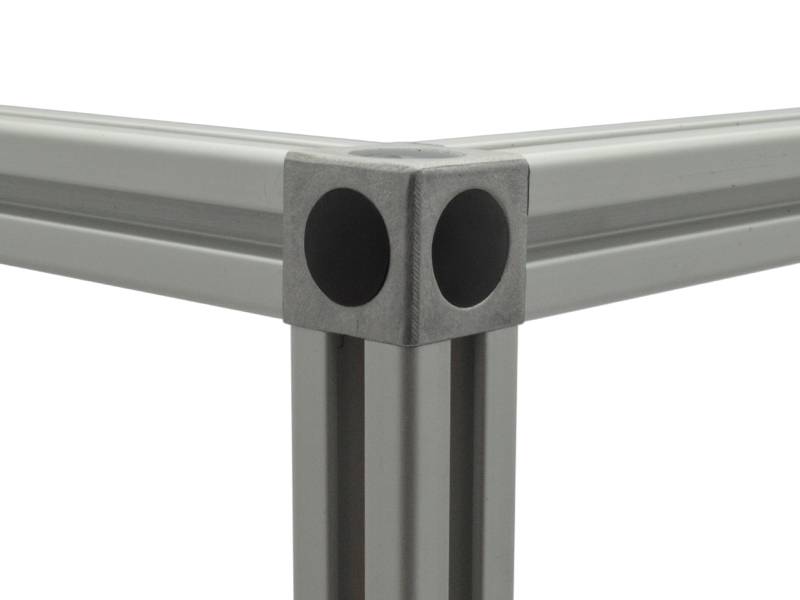

Mit dem Würfelverbinder 3D lassen sich drei Aluminiumprofile verbinden. Durch die Führungsnasen sitzen die Profile fest und drehgesichert.
Installation:

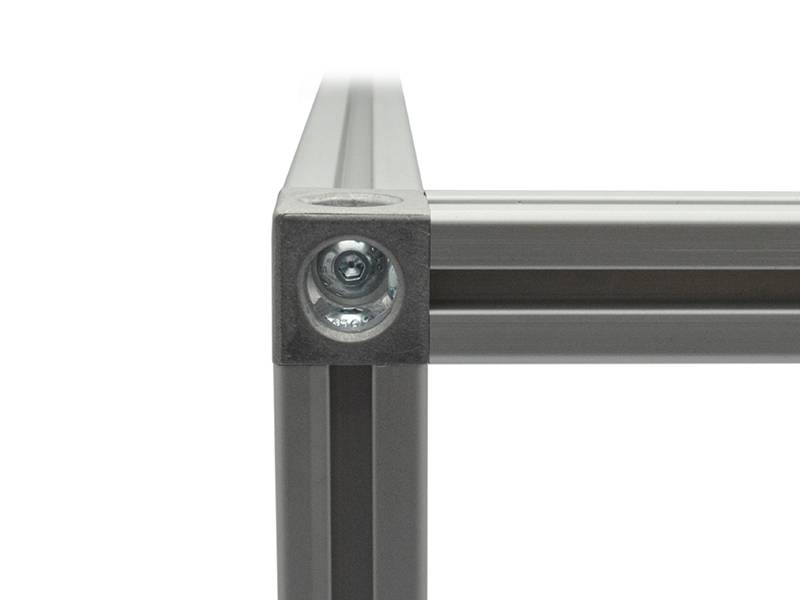

Der Würfel wird mit Flachrundschrauben am Profilende besfestigt. Dafür müssen Sie vorher das Profil bearbeiten (Gewinde M5 nötig). Für Profile mit abgedeckten Nuten müssen die Führungsnasen entfernt werden.
Lieferumfang:
1x Würfelverbinder 3D 20 I-Typ Nut 5 / Art. Nr.: 61449
3x Abdeckkappe für Würfelverbinder 20 I-Typ Nut 5 / Art. Nr.: 62095-1
3x DIN 7380 Flachrundschraube mit Innensechskant, 10.9, verzinkt M5x14 / Art. Nr.: DIN7380-5x14
Technische Daten:
Würfelverbinder 3D 20 I-Typ Nut 5
Material: Aluminiumdruckguss
