Beschreibung
Kondensatpumpen haben die Aufgabe, bei fehlendem natürlichen Ablauf, per Schwerkraft das Kondensat über eine bestimmte Höhe zu heben und in einen weiter entlegenen Ablauf zu pumpen. Die Pumpen von Eckerle arbeiten vollautomatisch und werden über eine interne oder externe Sensorik gesteuert.

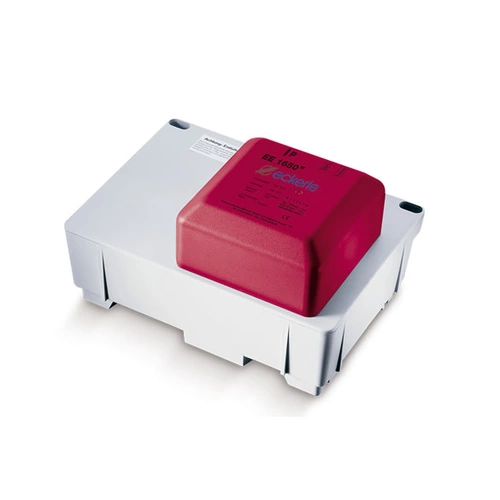

Diese kompakte Einheit mit integriertem Schwimmer ist für den Einsatz bei Geräten vorgesehen, die lediglich mit einer Kondensatauffangschale ausgerüstet sind, wie: Klima-Konvektoren, Klimaschränke, Einbaugeräte, Schwitzwasserkonsolen.
Im Betrieb muss sichergestellt sein, dass keine Flüssigkeit über die Pumpe läuft!
Das Fördersystem ist mit zwei separat arbeitenden Schwimmern ausgestattet. Der Arbeitsschwimmer schaltet die Pumpe füllstandsabhängig ein und aus (mit Nachlaufzeit). Der Alarmschwimmer schaltet den Ruhekontakt potenzialfrei um.
Ein integriertes Rückschlagventil verhindert den Rückfluss von Kondensat in den Behälter.
Technische Daten
- Abmessung Pumpenmodul: (L x B x H) 244 x 174 x 144 mm
- Alarmschaltung: 230V, 8A (Ohmsche Last) NO normal offen/NC normal geschlossen
- elektrische Daten: 230V, 50/60 Hz, 40W
Schaltpunkte*
Alarm: max. 53mm
Start: 40±2mm
Ende: 30±2mm
* Maßangaben ab Montageoberfläche
Made in Germany
