GW Instek MSO-2074EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser

GW Instek MSO-2074EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser
  • Hersteller: GW INSTEK
  • Bewertung schreiben
  • Preisalarm
    voelkner - direkt günstiger
    Es ist ein Fehler aufgetreten.
    Preisalarm
    Benachrichtigung erhalten, wenn folgender Preis erreicht ist: Benachrichtigung soll aktiv sein für:
    Benachrichtigung per E-Mail senden an: Bitte geben Sie eine gültige E-Mail-Adresse an.
    Preisalarm ist aktiviert! Wir schicken Ihnen eine E-Mail, sobald Ihr Wunschpreis erreicht wurde.
  • Merken

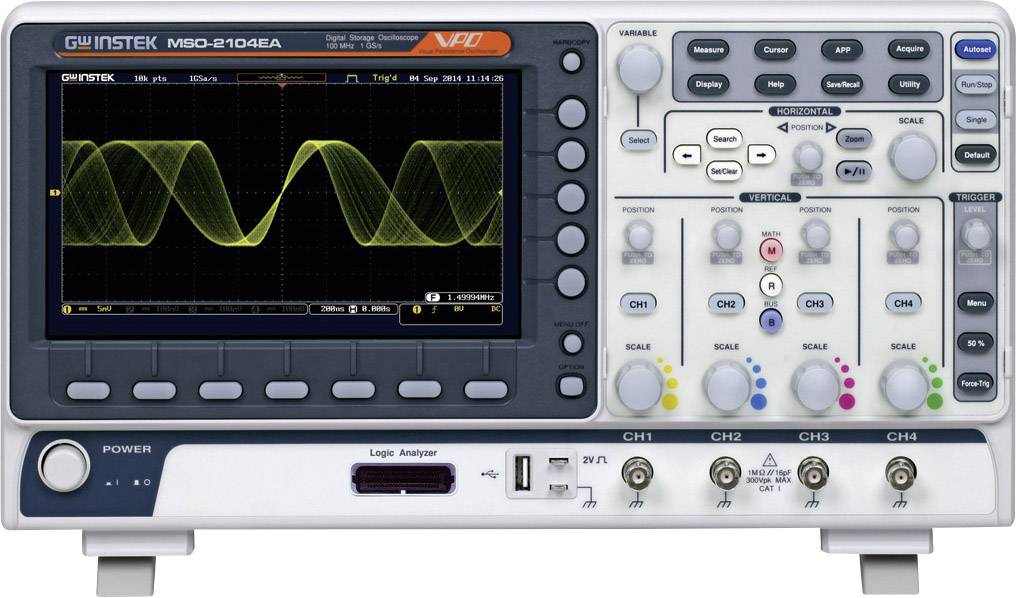

GW Instek MSO-2074EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser Abbildung ähnlich
GW Instek MSO-2074EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser
GW Instek MSO-2074EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser
voelkner - direkt günstiger
GW Instek MSO-2074EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser Abbildung ähnlich
Stück
auf Lager
Lieferzeit : 1-2 Tage
Anschluss-Garantie ab 90,00 € möglich
Premium-Versand für 2,99 € möglich
voelkner - direkt günstiger
Alle Preise inkl. MwSt.
Stück
auf Lager
Lieferzeit : 1-2 Tage
Alle Preise inkl. MwSt.

Alles auf einen Klick

Produktdaten

Überblick

70 MHz
Anzahl analoge Eingänge max. 4
16-Kanal Logikanalysator
2-Kanal Arbiträr-Funktionsgenerator 25 MHz
Echtzeit-Abtastrate 1 GSa/s max.
Maximale Speichertiefe 10 Mpts VPO-Waveform-Anzeigetechnologie

Beschreibung

Das MSO-2074EA ist ein Mixed-Signal-Oszilloskop mit 4 analogen Kanälen und einem eingebauten 16-Kanal-Logikanalysator. Die MSO-2000EA-Serie hat zudem einen 25 MHz Arbiträr-Funktionsgenerator mit 2 Kanälen integriert. Das Gerät bietet eine Bandbreite von 70 MHz und eine maximale Echtzeit-Abtastrate von 1GSa/s. Ein 203,2 mm (8") TFT-LCD mit 800 x 480 Pixel und die minimale vertikale Reichweite von 1 mV/div ermöglichen es der MSO-2000-Serie, komplexe schwache Signale zu messen und Messergebnisse übersichtlich darzustellen.

Eigenschaften

ARB-Funktionsgenerator: 2 Kanäle mit je 25 MHz Bandbreite · Vertikale Auflösung 14 Bit · Abtastrate von 200 MSa/s · 5 Standard-Ausgangswellenformen (Sinus, Rechteck, Puls, Rampe, DC, Rauschen) · 7 benutzerdefinierte Wellenformen (Sinc, Gauss, Lorentz, Exponential Rise, Exponential Fall, Haversine, EKG) · AM/FM/FSK-Modulation und Sweep-Funktion · Benutzerfreundliche Bedienuoberfläche.

Hinweise:
+ Abbildung ähnlich

Lieferumfang

Netzkabel · Passiver Tastkopf (ein Tastkopf pro Analog-Kanal) · GTL-16E, 16-Kanal Logikanalysator-Sonde · Werks-Kalibrierzertifikat · CD-ROM (mit Kurzanleitung, Benutzerhandbuch, Programmierhandbuch) · 2x GTL-110 BNC-BNC-Kabel.

Stichwörter

GW Instek, MSO-2074EA, oszilloskop, oszi, dso

Art.-Nr.:
X792851
Hersteller-Nr.:
MSO-2074EA
EAN:
4713008670903

Technische Daten

Anzeige:
Farb-TFT
Bildschirm-Größe:
20.32 cm (8")
Zeitbasis:
1 ns - 100 s/div
Vertikal-Ablenkung:
1 mV - 10 V/div
Eingangsimpedanz:
1 MΩ
Eingangskopplung:
AC, DC, GND
Eingangsspannung:
300 V
Spannungs-Versorgung (Details):
100 - 240 V/AC
Gewicht:
3 kg
Anzahl digitale Eingänge max.:
16
Speichertiefe/Kanal:
10 Mpts
Besonderheiten:
Digital-Speicher (DSO) + Mixed-Signal (MSO) + Logic-Analyser + Funktionsgenerator
Auflösung:
8 Bit
Samplingrate/Kanal:
1 GSa/s
Produkt-Art:
Digital-Oszilloskop
Typ:
MSO-2074EA
Kalibriert nach:
Werksstandard (mit Zertifikat)
Höhe:
208 mm
Länge (Tiefe):
127 mm
Breite:
384 mm
Display:
800 x 480 Pixel Farb-TFT
Schnittstellen:
USB + USB-Host + Ethernet
Bandbreite:
70 MHz
Anzahl analoge Eingänge max.:
4
Messkategorie:
CAT I
Kategorie:
Digital-Oszilloskop
