GW Instek MSO-2072EA Digital-Oszilloskop 70MHz 1 GSa/s 10 Mpts 8 Bit Digital-Speicher (DSO), Mixed-Signal (MSO), Logic-Analyser
Momentan nicht bestellbar
Momentan nicht bestellbar
-
Produktbeschreibung
Überblick
70 MHz
Anzahl analoge Eingänge max. 2
16-Kanal Logikanalysator
2-Kanal Arbiträr-Funktionsgenerator 25 MHz
Echtzeit-Abtastrate 1 GSa/s max.
Maximale Speichertiefe 10 Mpts VPO-Waveform-AnzeigetechnologieBeschreibung

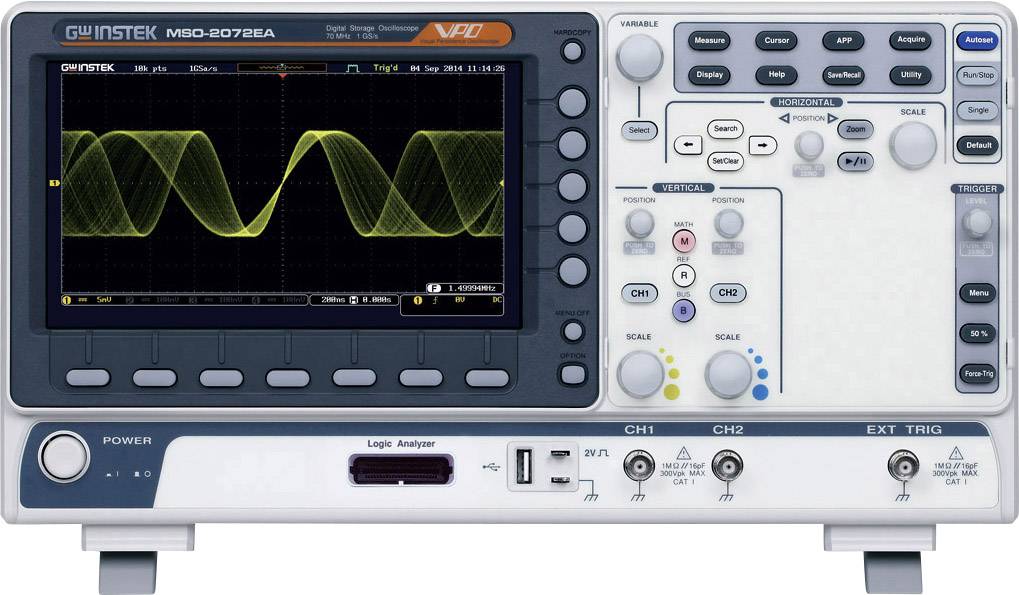

Das MSO-2072EA ist ein Mixed-Signal-Oszilloskop mit 2 analogen Kanälen und einem eingebauten 16-Kanal-Logikanalysator. Die MSO-2000EA-Serie hat zudem einen 25 MHz Arbiträr-Funktionsgenerator mit 2 Kanälen integriert. Das Gerät bietet eine Bandbreite von 70 MHz und eine maximale Echtzeit-Abtastrate von 1GSa/s. Ein 203,2 mm (8") TFT-LCD mit 800 x 480 Pixel und die minimale vertikale Reichweite von 1 mV/div ermöglichen es der MSO-2000-Serie, komplexe schwache Signale zu messen und Messergebnisse übersichtlich darzustellen.
Eigenschaften
ARB-Funktionsgenerator: 2 Kanäle mit je 25 MHz Bandbreite · Vertikale Auflösung 14 Bit · Abtastrate von 200 MSa/s · 5 Standard-Ausgangswellenformen (Sinus, Rechteck, Puls, Rampe, DC, Rauschen) · 7 benutzerdefinierte Wellenformen (Sinc, Gauss, Lorentz, Exponential Rise, Exponential Fall, Haversine, EKG) · AM/FM/FSK-Modulation und Sweep-Funktion · Benutzerfreundliche Bedienuoberfläche.
Lieferumfang
- Netzkabel
- Passiver Tastkopf (ein Tastkopf pro Analog-Kanal)
- GTL-16E, 16-Kanal Logikanalysator-Sonde
- Werks-Kalibrierzertifikat
- CD-ROM (mit Kurzanleitung, Benutzerhandbuch, Programmierhandbuch)
- 2x GTL-110 BNC-BNC-Kabel.
Stichwörter
GW Instek, 01MS272EA0GT, MSO-2072EA, oszilloskop, oszi, dso, A0-33
-
