Überblick
Kompatibel mit 4-Draht-Bipolar-Schrittmotoren
Ein Potentiometer zur Steuerung des Stromes des Schrittmotors

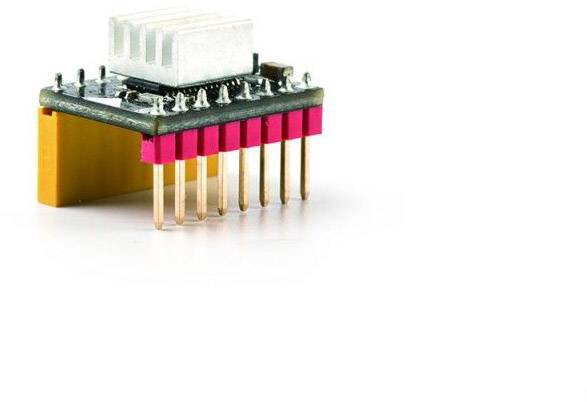

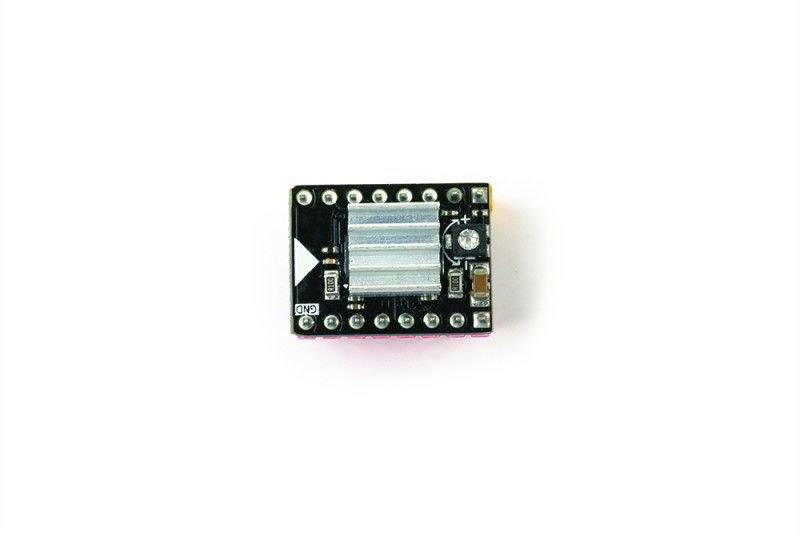

Ein Kühlkörper an Bord hilft bei der Wärmeableitung

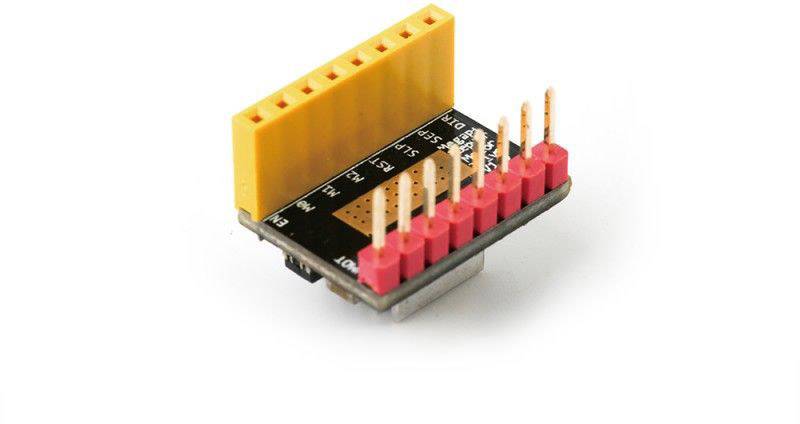

Makeblock Erweiterungsmodul Stepper Motor Driver
Ausverkauft
Ausverkauft
Produktbeschreibung
Beschreibung
Dieses Modul dient zur Ansteuerung von Schrittmotoren. Es verwendet den DRV8825 Chip und hat einen maximalen Steuerstrom von 2,5A. Der DRV8825 ist ein kompletter Mikroschrittmotortreiber mit eingebautem Übersetzer für einfache Bedienung. Er ist für den Betrieb von bipolaren Schrittmotoren in Voll-, 1/2-, 1/4-, 1/8/1/16- oder 1/32-Schrittbetriebsarten ausgelegt. Wir haben ein eingebautes Potentiometer eingebaut, so dass Sie den Motorstrom einfach wechseln können.
Eigenschaften
Kann einen Schrittmotor antreiben (grüne Schnittstelle)
Farbcodierte Stift- und Buchsenkontakte gewährleisten die korrekte Verbindung mit MegaPi
Geringe Größe für eine einfache Verbindung mit MegaPi
Motortreiber: DRV8825
Ausgangsstrom: 1.75A (mit korrektem Kühlkörper bei 24 V und 25°C)
Max. Strom: 2.5A (auf Wärmeabfuhr achten)
Antriebsspannung: 8,2V - 45V
Notiz: MegaPi max. Versorgungsspannung 12V
Logikspannung: 5V
Abmessungen: 1,5cm x 2,0cm
