Beschreibung

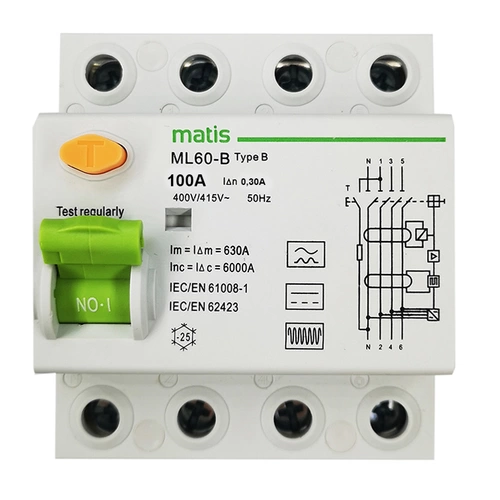

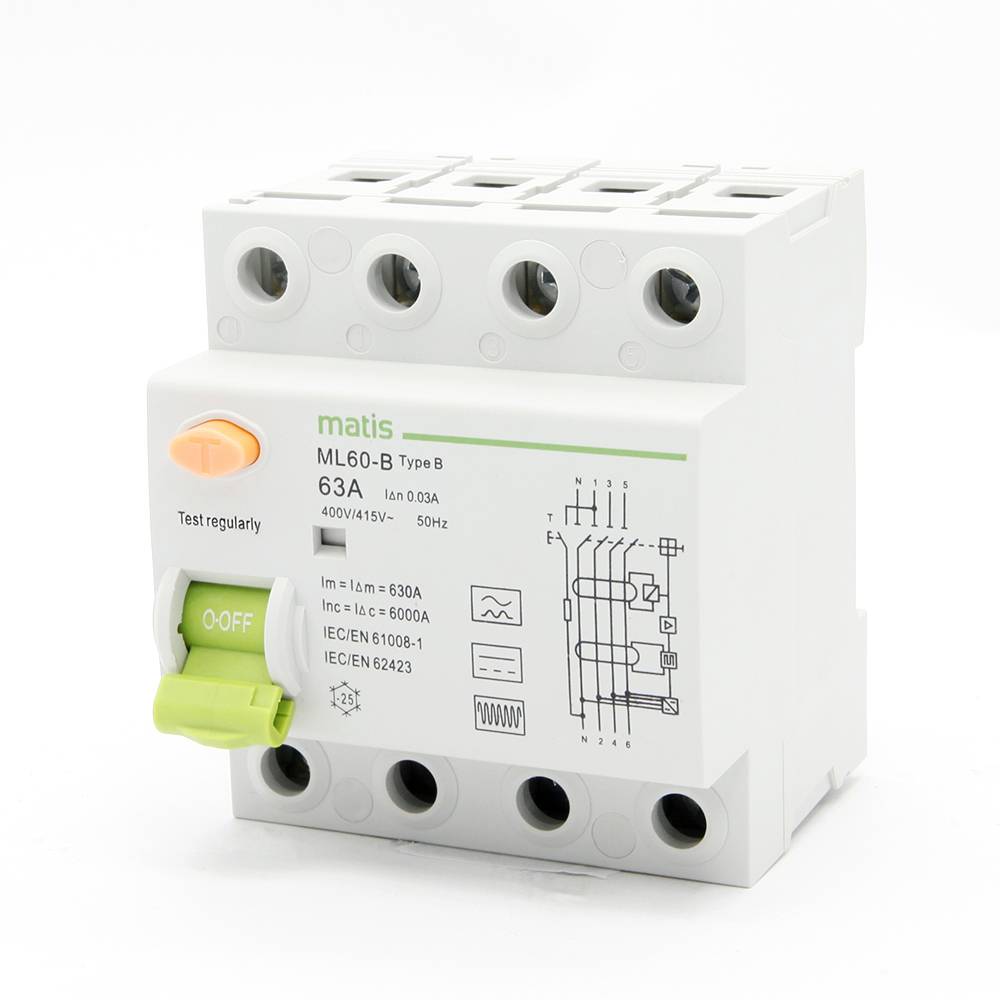

Matis FI Fehlstromschutzschalter 100A - 300 mA – Typ B / 4-Pol (Allstromsensitiv)
Der Matis FI Schutzschalter Typ B ist speziell für die moderne Elektroinstallation konzipiert und schützt zuverlässig vor Fehlerströmen aus Wechselstrom (AC) und Gleichstrom (DC). Dank allstromsensitiver Technik ist dieser Schutzschalter ideal für Photovoltaik-Anlagen, Wallboxen, Baustellen und Industrie – überall dort, wo innovative Geräte und Systeme betrieben werden. Mit einer schnellen Abschaltung bei 30 mA (Personenschutz) oder 300 mA (Brandschutz) erfüllt er aktuelle Sicherheitsanforderungen und ist vielfach Pflicht.
Vorteile
- Erkennt AC- und DC-Fehlerströme (allstromsensitiv, Typ B) für maximale Anlagensicherheit
- Sofortige Abschaltung bei Fehlerströmen – wahlweise 30mA (Personenschutz) oder 300mA (Brandschutz)
- Vielseitig einsetzbar: PV-Anlagen, E-Ladestationen, Baustrom, Labore, Medizin, Industrie
- Hohe Kurzschlussfestigkeit bis 10 kA schützt auch bei starker Netzbelastung
- Anzeigefenster zur schnellen Fehlererkennung und Griffschutz für sichere Bedienung

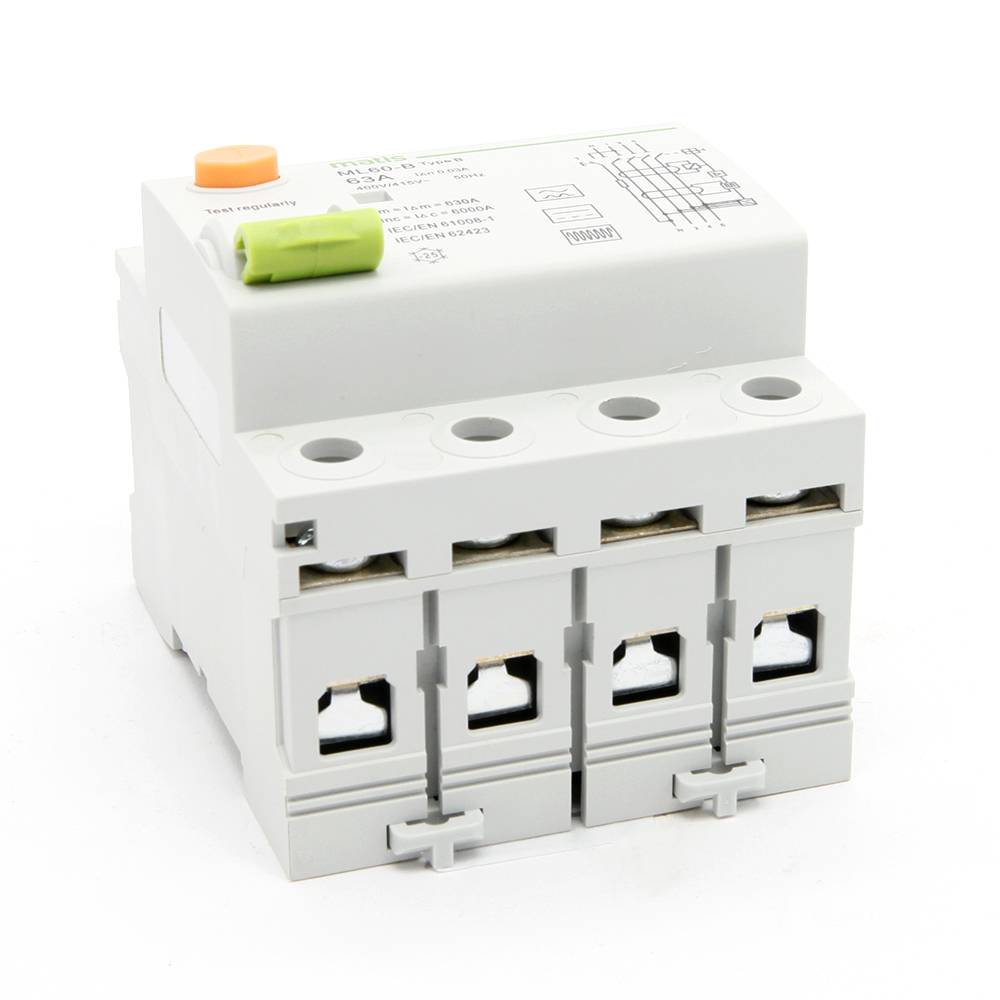

- Abgedeckte Schraubklemmen sorgen für Isolation und einfache Installation
- Zertifiziert nach IEC/EN 61008-1, IEC/EN 62423 und Intertek-geprüft
- Flexible Montage auf DIN-Schiene oder Platte möglich
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Modelle | 25A, 40A, 63A, 100A |
| Bemessungsfehlerstrom | 30mA (0,03A) / 300mA (0,30A) |
| Bemessungsstrom (In) | 25A / 40A / 63A / 100A |
| Normen | IEC/EN 61008-1, IEC/EN 62423 |
| Betriebsspannung (Ue) | AC 240/415V |
| Isolationsspannung (Ui) | 500V |
| Kurzschlussstrom (Inc/IΔc) | 10kA |
| Schalt-/Ausschaltvermögen | ≤500A (je nach Modell) |
| Pole | 3P+N |
| Umgebungstemperatur | -5 °C bis +40 °C |
| Elektro-mechanische Lebensdauer | 4000 Zyklen |
| Anschlusskapazität | Starrer Leiter bis 25mm² |
| Anschlussklemmen | Schraubklemmen |
| Anzugsdrehmoment | 2,0Nm |
| Montage | DIN-Schiene 35mm / Plattenmontage |
| Schutzart | IP20 |
FAQ
- Warum ist ein FI Schutzschalter Typ B sinnvoll?
- Typ B erkennt Fehlerströme aus allen Stromarten, was ihn unverzichtbar für Anwendungen mit Gleichstromkomponenten macht (z. B. PV, Wallbox, Industrie).
- Wann ist Typ B Pflicht?
- Typ B ist für viele moderne Anlagen und digitale Verbraucher, wie Ladepunkte für E-Fahrzeuge und Baustromverteiler, vorgeschrieben oder dringend empfohlen.
- Was ist der Unterschied zwischen 30mA und 300mA?
- 30mA werden für Personenschutz verlangt, 300mA dienen vor allem dem Brandschutz, z. B. in größeren technischen Anlagen oder industriellem Umfeld.
- Kann ich den FI einfach nachrüsten?
- Der FI lässt sich bei bestehenden oder neuen Anlagen nachrüsten, montiert wird auf der DIN-Schiene oder Platte – der Einbau sollte von einer Elektrofachkraft vorgenommen werden.
- Ist der FI international zertifiziert?
- Ja, dieser Schutzschalter ist Intertek-geprüft und entspricht den wichtigsten internationalen Normen.
