Beschreibung

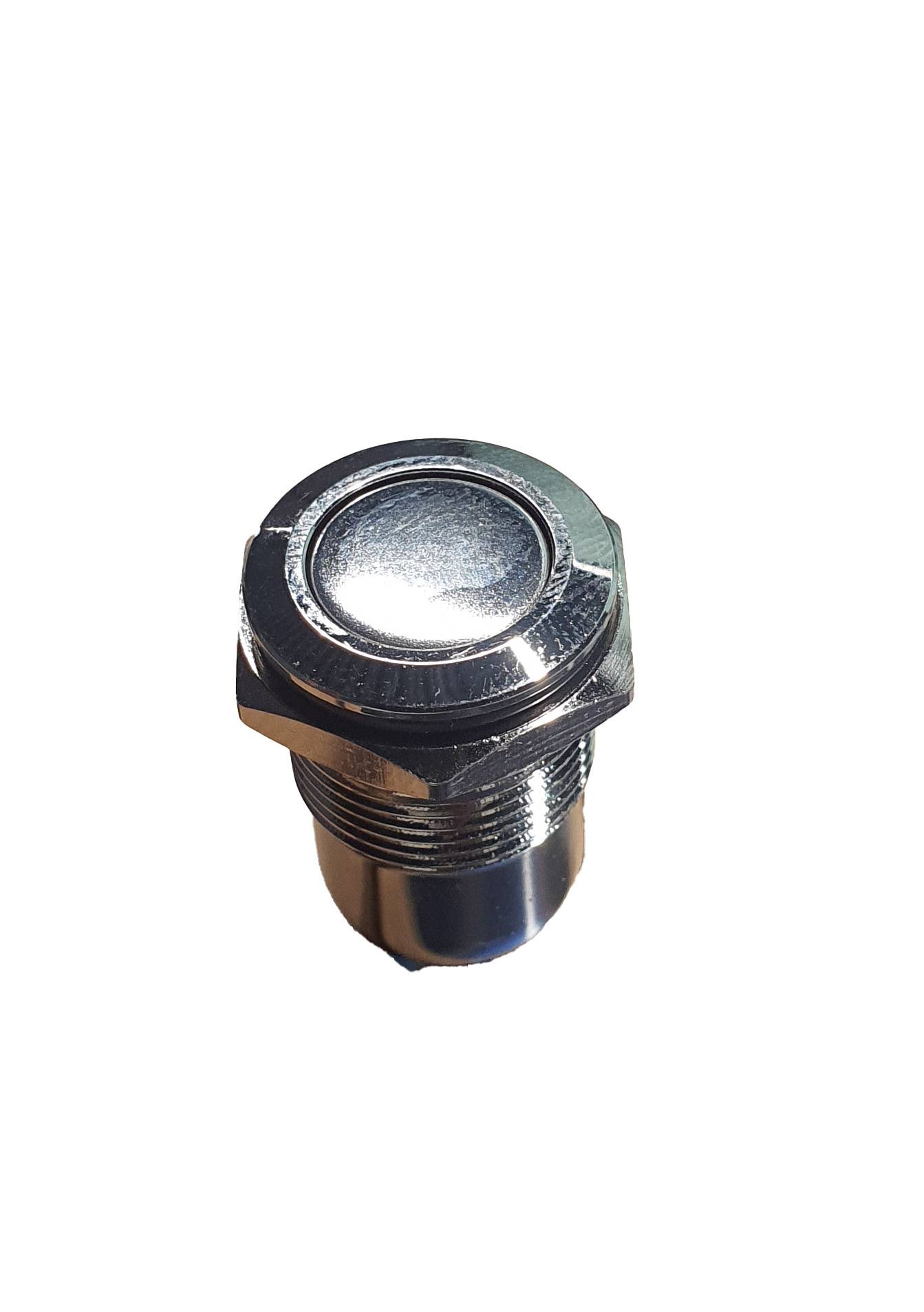

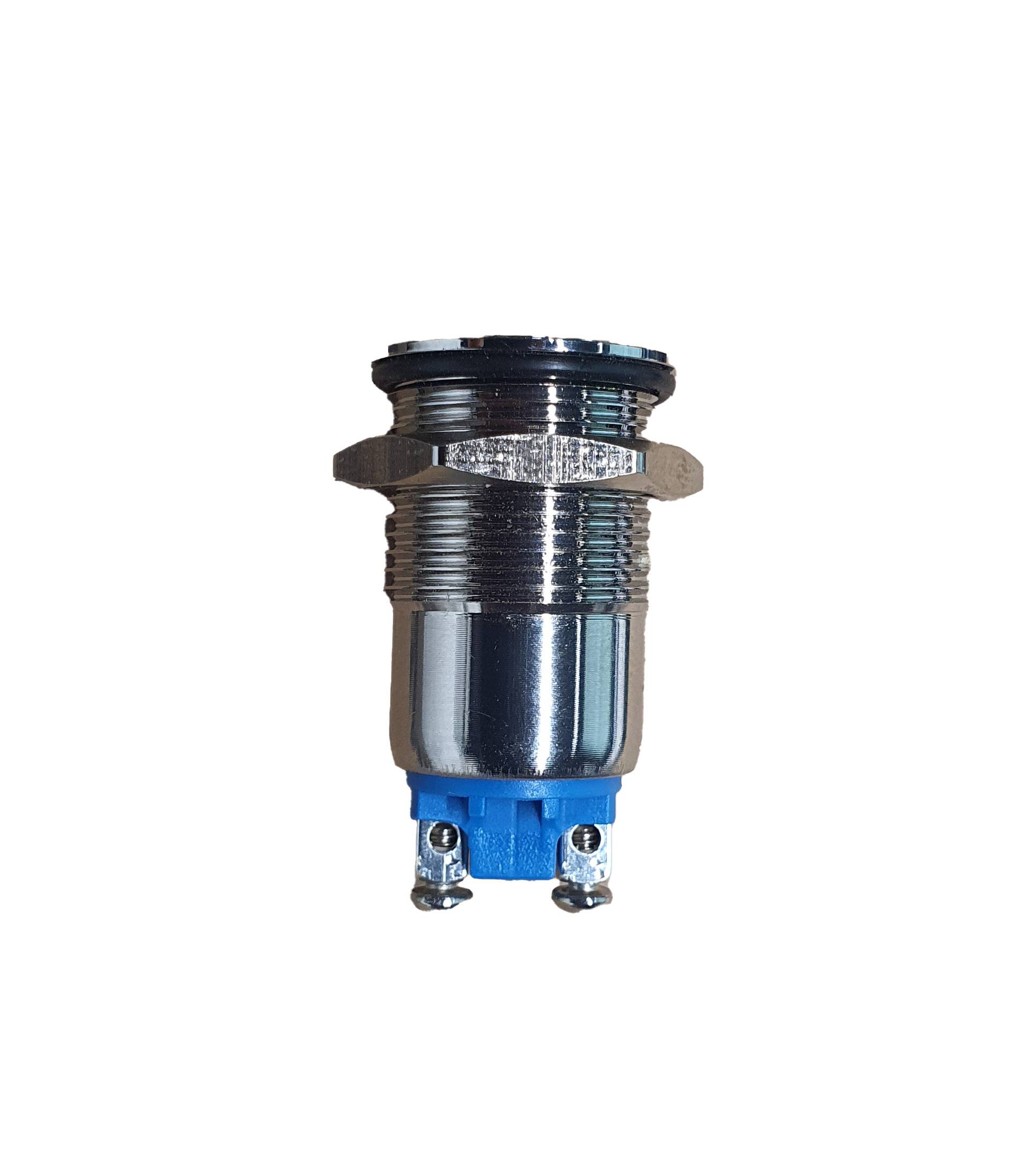

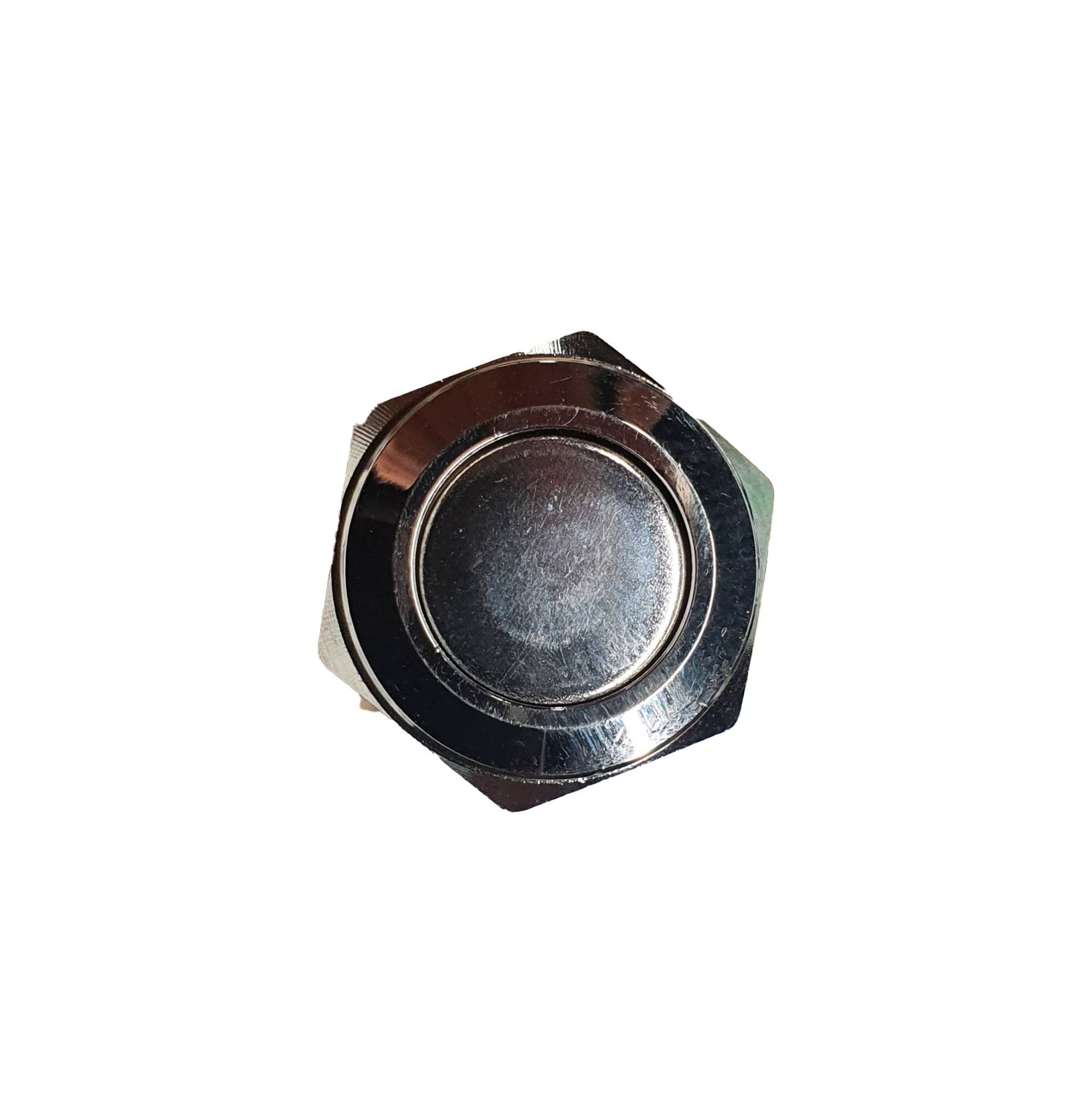

Vernickelter Druckschalter 16mm zum Schrauben mit Edelstahlknopf und IP65 Schutz
Dieser robuste Druckschalter mit einem 16mm Gewinde eignet sich besonders gut zum Einbau in Schalttafeln, Gehäuse oder Maschinen. Die verschraubbare Version mit vernickeltem Gehäuse sorgt für sicheren Halt und die Schutzklasse IP65 schützt zuverlässig vor Staub und Wasser. Dank Edelstahlknopf und langlebiger Mechanik ist der Schalter für viele Einsatzbereiche im Haushalt, Hobby oder in der Technik verwendbar.
Vorteile
- Langlebiger Druckschalter mit über 1.000.000 Betätigungen
- Stabiles, vernickeltes Gehäuse aus Zink-Aluminium-Legierung
- Schraubklemme/J-Pin – einfacher Anschluss bis 1mm² Kabelquerschnitt
- Geeignet für 2A bei 36V Gleichstrom oder 250V Wechselstrom
- Edelstahlknopf für eine ansprechende Optik und hohe Stabilität
- Staub- und spritzwassergeschützt nach IP65, schlagfest nach IK08
- Flexibler Einsatz bei Temperaturen von -20°C bis +55°C
- Schnelle Montage durch Schraubbefestigung in Bohrlöcher von 16mm Durchmesser
Technische Daten
Befestigung | 16mm Schraubgewinde (zum Einbau) |
Terminal Type / Anschluss | J-Pin / Schraubklemme, bis 1mm² Kabel |
Schaltfunktion | 1NO (Schließer, 1 Öffner Kontakt) |
Schaltleistung | 2A / 36VDC, 2A / 250VAC |
Kontaktwiderstand | ≤ 50 mΩ |
Isolationswiderstand | ≥ 1000 MΩ |
Durchschlagfestigkeit | 2000 VAC |
Umgebungstemperatur | -20 °C bis +55 °C |
Mechanische Lebensdauer | > 1.000.000 Betätigungen |
Elektrische Lebensdauer | > 200.000 Betätigungen |
Empfohlene Schaltschrankdicke | 1–10 mm |
Betätigungskraft | 3–5 N |
Hub (Drucktiefe) | ca. 2,0 mm |
Schutzart | IP65 (staub- und spritzwassergeschützt), IK08 (schlagfest) |
Kontaktmaterial | Silberlegierung |
Gehäusematerial | Vernickelte Zn-Al-Legierung |
Knopfmaterial | Edelstahl |
FAQ
- Für welche Anwendungen eignet sich der Druckschalter?
- Er ist ideal für Steuerungen, Maschinen, Türklingeln, Haushaltsgeräte und DIY-Projekte, sowohl im Innen- als auch im wettergeschützten Außenbereich.
- Wie wird der Schalter angeschlossen?
- Über Schraubklemmen/J-Pins können Kabel mit bis zu 1mm² einfach befestigt werden, es ist kein Spezialwerkzeug nötig.
- Was bedeutet 1NO?
- 1NO heißt, dass ein Kontakt normalerweise offen (NO = normally open) ist und beim Drücken geschlossen wird.
- Ist der Schalter wasserdicht?
- Mit IP65 ist der Schalter staubdicht und gegen Strahlwasser aus allen Richtungen geschützt.
- Wie groß muss das Loch im Gehäuse sein?
- Für den Einbau wird ein Loch mit 16mm Durchmesser benötigt.
- Welche Materialien werden verwendet?
- Das Gehäuse besteht aus einer Zink-Aluminium-Legierung mit vernickelter Oberfläche, der Knopf ist aus rostfreiem Edelstahl gefertigt.
- Wie lange hält der Schalter?
- Die mechanische Lebensdauer beträgt über eine Million Betätigungen, sodass eine lange Haltbarkeit gewährleistet ist.
