SOREL WPC5 Wärmepumpen-Controller für effiziente Heizungsregelung
Der SOREL WPC5 Wärmepumpen-Controller ist eine leistungsfähige Regelung zur effizienten Steuerung und Überwachung Ihrer Wärmepumpen- und Heizanlage. Er sorgt dafür, dass alle Komponenten wie Wärmepumpe, Heizkreis, Pufferspeicher oder Brauchwasserspeicher optimal zusammenarbeiten.
Dank des beleuchteten, vollgrafischen Displays mit Text- und Grafikdarstellung behalten Sie jederzeit den Überblick über Temperaturen, Betriebszustände und Einstellungen. Die Bedienung erfolgt über vier klar strukturierte Eingabetasten. Jeder Menüpunkt ist verständlich aufgebaut und mit Hilfetexten oder Grafiken ergänzt – ideal auch für technisch interessierte Endkunden.
Der WPC5 eignet sich für verschiedene Anlagenvarianten – vom einfachen System mit Wärmepumpe und Heizkreis bis hin zu komplexeren Lösungen mit Pufferspeicher und Brauchwasserbereitung. Externe Störmeldungen sowie eine EVU-Sperre (Abschaltung durch den Energieversorger) können ausgewertet und berücksichtigt werden.
Vorteile
- Beleuchtetes Grafikdisplay mit Text- und Diagrammanzeige
- Einfache Abfrage aller aktuellen Messwerte
- Grafische Statistik zur Auswertung und Überwachung der Anlage
- Umfangreiche Einstellmenüs mit integrierten Erklärungen
- Aktivierbare Menüsperre gegen unbeabsichtigtes Verstellen
- Auswertung externer Störmeldungen und Unterstützung der EVU-Sperre
- Rücksetzen auf zuvor gewählte Werte oder Werkseinstellungen möglich
- Inbetriebnahmeassistent für eine strukturierte Einrichtung
- Fehlerspeicher mit Datum und Uhrzeit
- Frostschutz- und Antiblockierfunktion für mehr Betriebssicherheit
Technische Daten
| Merkmal | Wert |
|---|---|
| Netzspannung | 230 V AC ±10 % |
| Netzfrequenz | 50–60 Hz |
| Leistungsaufnahme | 2 VA |
| Schaltleistung gesamt (Relais 1–4) | 460 VA |
| Schaltleistung je Relais | 460 VA (AC1) / 185 W (AC3) |
| Relaisausgänge 230 V AC | 1 |
| Relaisausgänge potentialfrei | 1 |
| Sensoreingänge | 5 × Pt1000, 1 × SOREL RT21 |
| Messbereich | -40 °C bis 110 °C |
| Anzahl vordefinierter Anwendungen | 13 |
| Echtzeituhr (RTC) | Batteriegepuffert > 24 h |
| Datenspeicher mit Statistik | Ja |
| Antiblockierschutz | Ja |
| Frostschutzfunktion | Ja |
| Fehlerspeicher mit Datum/Uhrzeit | Ja |
| Anzeige | Vollgrafisches Display 128 × 64 Pixel, mehrfarbige LED |
| Bedienung | 4 Eingabetaster |
| Schutzart | IP40 |
| Schutzklasse | II |
| Interne Sicherung | 2 A träge, 250 V |
| Gehäuse | 2-teilig, Kunststoff ABS |
| Montage | Wandmontage, optional Schalttafeleinbau |
| Abmessungen (H × B × T) | 163 × 110 × 52 mm |
| Einbaumaße (Ausschnitt) | 157 × 106 × 31 mm |
| Zulässige Umgebungstemperatur (Betrieb) | 0 °C bis 40 °C |
| Zulässige Umgebungstemperatur (Transport/Lagerung) | 0 °C bis 60 °C |
| Zulässige Luftfeuchte (Betrieb) | max. 85 % rel. Feuchte bei 25 °C |
| Fühlerleitungen | 2 × 0,75 mm², verlängerbar bis max. 30 m |
Lieferumfang
- Temperatur-Differenzregler SOREL WPC5
- 1x PT1000 Außensensor
- 3x PT1000 Sensoren
- 3 Schrauben (3,5 × 35 mm) und 3 Dübel (6 mm) zur Wandmontage
- 6 Zugentlastungsschellen mit 12 Schrauben
- Ersatzsicherung 2AT
- Montage- und Bedienanleitung
FAQ
- Für welche Anlagen ist der WPC5 geeignet?

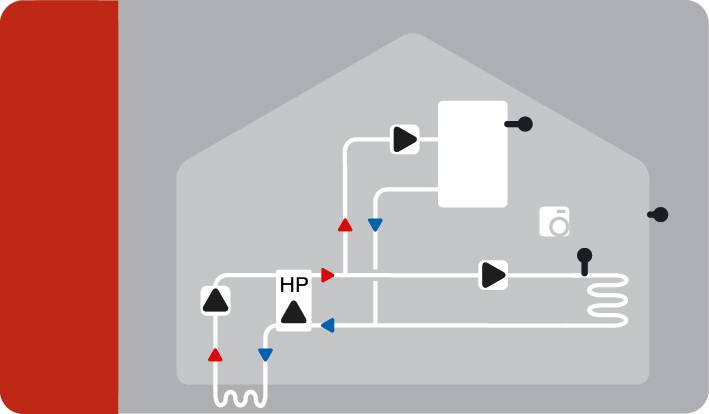

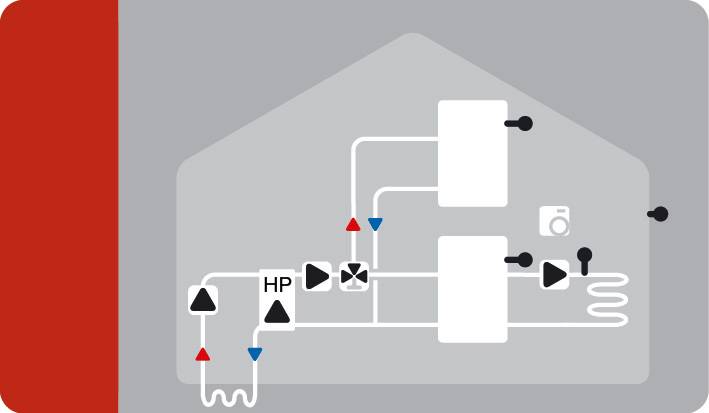

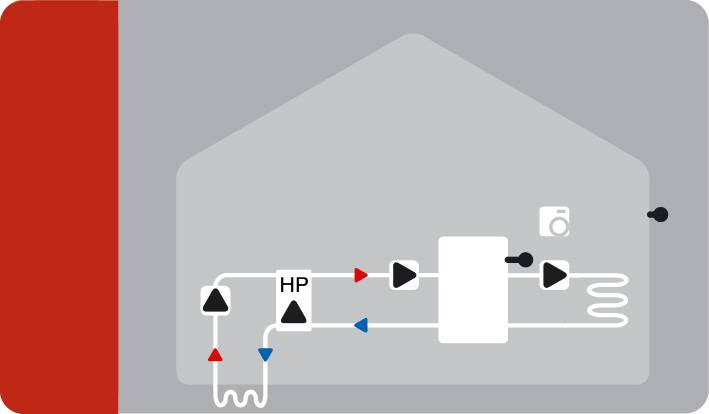

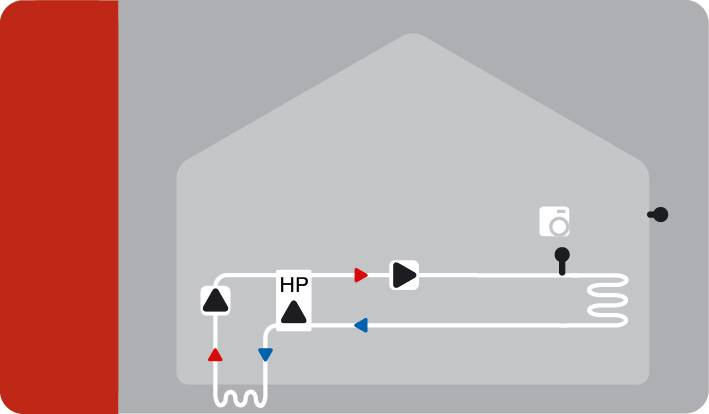

- Der Controller ist für verschiedene Wärmepumpensysteme geeignet, z. B. mit Heizkreis, mit Pufferspeicher, mit Brauchwasserspeicher oder Kombinationen daraus. Insgesamt stehen 13 vordefinierte Anwendungen zur Verfügung.
- Kann der Regler auch Brauchwasser steuern?
- Ja, je nach Anlagenkonfiguration kann die Brauchwasserbereitung mit Umschaltventil oder Ladepumpe geregelt werden.
- Welche Temperaturfühler werden unterstützt?
- Der WPC5 unterstützt bis zu 5 Pt1000-Temperaturfühler sowie einen SOREL RT21 Raum-Fernversteller. Die Fühlerleitungen können bis zu 30 Meter verlängert werden.
- Was bedeutet EVU-Sperre?
- Die EVU-Sperre ist eine zeitweise Abschaltung der Wärmepumpe durch den Energieversorger. Der WPC5 kann diese Sperrzeiten erkennen und entsprechend berücksichtigen.
- Ist eine Wandmontage möglich?
- Ja, der Controller ist für die Wandmontage vorgesehen. Alternativ ist mit Zubehör auch ein Schalttafeleinbau möglich.
