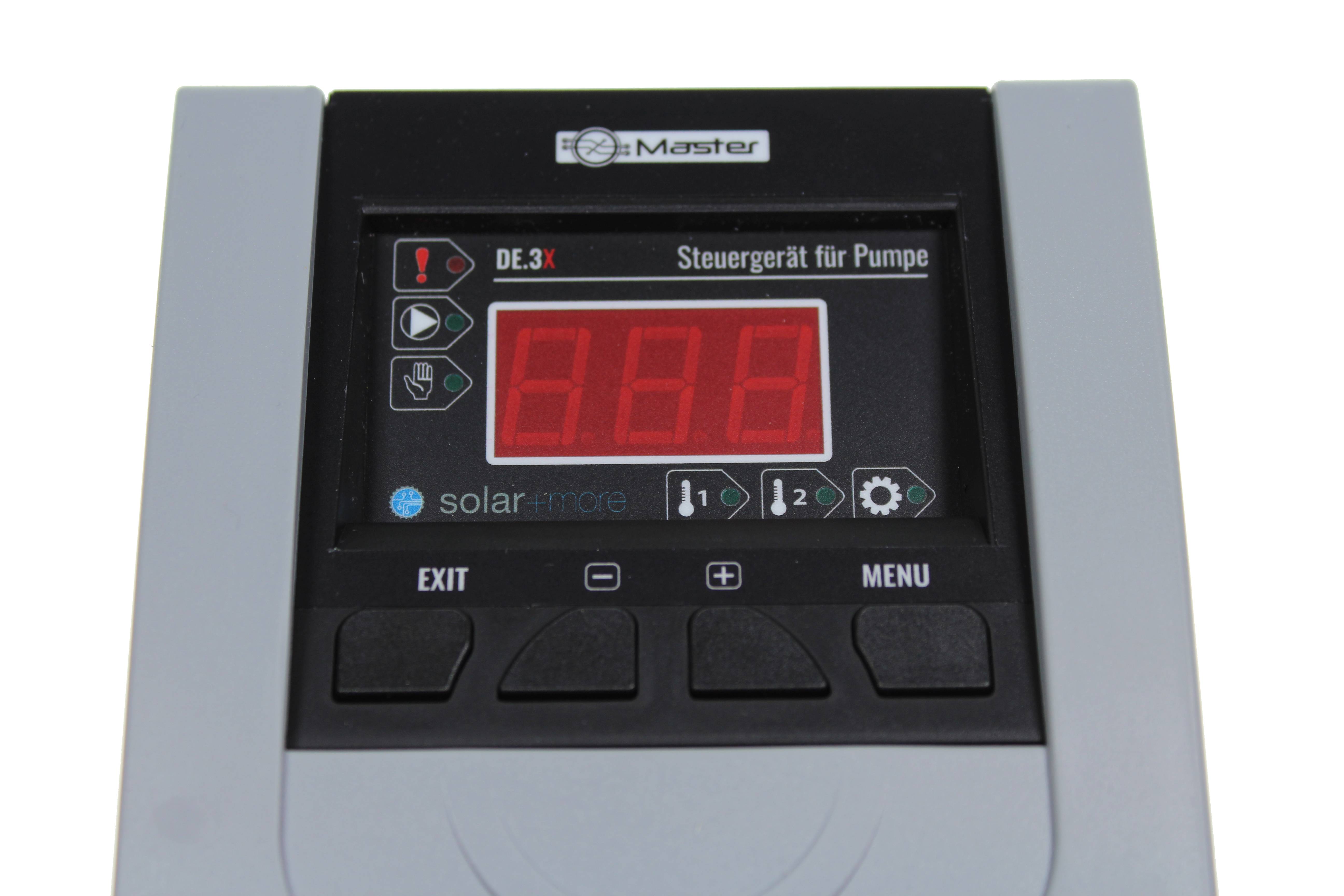

Master DE.43 – Regelung zur Beladung eines Pufferspeichers oder für Zirkulationspumpen
Die Master DE.43 ist eine digitale Regelung zur gezielten Steuerung einer Zirkulations- oder Pufferladepumpe. Das Gerät überwacht zwei Temperaturwerte (z. B. im Speicher und im Kessel oder an zwei Speicherstellen) und aktiviert die Pumpe, wenn die eingestellten Schwellenwerte an beiden Sensoren unterschritten werden. Die Pumpe (und der potenzialfreie Kontakt) schaltet ab, sobald an einem der beiden Fühler die eingestellte Temperatur erreicht wird.

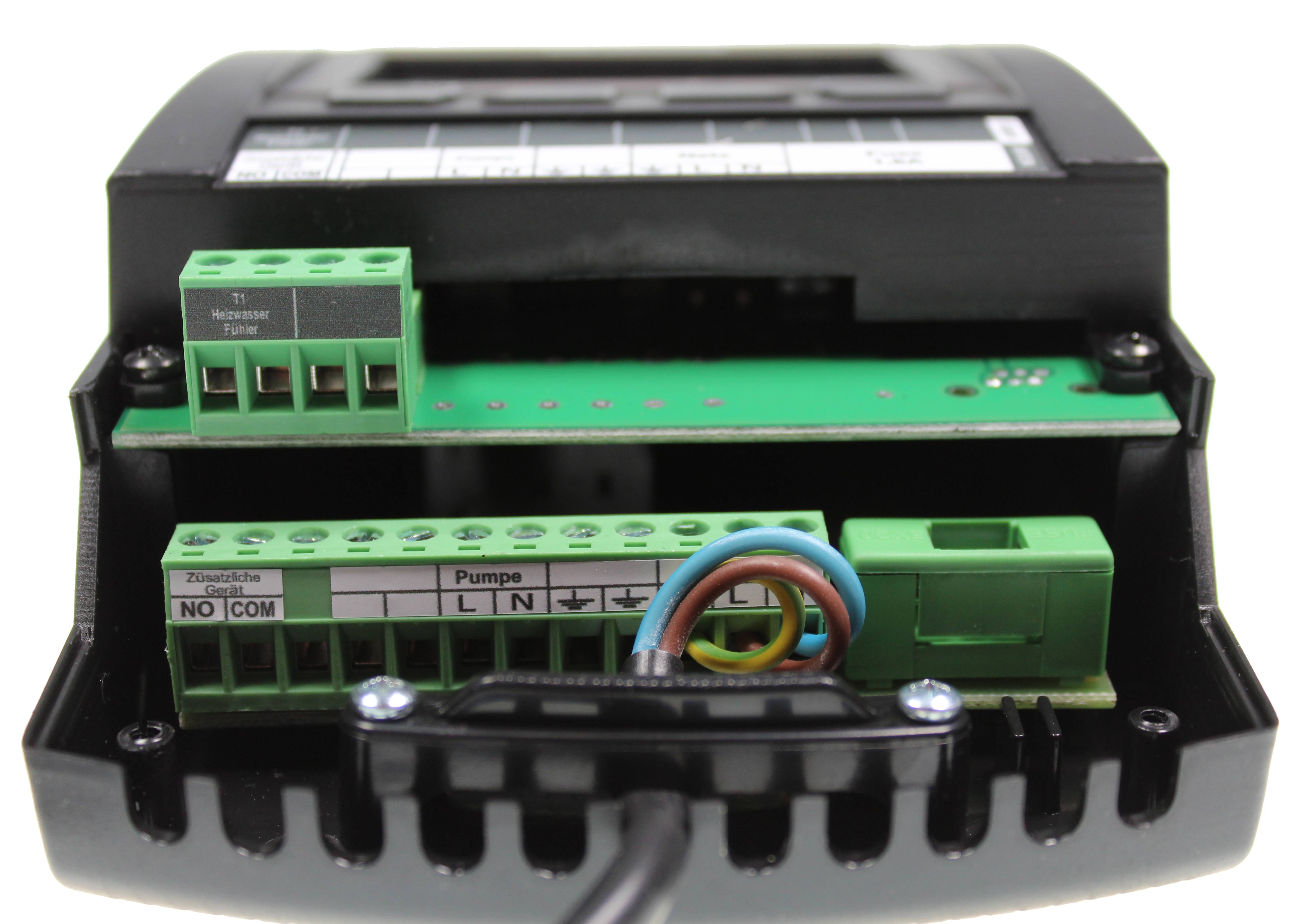

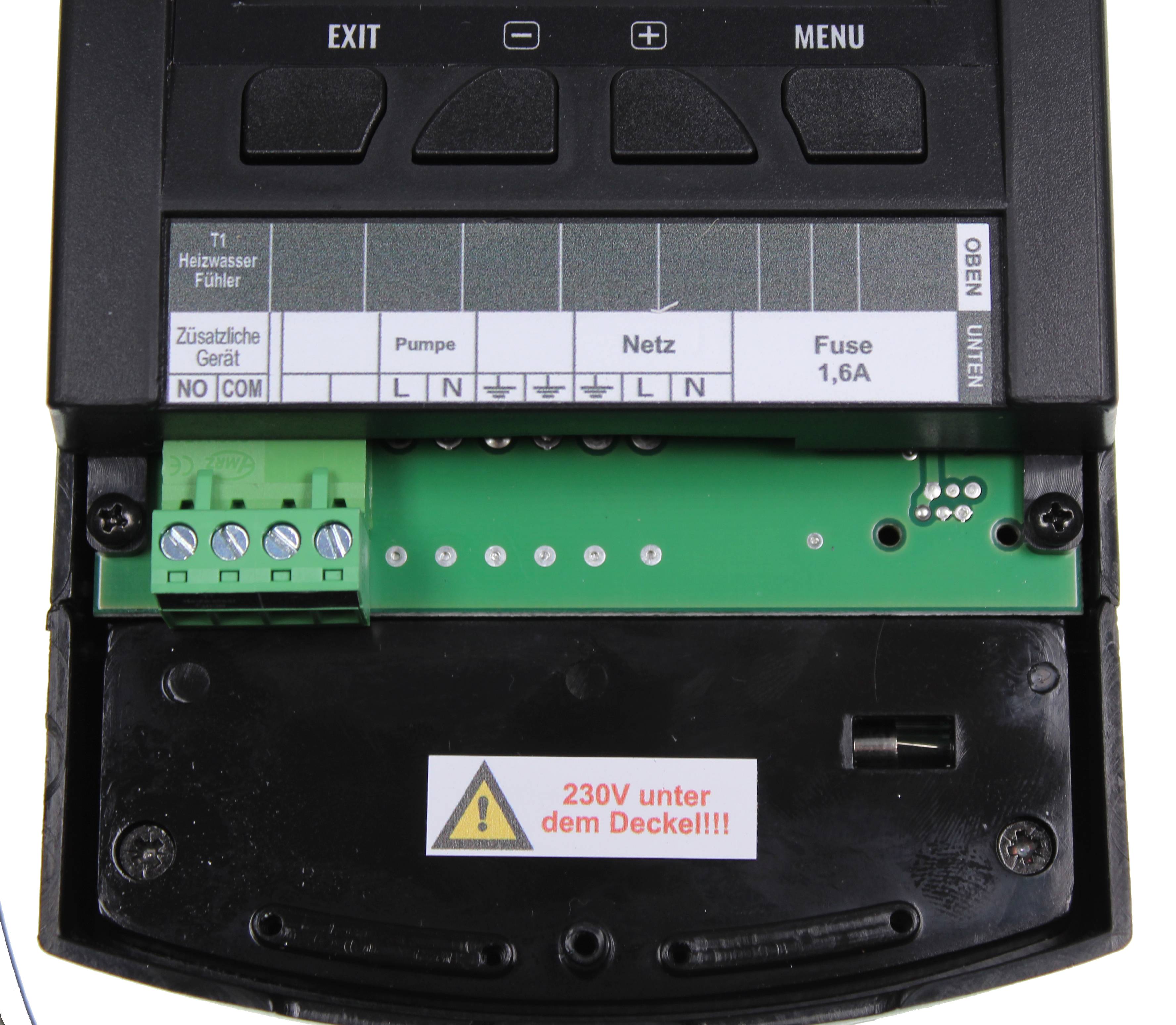

Ein potenzialfreier Schaltkontakt läuft synchron mit der Pumpe und kann etwa zur Wärmeanforderung am Kessel genutzt werden. Praktische Zusatzfunktionen wie ein Anti-Blockierschutz (regelmäßiger automatischer Pumpenlauf) und eine Frostschutzschaltung sorgen für zusätzliche Sicherheit. Beide Schutzfunktionen sind werkseitig aktiviert, lassen sich aber auf Wunsch deaktivieren.
Dank einstellbarer Hysterese ist ein ruhiger Betrieb ohne übermäßiges Takten garantiert. Das System bietet vielseitige Einsatzmöglichkeiten für einfache Speicher-, Zirkulations- oder kleine Heizungsanlagen – schnell montiert und zuverlässig in der täglichen Praxis.
Algorithmus
Pumpe OFF = T1 ≥ T1 soll oder T2 ≥ T2soll
Pumpe ON = T1 < T1 soll und T2 < T2 soll
Pumpe wider OFF = (T1 ≥ T1 soll oder T2 ≥ T2soll) + t
Vorteile
- Einfache Funktionslogik – schaltet nach zwei Temperaturwerten
- Potenzialfreier Kontakt für zusätzlichen Verbraucher (z. B. Kesselanforderung)
- Einstellbare Hysterese verhindert unnötiges Takten
- Anti-Blockierschutz und Frostschutz für maximale Betriebssicherheit
- Universell einsetzbar bei Pufferspeicher, Zirkulation und anderen Anwendungen
- Lieferung komplett mit zwei Temperaturfühlern und Netzkabel
Technische Daten
| Beschreibung | Einheit | Wert |
|---|---|---|
| Stromversorgung | V | 230V 50Hz |
| Leistungsaufnahme | W | 2 |
| Umgebungstemperatur | °C | 0–50 |
| Schaltleistung | A | 1 |
| Messbereich | °C | 0–90 |
| Messfehler | °C | +/-1 |
| Einstellbereich Temperatur | °C | 0–90 |
| Sensor 1 | - | KTY 81-210, 2 m |
| Sensor 2 | - | KTY 81-210, 2 m |
| Länge des Netzkabels | m | 1 |
| Potenzialfreier Kontakt | - | schaltet synchron mit der Pumpe |
Lieferumfang
- Master DE.43 Regelung
- 2x KTY 81-210 Sensoren (je 2 m)
- 1x Netzkabel (1 m)
FAQ
- Wie arbeitet der Master DE.43 in der Praxis
- Die Regelung aktiviert die Pumpe, wenn mindestens einer der beiden Temperaturwerte (T1 oder T2) unter dem eingestellten Sollwert liegt. Sie schaltet sowohl Pumpe als auch Zusatzkontakt ab, sobald an einem der Sensoren der Zielwert erreicht wird.
- Wie erfolgt die Wiedereinschaltung
- Die Wiedereinschaltung erfolgt, wenn entweder T1 unter T1-Soll minus Hysterese oder T2 unter T2-Soll minus Hysterese sinkt – das reduziert Starts auf das notwendige Maß und minimiert Takten.
- Für welche Anwendungen ist die DE.43 geeignet
- Überall dort, wo einfache, zuverlässige Kontrolle von Zirkulations-, Lade- oder Speicherpumpen gefragt ist – etwa in Heizkreisen, Speichern oder Anbindung zusätzlicher Wärmeerzeuger durch den potenzialfreien Kontakt.
- Welche Schutzfunktionen sind integriert
- Anti-Blockierschutz und Frostschutz – die Pumpe wird regelmäßig aktiviert, um ein Festsetzen zu vermeiden; bei geringen Temperaturen startet die Pumpe automatisch, um ein Einfrieren zu verhindern.
