Master DE.41 Regelung zur Beladung eines Puffer- oder Warmwasserspeichers
Die Master DE.41 ist eine digitale Speicherlade-Regelung, die speziell zur cleveren Steuerung der Beladung von Pufferspeichern oder Warmwasserspeichern eingesetzt wird. Zwei Temperaturfühler (Kessel und Speicher) sorgen dafür, dass die Pumpe nur dann arbeitet, wenn eine festgelegte Temperaturdifferenz erreicht ist UND der Kesselsensor einen individuell einstellbaren Schwellenwert überschreitet. Dies erhöht die Effizienz beim Beladen erheblich und verhindert unnötige Pumpenläufe.
Die Pumpe schaltet aus, wenn entweder die Kesseltemperatur unter der Speichertemperatur liegt oder sie unter die eingestellte Einschalt-Schwelle abzüglich Hysterese fällt. Zusätzlich bietet der potenzialfreie Kontakt die Möglichkeit, parallel zur Pumpe ein weiteres Gerät zu steuern, z. B. einen Wärmeerzeuger (Öl-/Gaskessel) nach Bedarf.
Die integrierte Hysterese verhindert unnötiges Takten. Für maximale Sicherheit sorgen der Anti-Blockierschutz (regelmäßiges automatisches Anlaufen der Pumpe alle 10 Tage) und die Frostschutzfunktion (automatischer Start bei Temperaturen unter 6 °C am Fühler). Beide Schutzfunktionen sind werkseitig aktiviert, können aber auf Wunsch deaktiviert werden.
Algorithmus

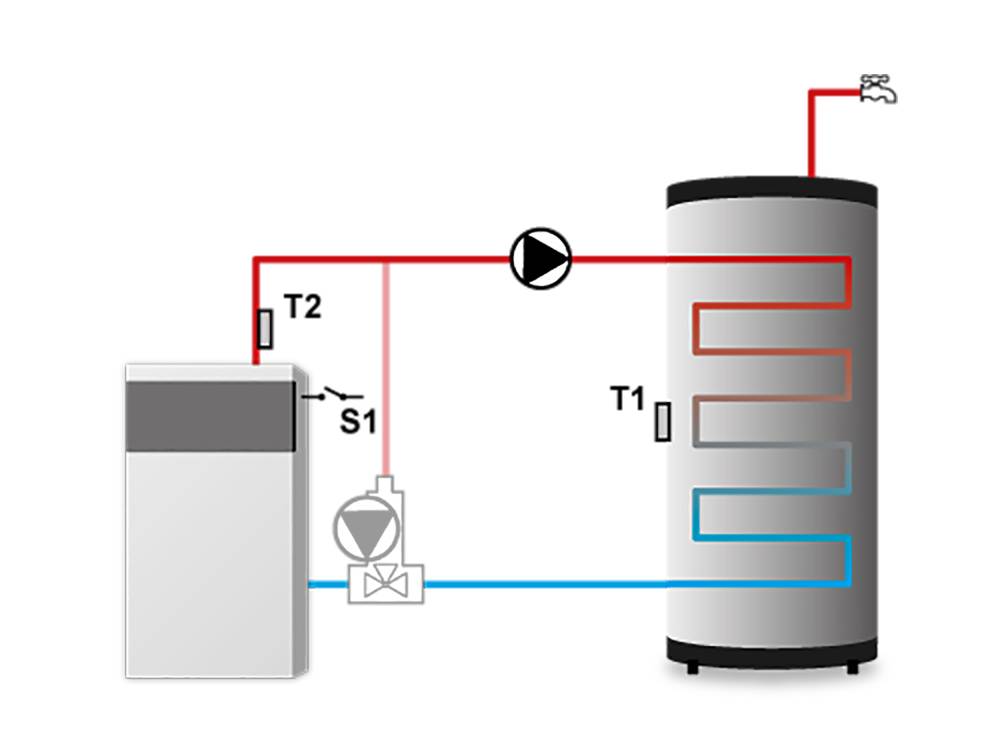

Pumpe ON = T2-T1 ≥ Δ und T2 ≥ T einschaltschw. oder T1 ≤ T ausschalschw. - 3ºC Hysterese
Pumpe OFF = T2 - T1 < T1 oder T2 < T2 einschaltschwelle – 3ºC Hysterese und T1 ≥ T1 ausschaltschwelle
Vorteile
- Optimale Speicher-Beladung nach Temperaturdifferenz und Kesselsollwert
- Flexibler potenzialfreier Kontakt (schaltet mit der Pumpe) – ideal als Wärmeanforderung für zusätzliche Wärmeerzeuger
- Einstellbare Hysterese verhindert unnötiges Takten
- Anti-Blockierschutz für langlebigen Pumpenbetrieb
- Zuverlässige Frostschutzfunktion für Ihre Anlage
- Lieferung komplett mit zwei verbesserten KTY Sensoren und Netzkabel
- Kompakte, benutzerfreundliche Lösung für verschiedenste Heizungsanlagen
Technische Daten
| Beschreibung | Einheit | Wert |
|---|---|---|
| Stromversorgung | V | 230 V 50 Hz |
| Leistungsaufnahme | W | 2 |
| Umgebungstemperatur | °C | 0–50 |
| Schaltleistung | A | 1 |
| Messbereich | °C | 0–90 |
| Messfehler | °C | +/-1 |
| Einstellbereich Temperaturen | °C | 0–90 |
| Sensor 1 | - | KTY 81-210, 2 m |
| Sensor 2 | - | KTY 81-210, 2 m |
| Länge des Netzkabels | m | 1 |
Lieferumfang
- Master DE.41 Speicherregelung
- 2x KTY 81-210 Sensoren (je 2 m)
- 1x Netzkabel (1 m)
FAQ
- Wie funktioniert die Pumpensteuerung beim Master DE.41
- Die Pumpe schaltet ein, wenn die Temperaturdifferenz zwischen Kessel und Speicher groß genug ist UND der Kessel seinen Schwellwert überschreitet. Die Pumpe schaltet ab, wenn die Kesseltemperatur entweder unter die Speichertemperatur fällt oder unterschrittene Kesselschwelle minus fest eingestellte Hysterese erreicht.
- Welche Rolle spielt der potenzialfreie Kontakt
- Der potenzialfreie Kontakt schaltet synchron mit der Pumpe und kann beispielsweise genutzt werden, um einen zusätzlichen Wärmeerzeuger oder ein externes Steuerungssignal anzuschließen.
- Welche Schutzfunktionen sind vorhanden
- Der Anti-Blockierschutz lässt die Pumpe regelmäßig automatisch anlaufen, um Festsitzen zu verhindern. Die Frostschutzfunktion sorgt dafür, dass die Pumpe unter 6 °C automatisch eingeschaltet wird – beides schützt Anlage und Pumpe und ist bei Lieferung aktiviert.
- Für welche Anwendungen ist Master DE.41 geeignet
- Für die automatische Beladung von Puffer- und Warmwasserspeichern im Zusammenspiel mit verschiedenen Wärmeerzeugern – besonders bei Systemen mit Temperaturdifferenzregelung und Hystereseanforderung.
