Beschreibung

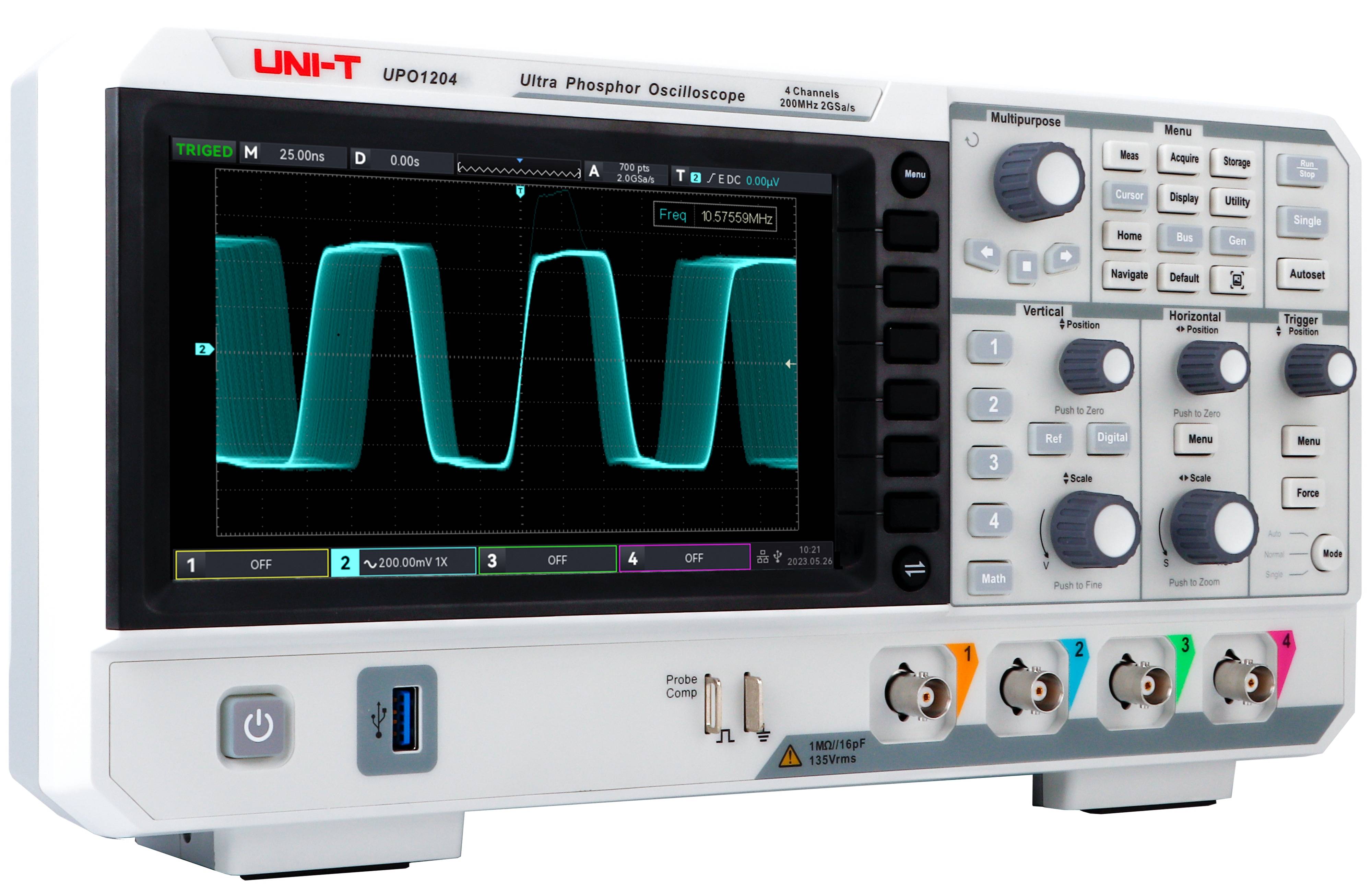

Das digitale Oszilloskop der UPO1000-Serie nutzt die neu entwickelte digitale 3D-Technologie Fast Acquire Phosphor™ von UNI-T. Das Gerät ist mit einer Bandbreite von 200 MHz ausgestattet und die Echtzeit-Abtastrate beträgt bis zu 2 GSa/s. Die gesamte Serie ist standardmäßig mit 4 Kanälen ausgestattet; unterstützt unabhängiges DVM-Modul; verfügt über umfangreiche Trigger- und Busdekodierungsfunktionen und unterstützt Hardware-Echtzeitdekodierung im gesamten Speicher. Es kann in großem Umfang in den Bereichen Kommunikation, Halbleiter, Computer, Design integrierter Schaltkreise, Instrumentierung, Industrieelektronik, Unterhaltungselektronik, Automobilelektronik, Feldwartung, Forschung und Entwicklung/Bildung und vielen anderen Bereichen eingesetzt werden. Features: - Die maximale Speichertiefe beträgt 56 Mpts - Wellenform-Erfassungsrate von bis zu 500.000 Wfms/s - Ermöglicht die kontinuierliche Wellenformaufzeichnung von 120.000 Bildern in Echtzeit - Automatische Messung von 36 Wellenformparametern - Der Messbereich ist in Bildschirm- und Cursorbereich unterteilt - DVM unterstützt AC/DC-TRMS-Messungen (True Virtual Value) - Innovative RS232-, I2C- und SPI-Vollspeicherhardware für Echtzeit-Dekodierung - Ultra-Phosphor-Anzeigeeffekt, 256-Graustufen-Anzeige - Unterstützt den programmierbaren SCPI-Standardbefehl - Unterstützt Web-Zugriff und -Kontrolle Technische Daten: - Betriebsspannung: 100...240 V~ - Kanäle: 4 - Display: 17,78 cm (7") TFT-LCD, WVGA (800x480 Pixel) - Bandbreite: 200 MHz - Abtastrate: 2 GSa/s (Single Channel), 1GSa/s (Dual Channels), 500MSa/s (Four Channels) - Speichertiefe: 56 Mpts - Anstiegszeit: ≤ 1,8 ns - Eingangskopplung: DC, AC, GND - Y-Teiler: 500μV/div...20 V/div - X-Teiler: 1 ns/div...1000 s/div - Vertikale Auflösung A/D Konverter: 8 bit - Trigger-Arten: Edge, Pulse Width, Video, Slope, Runt Pulse, Over-Amplitude Pulse, Delay, Timeout, Duration, Setup Hold, Nth Edge
