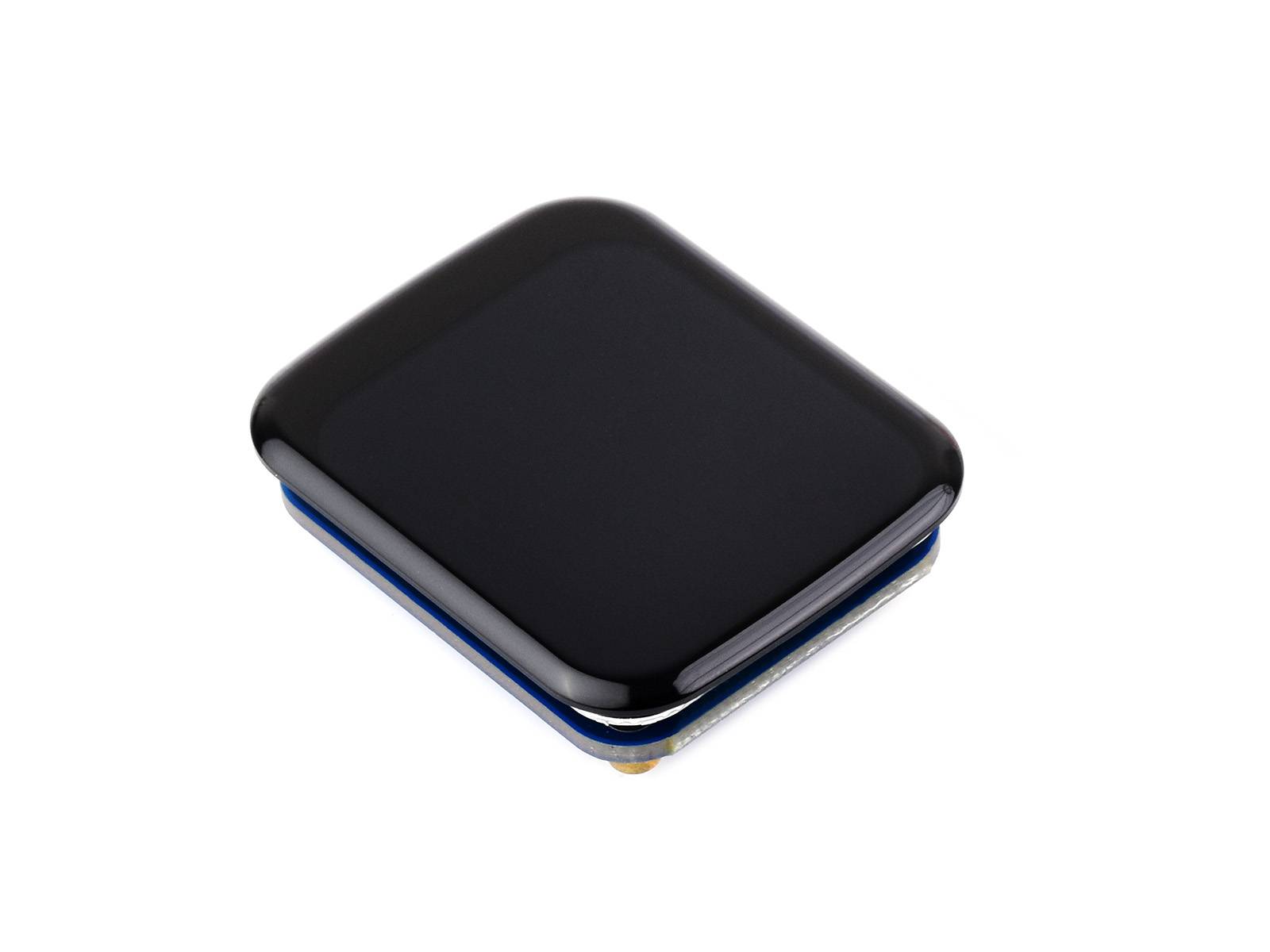

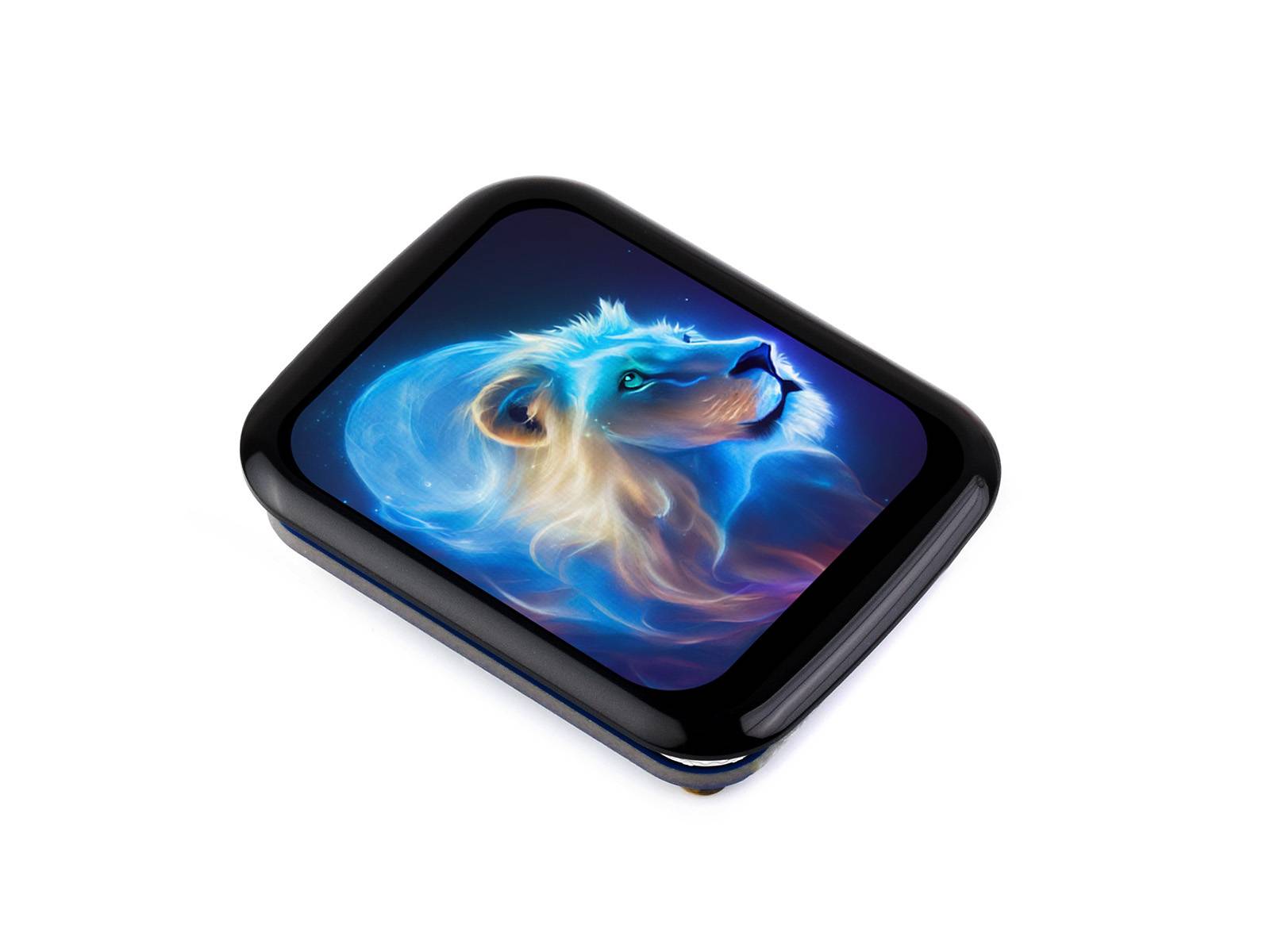

WaveShare 1.69inch Round LCD Display Module 240x280 with Touch panel IPS SPI I2C

Überblick

WaveShare 1.69inch Round LCD Display Module 240x280 with Touch panel IPS SPI I2C

Beschreibung

Rundes 1,69-Zoll-LCD-Anzeigemodul mit Touchpanel, Micro-LCD-Anzeige, 240x280-Auflösung, IPS, SPI- und I2C-Kommunikation, 262K-Anzeigefarbe. Eingebetteter ST7789V2-Treiber und kapazitiver Touch-Steuerungschip CST816T.

• Größe: 1,69"
• Auflösung: 240 x 280
• Anzeigefarbe: 262 K
• Anzeigefeld: IPS
• Anzeigetreiber: ST7789V2
• Anzeigeschnittstelle: SPI
• Touch-Treiber: CST816T
• Touch-Schnittstelle: I2C

Spezifikationen

• Betriebsspannung: 3,3 V/5 V
• Auflösung: 240 x 280 Pixel
• Anzeigetreiber: ST7789V2
• Touch-Treiber: CST816T
• Anzeigeschnittstelle: 4-Draht-SPI
• Touch-Schnittstelle: I2C
• ANZEIGEFELD: IPS
• Berührungstyp: Kapazitiv
• Displaygröße: 27,972 x 32,634 mm
• PIXELGRÖSSE: 0,11655 x 0,11655 mm
• Modulgröße: 33,13 x 41,13 mm

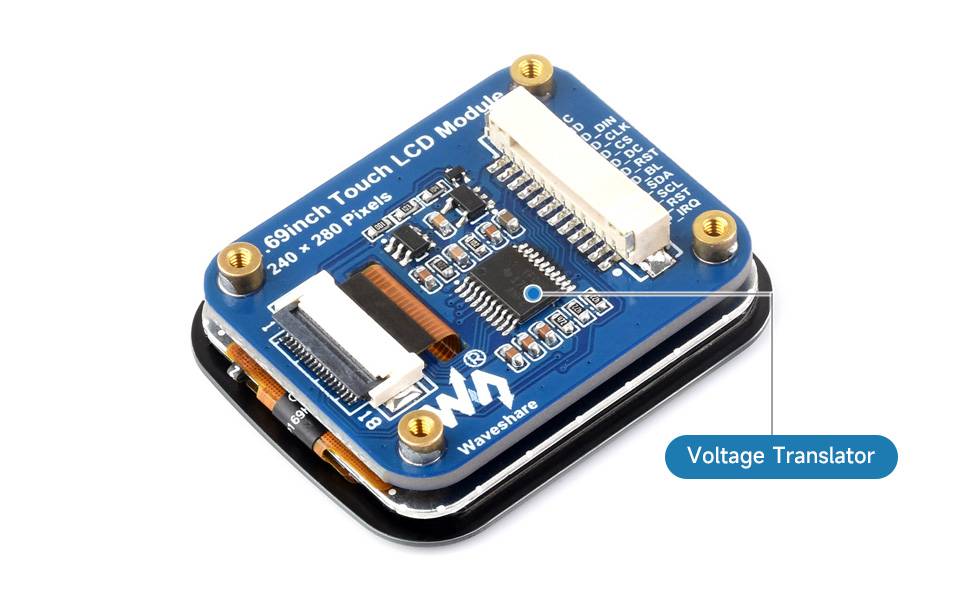

Onboard-Spannungsumsetzer

• Kompatibel mit 3,3 V/5 V Stromeingang

SPI- und I2C-Steuerungsschnittstellen

• Eingebetteter ST7789V2-Treiber und kapazitiver Touch-Steuerungschip CST816T

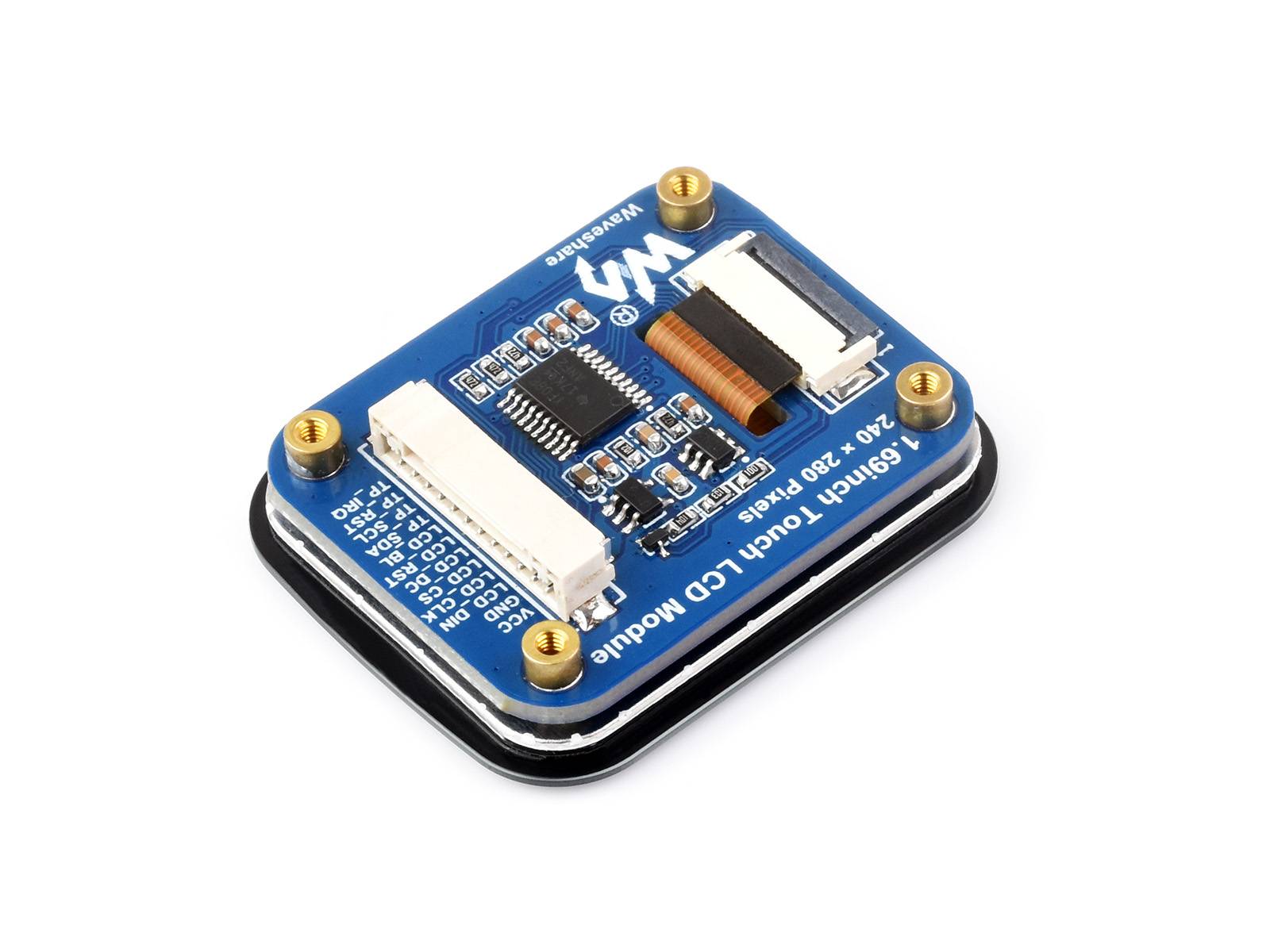

Pinbelegung

• VCC: Strom (3,3 V/5 V Eingang)
• GND: Masse
• LCD_DIN: SPI MOSI-Pin
• LCD_CLK: SPI-Takt-Pin
• LCD_CS: LCD-Chipauswahl, niedrig aktiv
• LCD_DC: LCD-Daten-/Befehlsauswahl (hoch für Daten, niedrig für Befehl)
• LCD_RST: LCD-Reset, niedrig aktiv
• LCD_BL: LCD-Hintergrundbeleuchtung
• TP_SDA: TP-Daten-Pin
• TP_SCL: TP-Uhr-Pin
• TP_RST: TP-Reset, niedrig aktiv
• TP_IRQ: TP-Interrupt-Pin

Wiki:www.waveshare.com/wiki/1.69inch_Touch_LCD_Module

Lieferumfang

• 1,69-Zoll-Touch-LCD-Modul x1
• GH1.25 12Pin-Kabel x1
