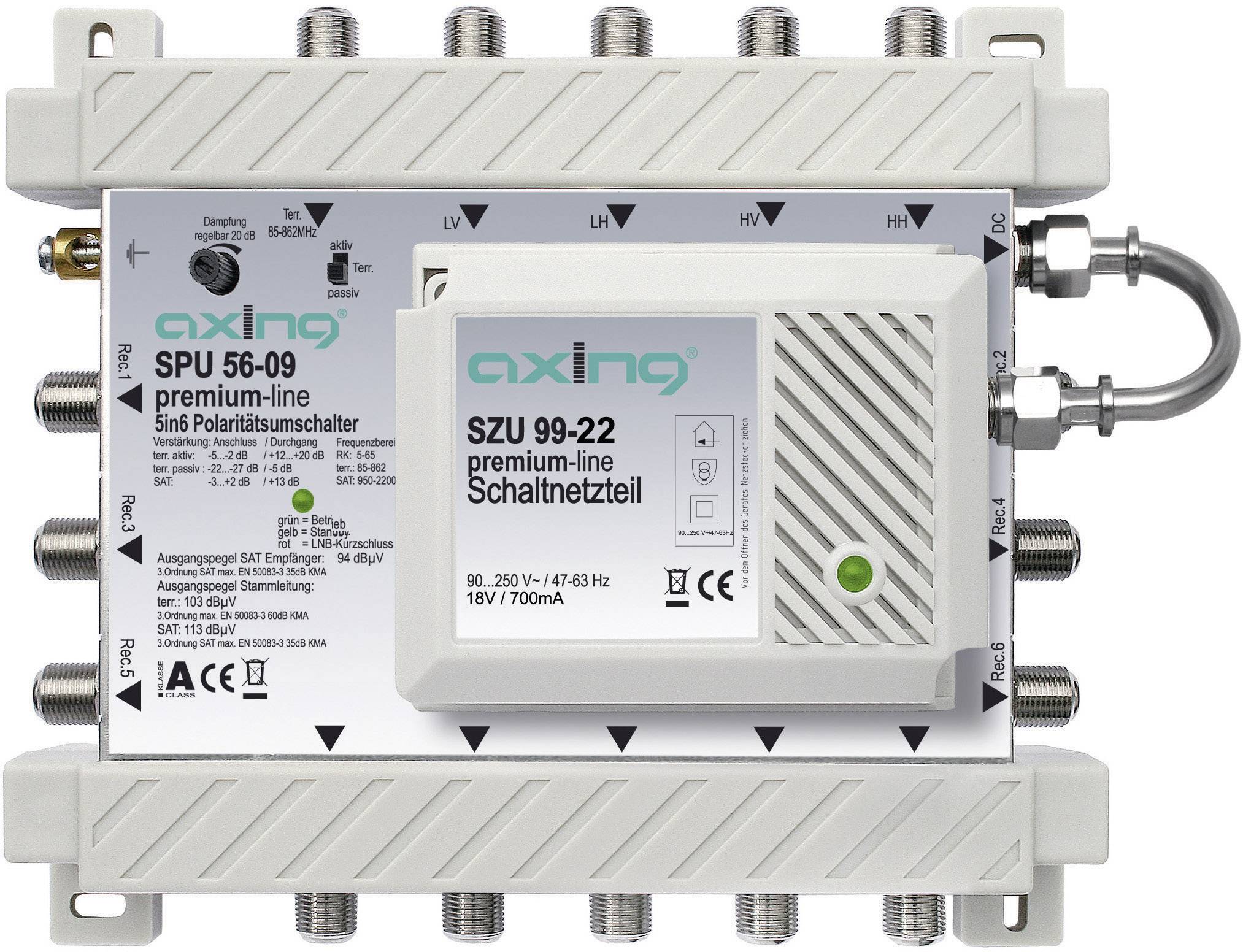

Axing SPU 56-09 SAT Multischalter Eingänge (Multischalter): 5 (4 SAT/1 terrestrisch) Teilnehmer-Anzahl: 6 StandBy-Funktion

Überblick

5 Eingänge (4 Sat + 1 Terr.)
Für bis zu 6 Teilnehmer
Für Quattro- und Quad-LNB geeignet
HDTV- und 3D-tauglich
rückkanaltauglich 5 - 65 MHz (passiv)
SAT und terrestrisch aktiv (terr passiv schaltbar)
Schaltnetzteil absetzbar

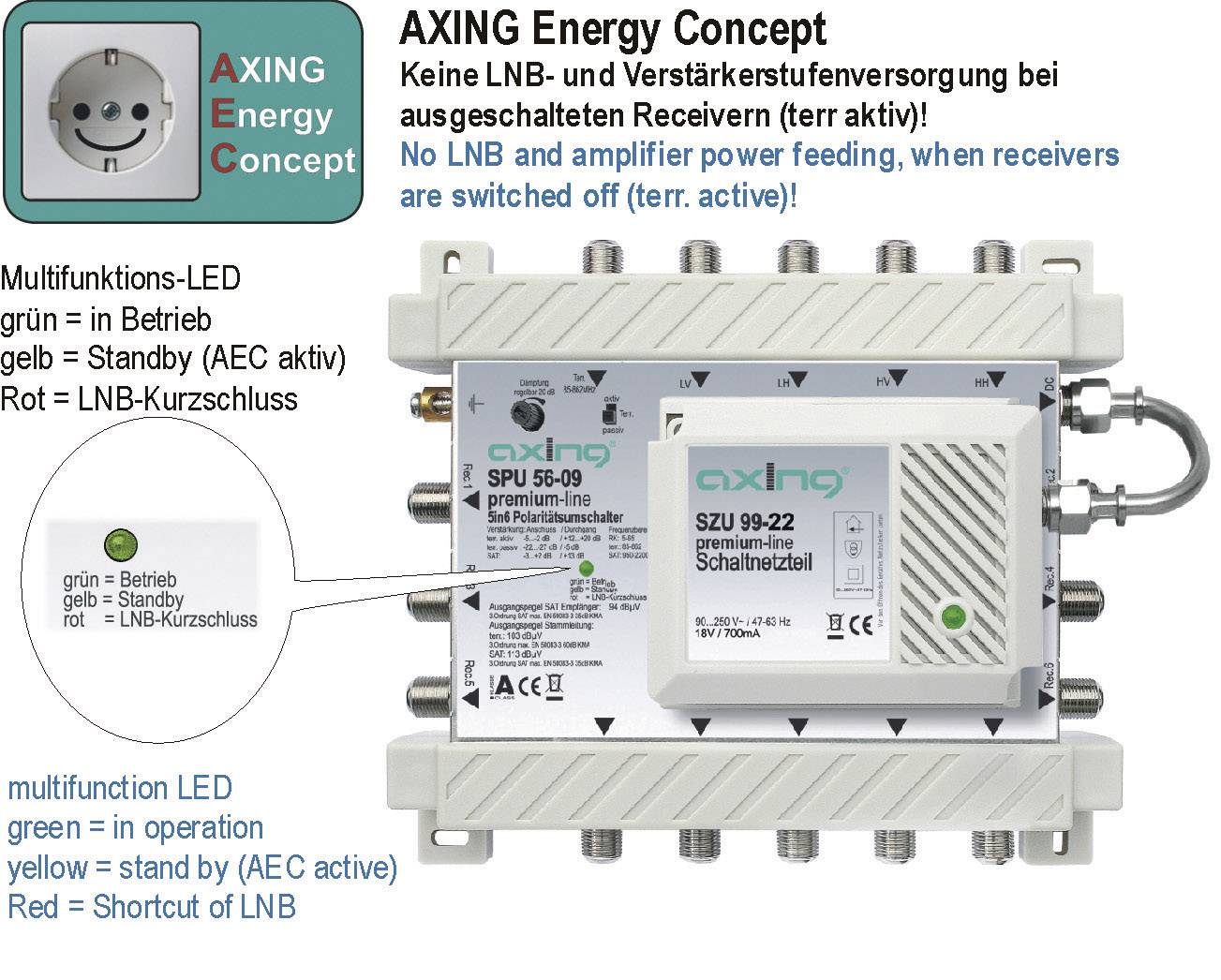

Multifunktions LED, AEC (AXING Energy Concept)

Beschreibung

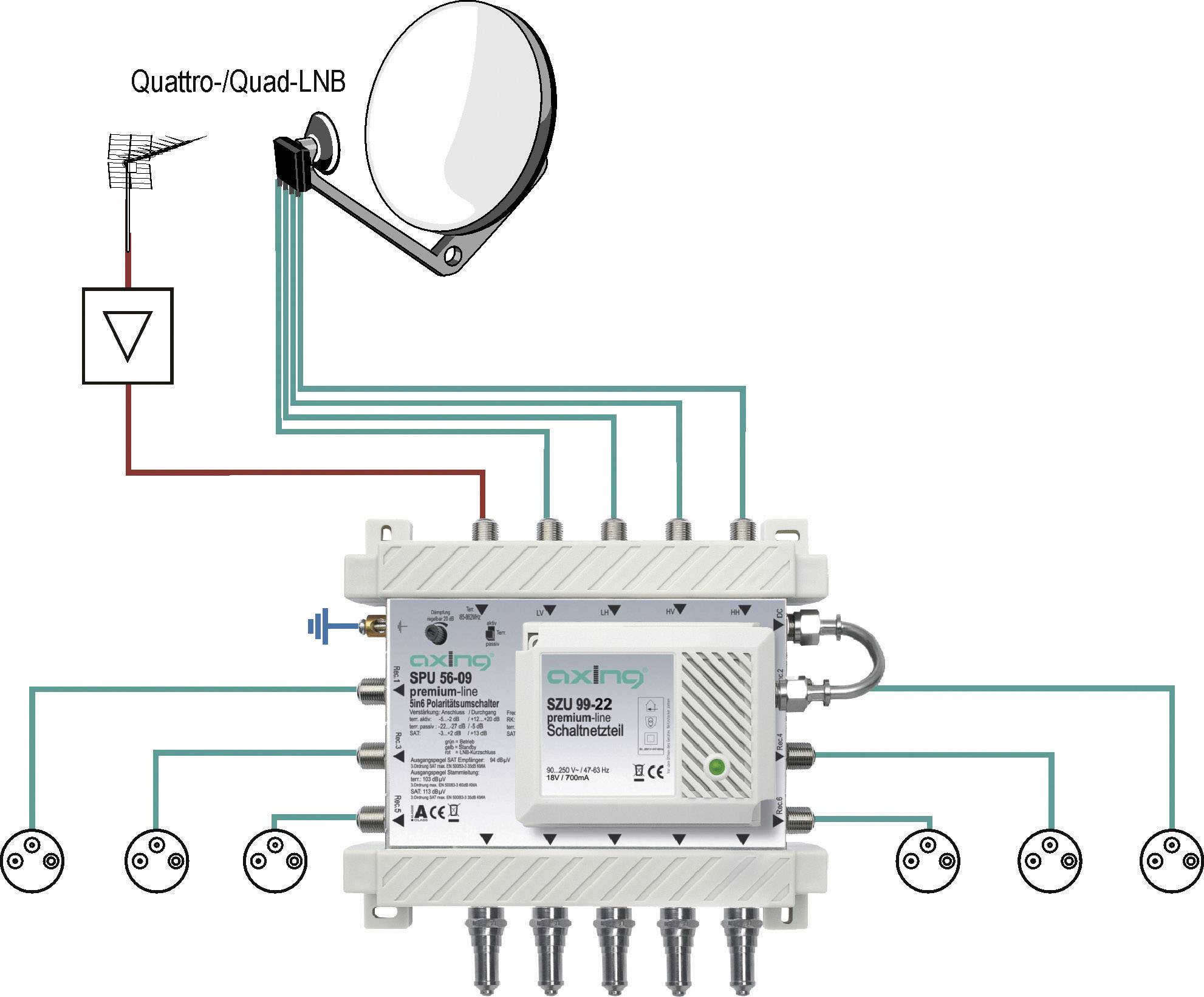

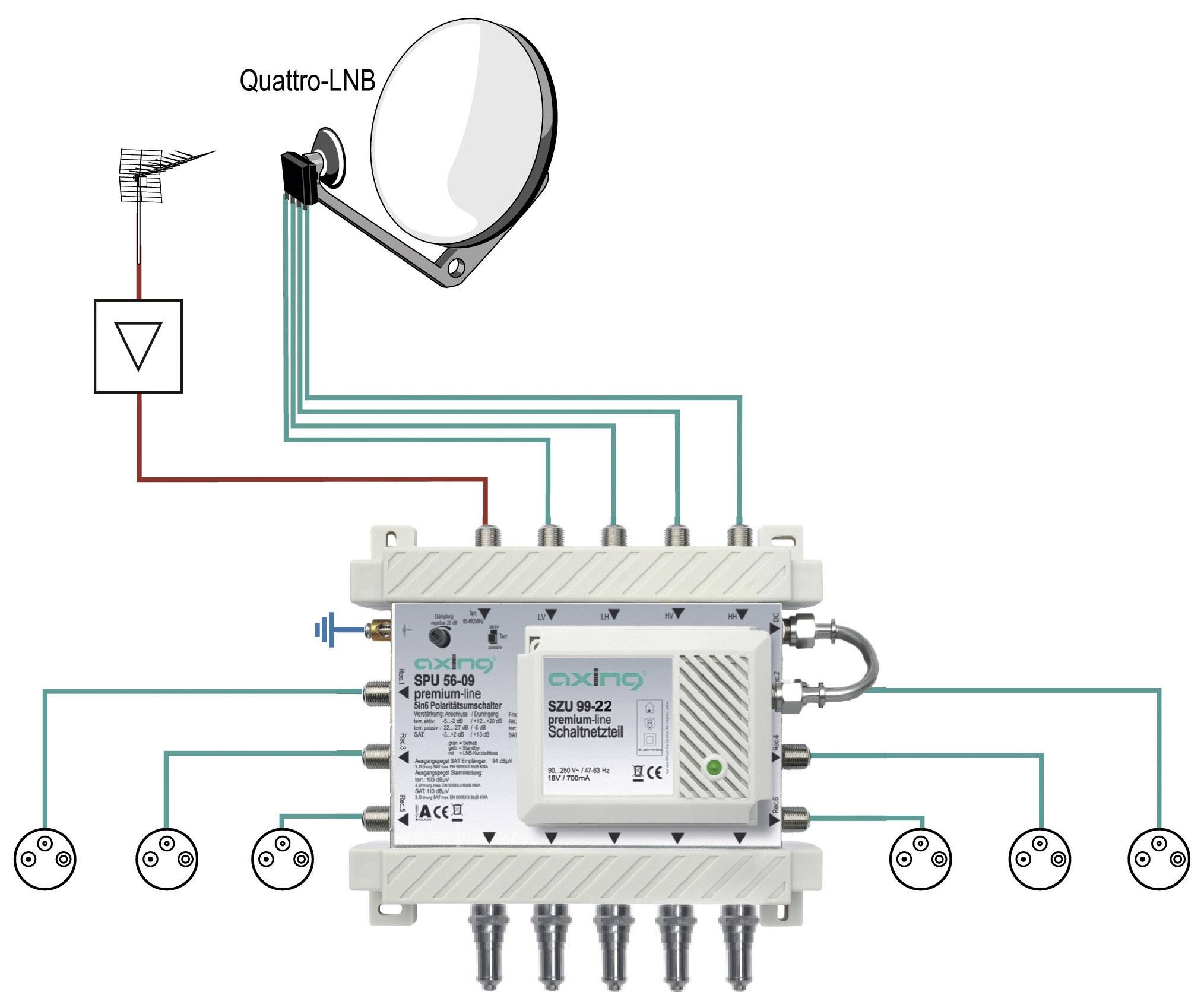

Multischalter mit 5 Eingängen (4 x SAT, 1 x terr.) für die Signalverteilung an 6 Teilnehmer. Das terrestrische Signal kann mit eingespeist werden. Quattro-LNBs müssen generell mit einem Multischalter benutzt werden.
Die Geräte sind für den Einsatz zum Verstärken sowie Verteilen von Satellitensignalen im Haus geeignet.

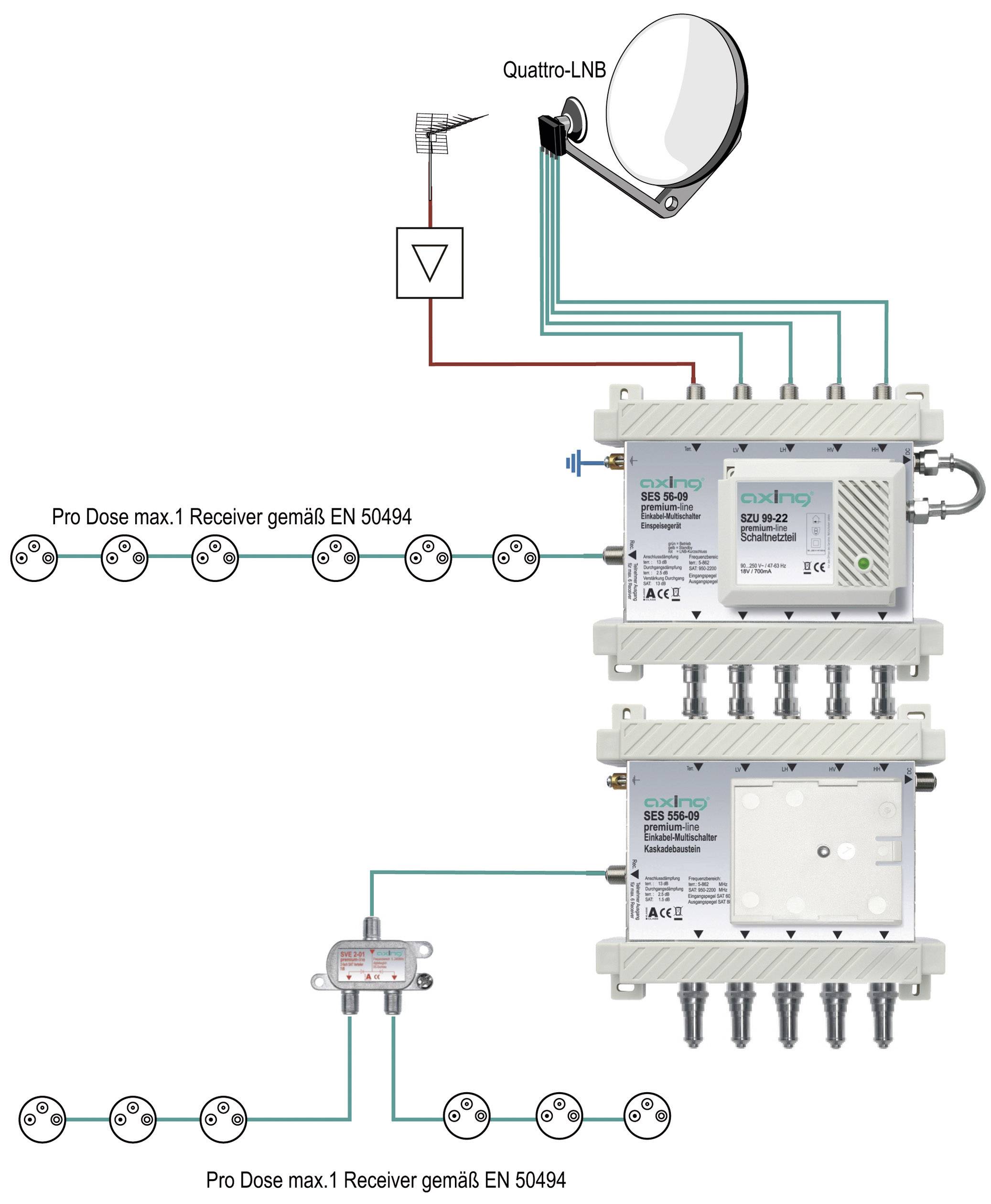

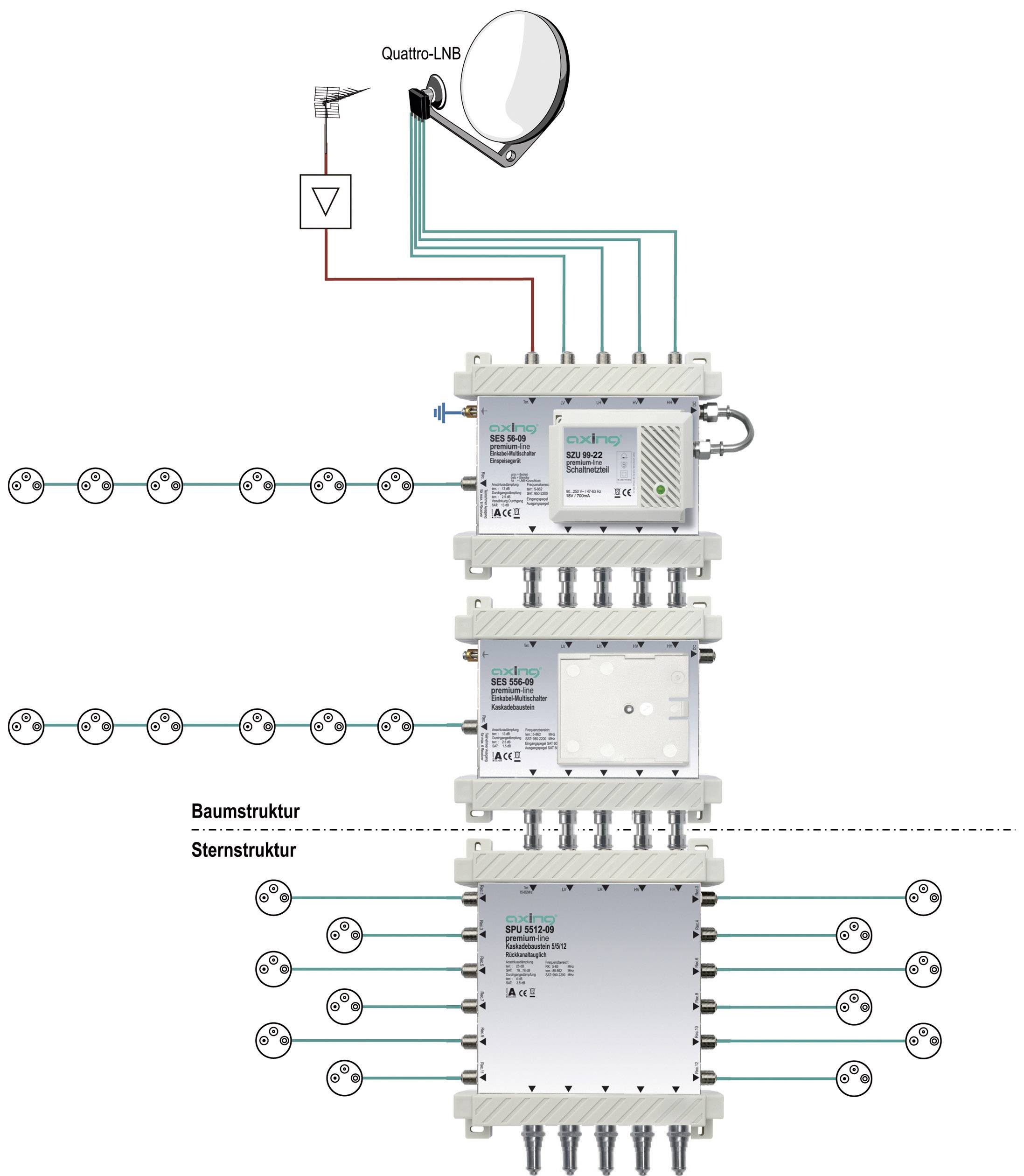

Die Polaritätsumschalter SPU 54-09, SPU 56-09, SPU 510-09 und SPU 516-09 können mit den Kaskadebausteinen SPU 556-09, SPU 558-09, SPU 5512-09 und SPU 5518-09 erweitert werden.
Verbinden Sie die Ausgänge der Polaritätsumschalter mit den Eingängen der Kaskadebausteine. Verwenden Sie dazu z.B. F/F-Quickfix-Adapter (nicht im Lieferumfang enthalten). Schließen Sie die Ausgänge des letzten Kaskadebausteins mit den beiliegenden Abschlusswiderständen.
Wenn sich in der Nähe des Multischalters keine Netzsteckdose befindet, kann das Netzteil des Polaritästumschalters abgesetzt und der Polaritätsumschalter über ein entsprechend langes Koaxkabel versorgt werden (max. 10 m lang).

Eigenschaften

Klasse A Schirmung · Multifunktions LED (mit Fehler bzw. Kurzschlusserkennung) · AXING Energy Concept (Stromsparfunktion) · Frequenzbereich (Rückkanal/ terrestrisch/ Sat): 5 - 65 MHz / 85 - 862 MHz / 950 - 2200 MHz · Verstärkung - Anschluss: terrestrisch aktiv: -5 bis -2 dB · Terrestrisch passiv: -22 bis -27 dB · SAT:-3 bis 2 dB · Verstärkung - Durchgang: terrestrisch aktiv: 12 bis 20 dB · terrestrisch passiv: -5 dB · SAT: 13 dB · Schaltnetzteil mit Stromsparfunktion (automatische Abschaltung der LNB-Versorgung bei ausgesteckten/-geschalteten Receivern, deaktivierbar) · Ausgangspegel SAT-Empfänger: 94 dBµV · Anschlüsse: F · Schaltnetzteil: 90...250 V / 47...63 Hz · Ausgangsspannung: 18 V=/0,5A · Betriebsanzeige per LED.

Lieferumfang

• Multischalter
• Netzteil
• Anleitung.
