WaveShare Industrial USB TO TTL (D) Serial Cable (FT232RNL) for Raspberry Pi 5

Beschreibung

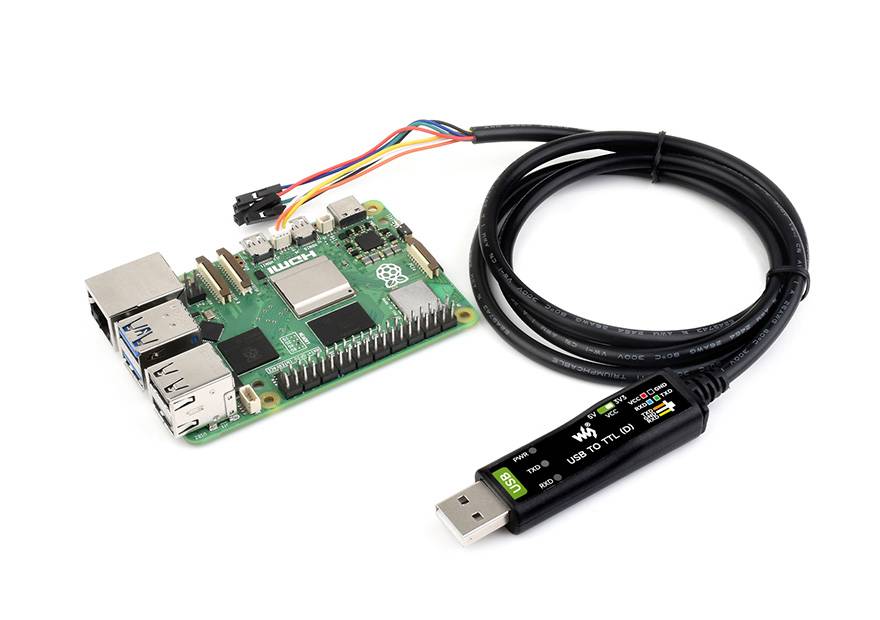

Industrielles serielles USB-zu-TTL-Kabel, verwendet den Original-FT232RNL-Chip, integrierte Stromversorgung und Signalanzeigen, unterstützt die Spannungspegelumschaltung von 3,3 V/5 V und verfügt über eine integrierte Selbstwiederherstellung Sicherungen, ESD- und IO-Schutzdiodenschaltungen usw. Es ist kompakt, eignet sich für das Debuggen der seriellen Schnittstelle von Industrieanlagen und kann direkt an den Raspberry Pi 5 angeschlossen werden.

Spezifikationen

• Produktkategorie: Industrielles serielles USB-zu-TTL-Kabel
• Chipschema: FTDI Original FT232RNL
• Host-Port: USB
• Datenrate: 300 Bit/s ~ 3 Mbps
• Geräteport: UART
• USB-Anschluss
  • Anschluss: USB-A
  • Schutz: Selbstwiederherstellungssicherung, ESD-Schutz
• UART-Port
  • Anschluss: getrennte 4-polige Buchsenleiste + narrensicherer 3-poliger SH1.0-Anschluss
  • Schutz: IO-Schutzdiode

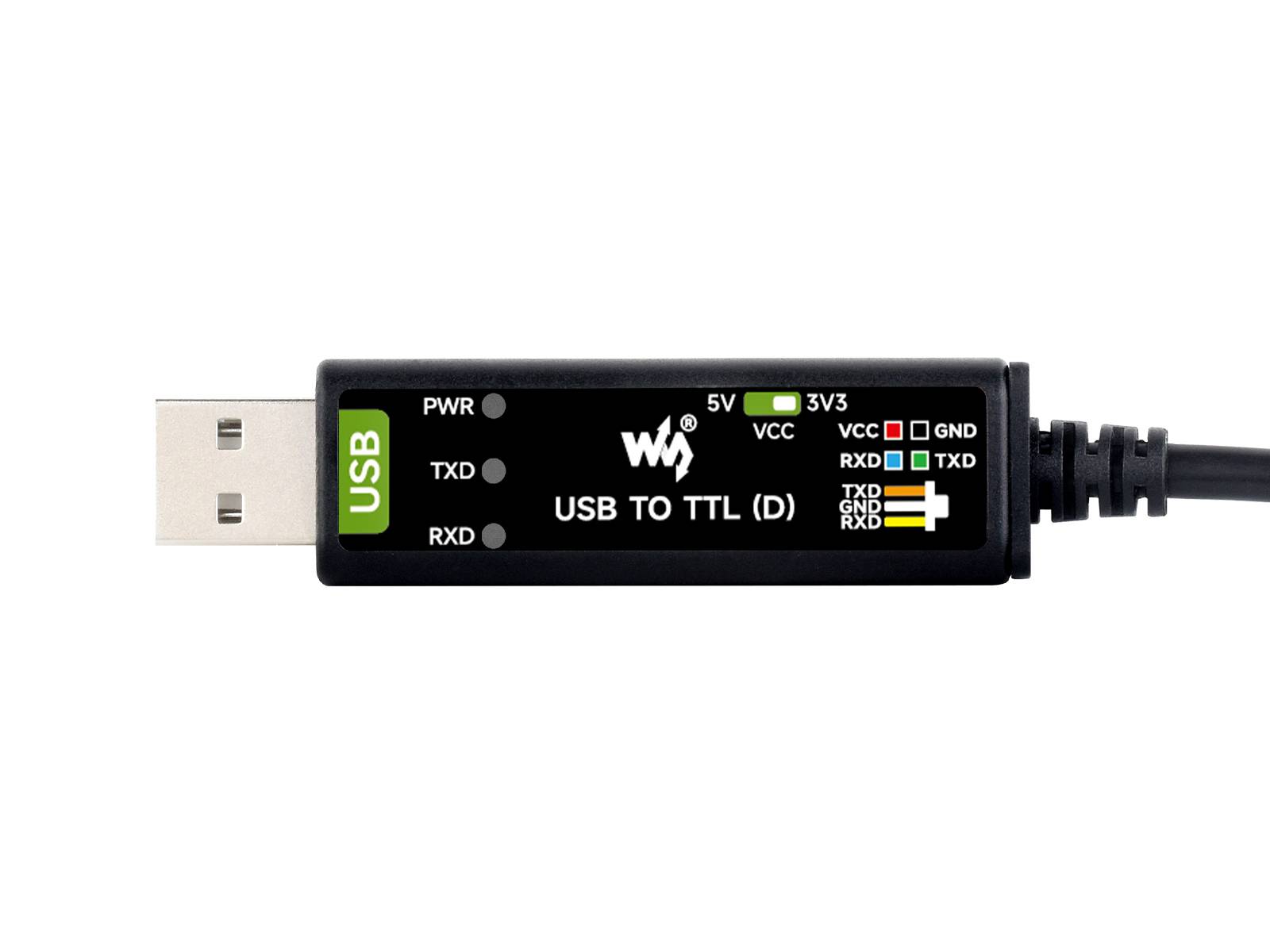

• Indikator
  • PWR: Betriebsanzeige, schaltet sich ein, wenn eine USB-Verbindung besteht und Spannung erkannt wird
  • TXD: TX-Anzeige, leuchtet, während der USB-Anschluss Daten sendet
  • RXD: RX-Anzeige, leuchtet, während der Geräteport Daten zurücksendet

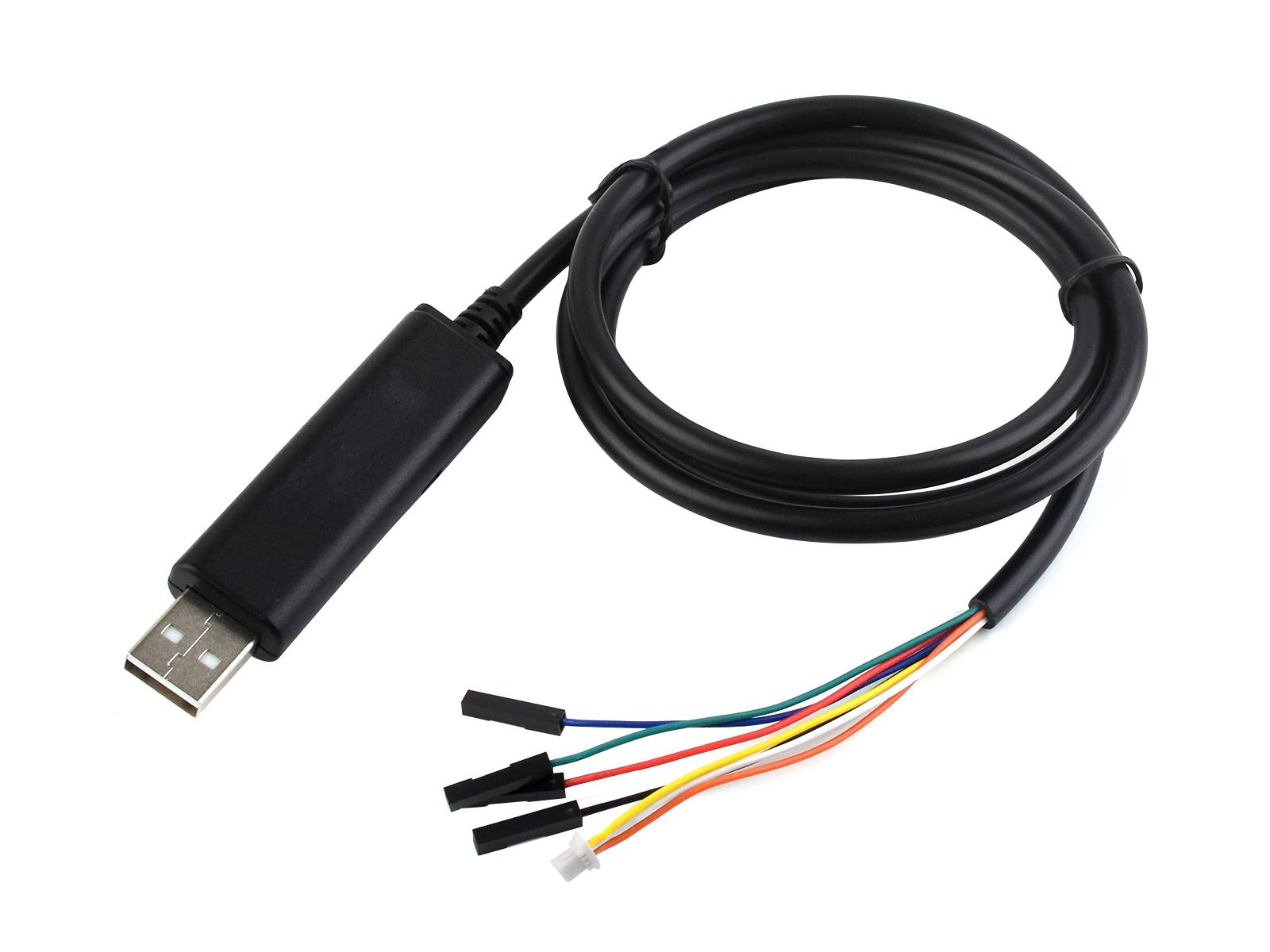

• Kabel: Schwarz, PVC-Mantel, Gesamtlänge 1 m

Pinbelegung

• VCC: 3,3 V- oder 5 V-Ausgang, per Schalter konfiguriert
• GND: Masse
• TXD: Verbindung zu MCU.RXD (Signalrichtung: MCU.RX < < FT232 < < PC.TX)
• RXD: Verbindung zu MCU.TXD (Signalrichtung: MCU.TX > > FT232 > > PC.RX)

Wiki:www.waveshare.com/wiki/USB_TO_TTL_(D)

Lieferumfang

• USB ZU TTL (D) x1
