Beschreibung

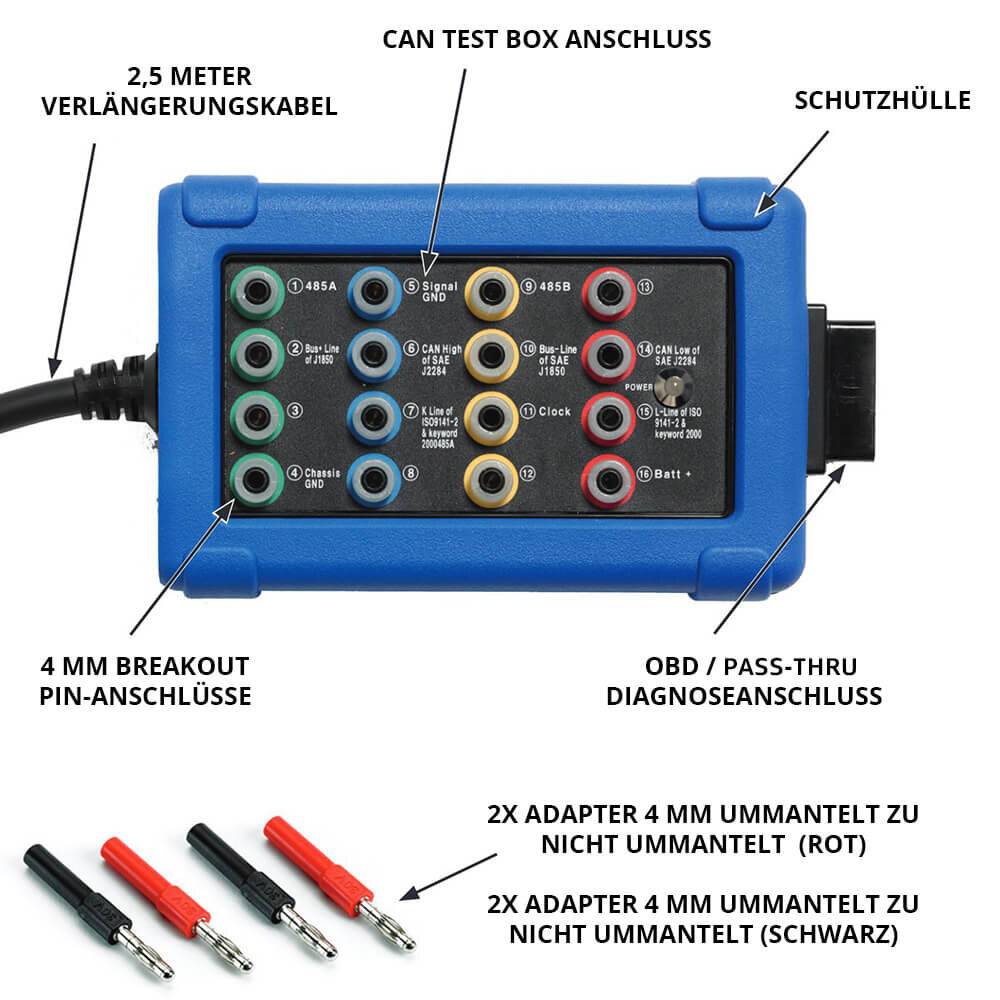

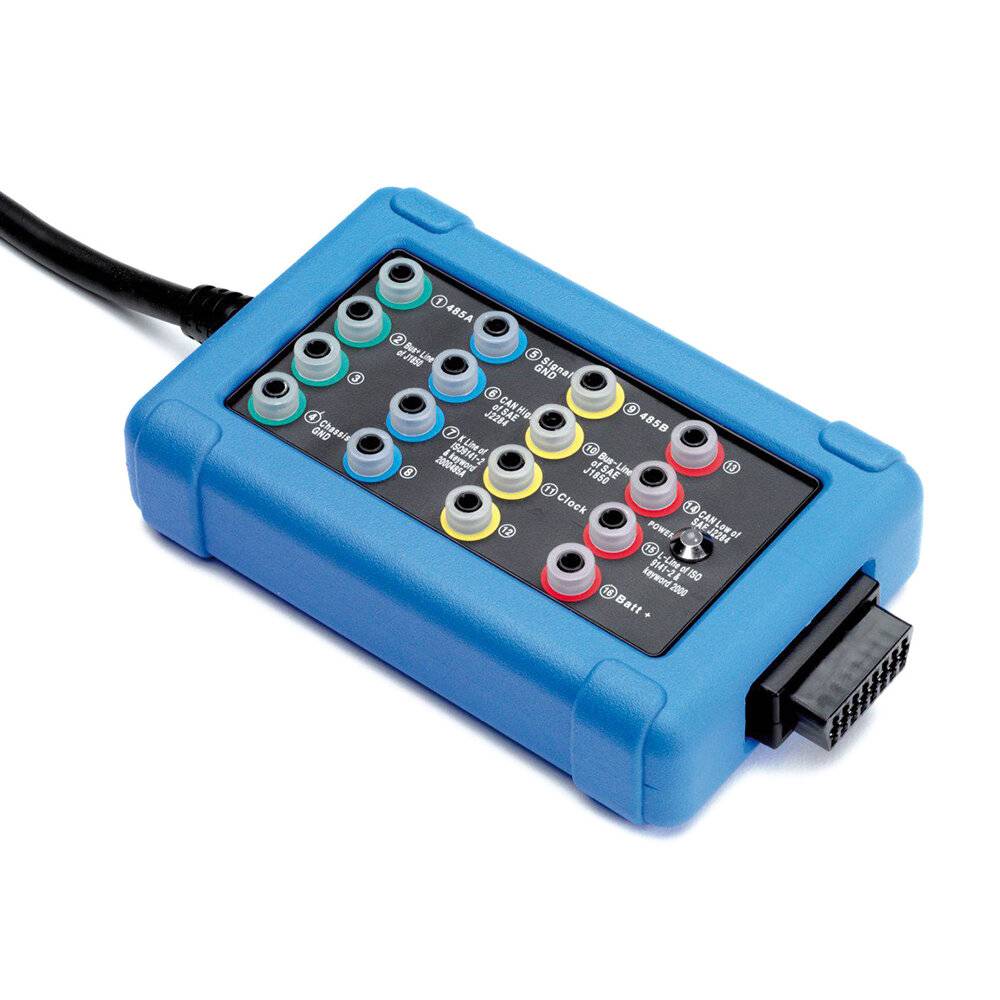

Mit der CAN Test Box erhalten Sie Zugriff auf die 16 Pins des Diagnoseanschlusses, der in allen modernen Fahrzeugen verbaut ist. Je nach Fahrzeugkonfiguration können Sie somit Strom, Masse und die CAN Bus Qualität überprüfen.
Schließen Sie mithilfe unserer Prüfleitungen Ihr PicoScope oder ein anderes, geeignetes Oszilloskop an die CAN Test Box an, um verschiedene Signale, wie z. B. CAN high und CAN low zu überwachen. Alle Pin-Anschlüsse der CAN Test Box sind mit 4 mm Buchsen kompatibel. Die nummerierten und beleuchteten Anschlüsse leuchten zudem, wenn Signaldaten am entsprechenden Pin vorhanden sind. Pulsierende LEDs zeigen an, dass Signale auf high/low gezogen werden.

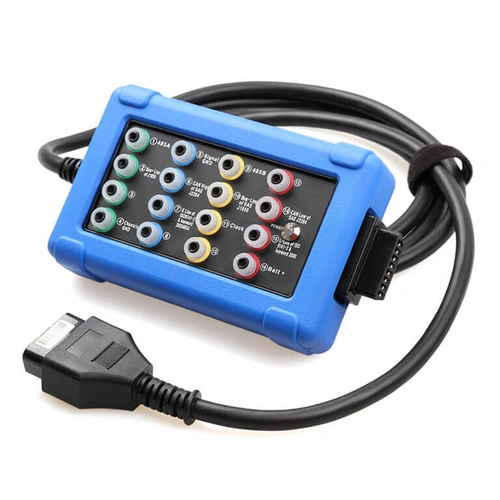

Das 2,5 m lange Kabel der CAN Test Box ermöglicht Ihnen ein bequemes Arbeiten sowie einen zusätzlichen Pass-Thru Anschluss. Durch den Diagnoseanschluss wird die Box mit Strom versorgt, somit sind weder Batterien, noch ein Netzteil erforderlich.
Mehr Informationen zu diesem Produkt finden Sie im englischsprachigen Benutzerhandbuch.
