Beschreibung

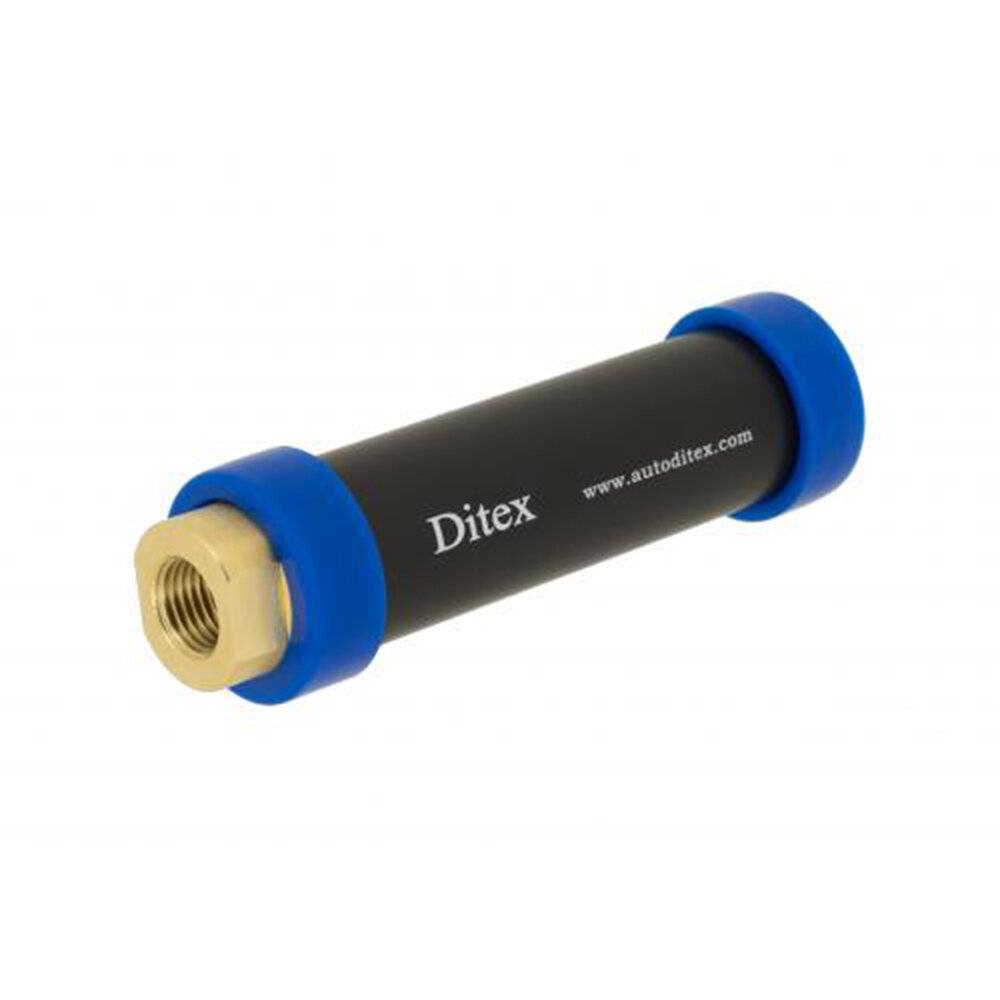

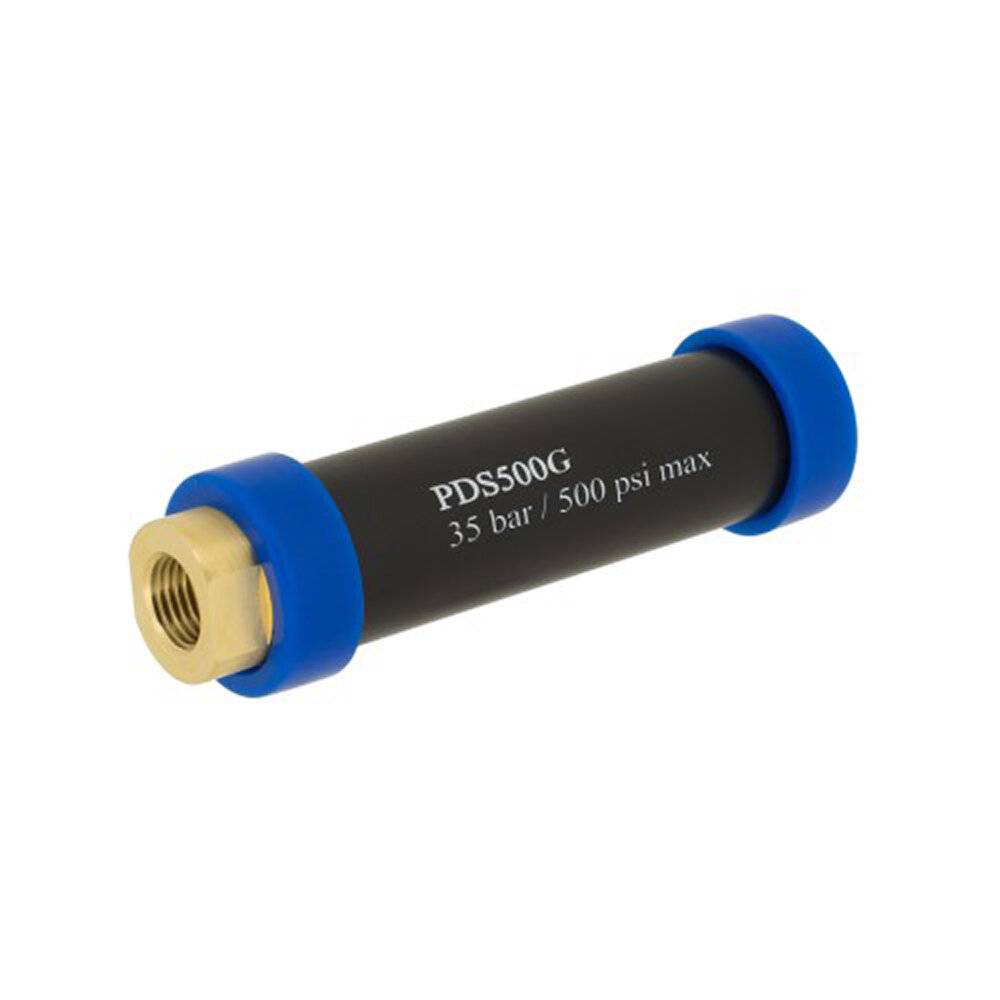

Der Druck-Diagnose-Sensor PDS500 G ist ein 100 µS schneller und kostengünstiger Automobil-Druckwandler mit automatischer Nullung. Er ist mit allen modernen Automobil- und Industrie-Oszilloskopen kompatibel und deshalb nicht nur mit den Ditex CarScope Oszilloskopen nutzbar.
Der PDS500 G zeichnet sich durch die automatische Nullung und extrem schnelle 100 µS Ansprechzeit von 10 - 90 % des Gesamtmaßstabs aus. Dies macht genaue Messungen von sich schnell verändernden Signalen in einem weiten Druckbereich möglich. Als starkes, hochauflösendes Werkzeug bietet der Druckwandler somit optimale Ergebnisse für Analysen an jeglichen Automobilsystemen.
Eigenschaften
Druckart
Manometer (optional: Absolut)
Eingangsdruckbereich
-14,5 bis 500 psi (-1 bis 34,5 bar)
Ausgangsspannungsbereich
-0,29 bis 10 V Analog
Leistungsanpassung
20 mV/1 psi (500 Psi = 10 V)
Stromversorgung
11 bis 28 V DC (von der Fahrzeugbatterie)
Genauigkeit
±1,0 % (maßstäblich)
Druck-Nichtlinearität
±0.3 %
Betriebstemperatur
-20°C bis +100°C
Kompensierte Temperatur
-20°C bis +85°C
Ansprechzeit
100 µs (10 % bis 90 % Schritt Druckveränderung)
Elektrische Steckverbindung (Drucksensor)

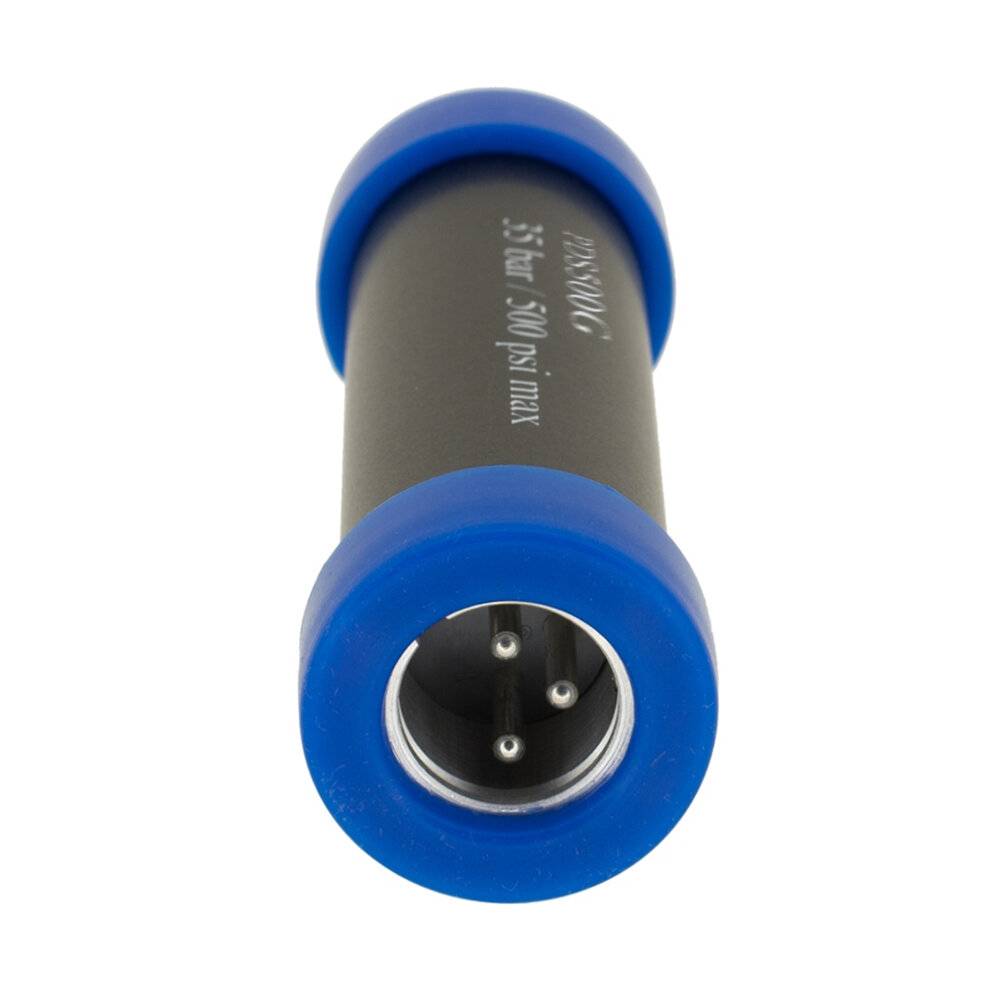

3 Pin Stecker XLR
Elektrische Steckverbindung (Oszilloskop)
BNC Verbindung

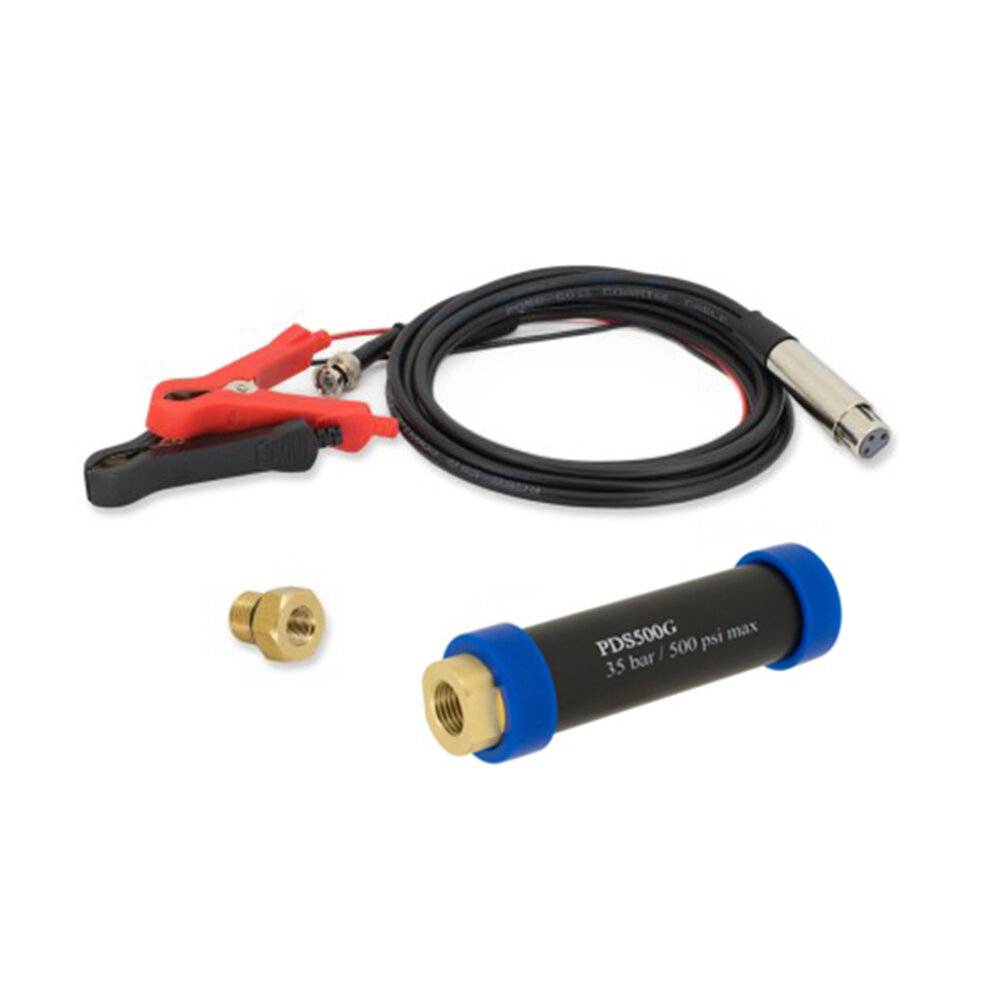

Elektrische Steckverbindung (Stromversorgung)
2 Krokodilklemmen
Dualfunktionskabellänge
1,5 m

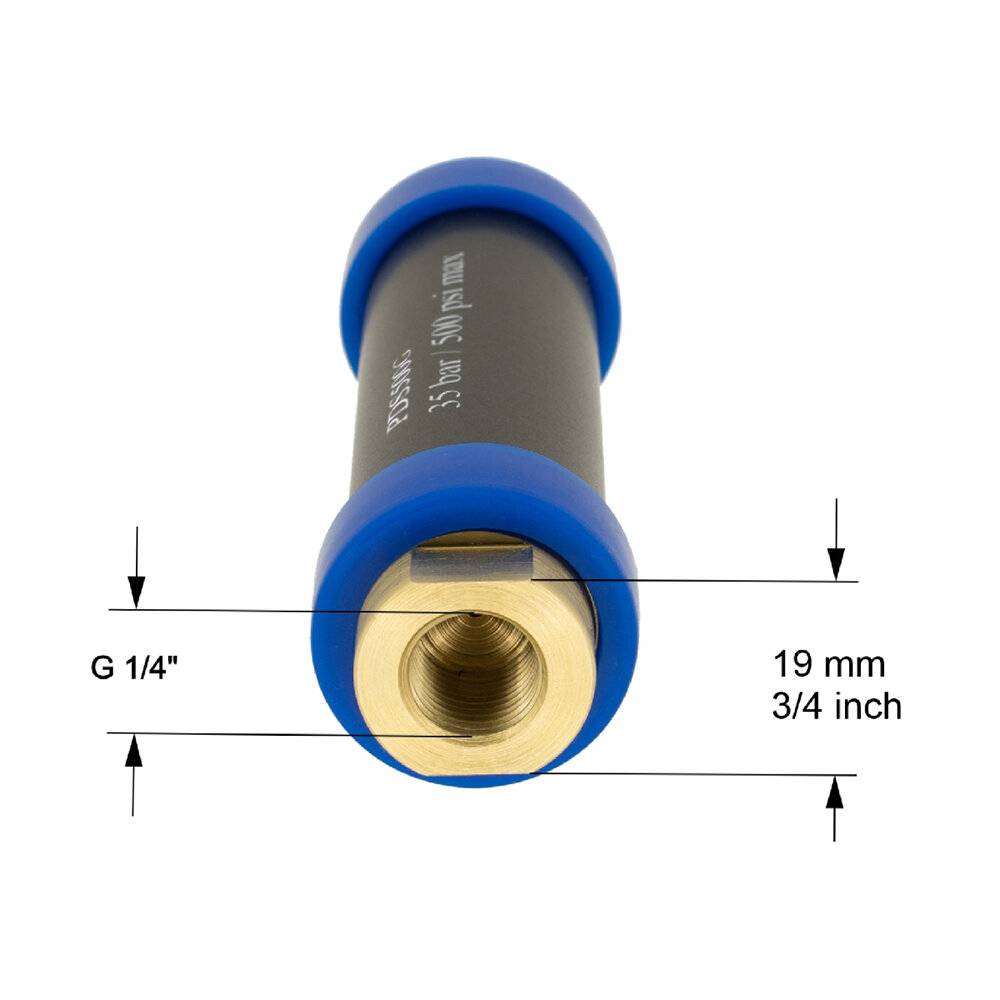

Druckverbindung - Gewindeart
G 1/4 Buchse (1/4-19 BSPP Buchse)
Druckverbindung - Gewindetiefe
8 mm
Druckverbindung - Schraubenschlüsselgröße
19 mm
Gewicht (Set)
0,65 kg
Umrechnungsformel in bar:
Ausgangsspannung (V) = 0,29 x Eingangsdruck (bar)
Umrechnungsformel in psi:
Ausgangsspannung (mV) = 20 x Eingangsdruck (psi)
Beispiele:
Beträgt der Eingangsdruck -1,0 bar (perfektes Vakuum) ist die Ausgangsspannung -0,29 V
Beträgt der Eingangsdruck 0,0 bar (lokaler atmosphärischer Druck) ist die Ausgangsspannung 0,0 V
Beträgt der Eingangsdruck +34,5 bar (volle Skala de
