Beschreibung

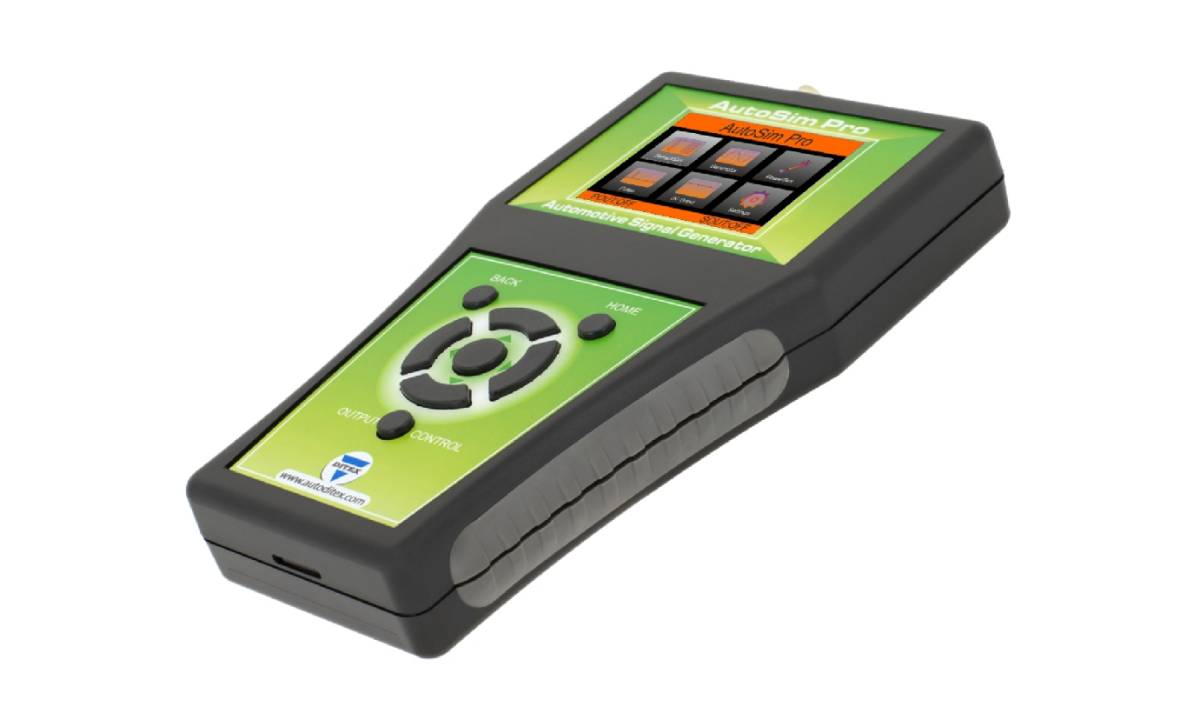

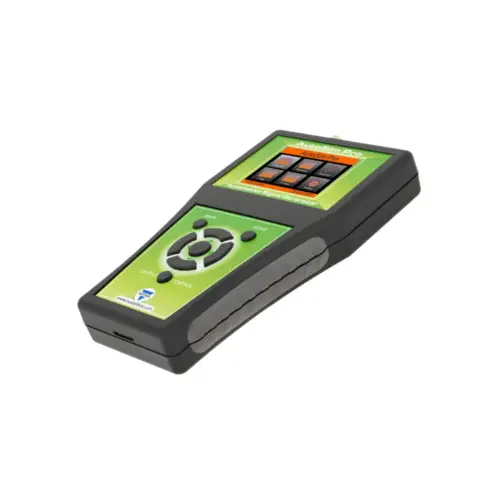

Seit seiner Veröffentlichung im Jahr 2012 hat sich der AutoSim-Sensor-Simulator dank seiner benutzerfreundlichen Oberfläche und seines attraktiven und zuverlässigen Betriebs sowohl bei Technikern als auch bei professionellen Diagnostikern als äußerst beliebt erwiesen.

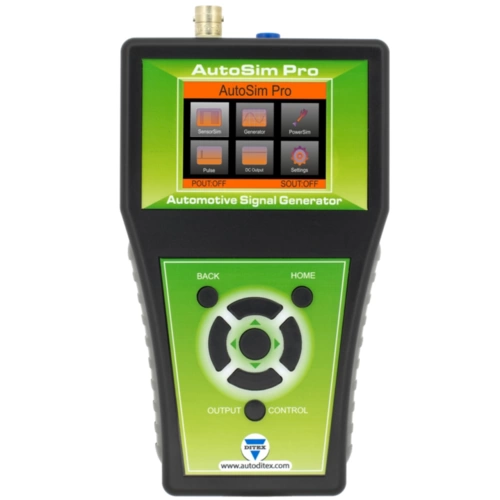

Acht Jahre nach der Veröffentlichung des Originalmodells präsentiert Ditex nun den AutoSim Pro und somit die zweite Generation. Der AutoSim Pro Sensor-Simulator von Ditex zeichnet sich durch ein vollständig aktualisiertes Design und signifikante Funktionsverbesserungen aus und ist ein sehr nützliches Werkzeug, welches sowohl für PKW- als auch für LKW-Anwendungen in einer Vielzahl von Arbeitssituationen geeignet ist. Dieser fortschrittliche Sensorsimulator erstellt ein elektrisch äquivalentes System zur Simulation der Sensoren und Aktoren eines Fahrzeugs. Im Allgemeinen ist der AutoSim Pro ein spezialisierter Signalgenerator zum Testen von Sensoren, einschließlich Leitungen und Verbindungen, wenn diese verbaut sind. Auf diese Weise kann festgestellt werden, ob ein Steuergerät, ein Plug-In, eine Steckverbindung oder ein Sensor defekt ist. Dies ermöglicht eine effiziente Fehlerbeseitigung, ohne Teile "auf Verdacht" zu tauschen. Eine Besonderheit dieses Gerätes ist die einfache und intuitive Bedienung über die Funktionstasten. Das Display zeigt kontinuierlich die wichtigsten Einstellungen wie aktuelle Wellenform, Frequenz, Amplitude, Offset, Rampenzeit und Impulsbreite an.
Eigenschaften
Allgemeine technische Daten

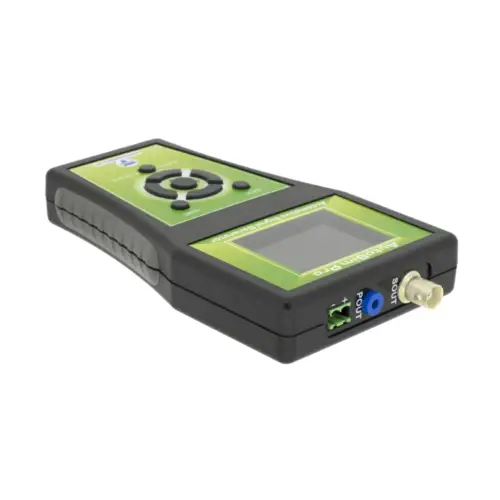

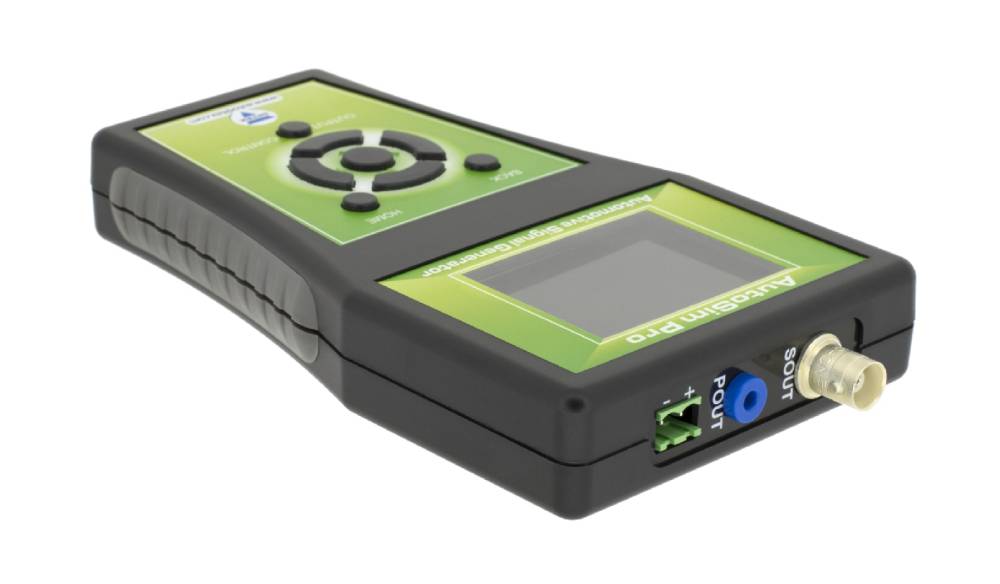

Abtastrate200 KSa/sEinschwingzeit4.5 µsAuflösung12 bitMaximale Ausgangsfrequenz20 kHzAusgangskanäle2SignalausgangSOUTAusgangsleitungPOUTGleichzeitiger Betrieb beider AusgängeJaStandardbetriebsartenWellenform, Gleichstrom, ImpulsEingebaute FahrzeugvoreinstellungenJaHochstrom-PWM-SteuerungJaGleichstromversorgung12V, 24V DC (Fahrzeugbatterie)
Display
TypTFT LCD ModulGröße2.4" DiagonaleAuflösung320 x 240 PixelHintergrundbeleuchtung4chip weiße LED parallelHohe Helligkeit150 cd/m2
Signalausgangsspezifikation
AusgangspolaritätPositiv und NegativAusgangsamplitude±10 mV ~ ±12 V (10 mV Schritt)Gleichspannungsausgangsbereich±10 mV ~ ±12 V (10 mV Schritt)Ausgangsstrom± 30 mA maximalVertikale Auflösung12 BitWellenformSinus, Quadrat, Dreieck, RampeSinusfrequenzbereich0.1 Hz ~ 5 kHzRampen- / Dreiecksfrequenzbereich0.1 Hz ~ 5 kHzRechteckwellenfrequenzbereich0.1 Hz ~ 20 kHzRechteckwellen-Tastverhältnisbereich, 20 kHz20% ~ 80 %, step 0.1%Rechteckwellen-Tastverhältnisbereich, 10 kHz10% ~ 90 %, step 0.1%Rechteckwellen-Tastverhältnisbereich, bis zu5 kHz5% ~ 95 %, step 0.1%Impuls1 ~ 100Impulsbreite1 ms ~ 1 secPulsperiode2 ms ~ 5 sec
Leistungsspezifikation
AusgangspolaritätPositivAmplitude12 VMax. Ausgangsstrom4 A kontinuierlichAktives Level"switched earth"Ausgangsfrequenzbereichbis 2 kHzPWM-Arbeitszyklusbereich1% ~ 100%Genauigkeit der Einstellung des Arbeitszyklus0.1%Thermische AbschaltungJaÜberspannungsschutzJaStrombegrenzungJaKurzschlussschutzJa
Andere
Spannungsversorgungsbereich10V DC bis 28V DCStromanschlussSteckbarer Anschlussblock 5.0mm, 2 POSRuhestrom≤160mAUmgebungstemperatur0°C ~ +35°CUmgebungsfeuchtigkeit0% rF ~ 85% rFAbmessung160 mm x 94 mm x 25 mmGewicht500g
