Pico NVH Standard Diagnose Kit im Koffer - Automotive Oszilloskope

Beschreibung

Ein neuer Maßstab für die Diagnose von Geräuschen (N), Vibrationen (V) und unerwünschten Nebengeräuschen (H)!

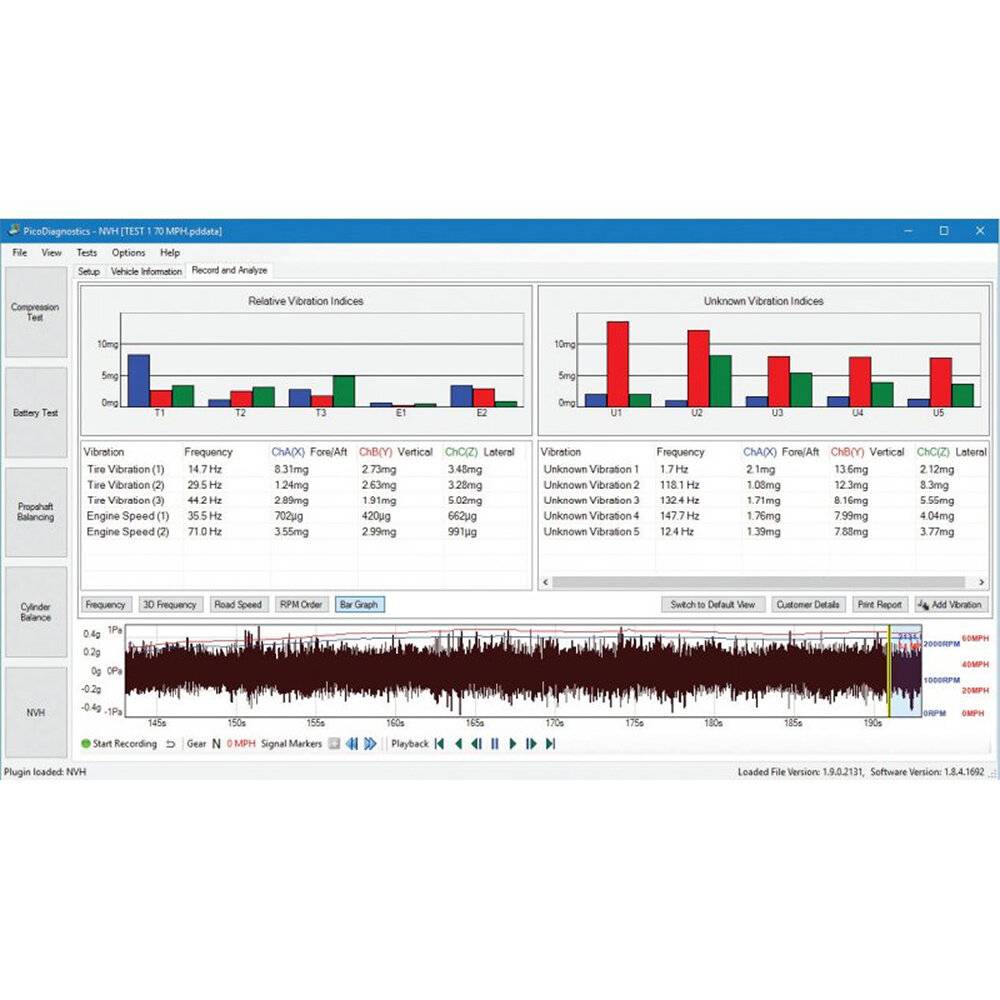

NVH Diagnose Kits sind die kostengünstige Antwort auf die vielen NVH-Probleme, mit denen Techniker heute konfrontiert werden. Dabei bietet das Kit eine Echtzeitdiagnose in Form von Balken-, Frequenz- sowie 3D-Frequenzdiagrammen, um die Drehzahl oder Geschwindigkeit zu erfassen.

Das Starten der Aufzeichnung vor einer Probefahrt sowie die anschließende Wiedergabe zu Analysezwecken stellen sicher, dass die Aufmerksamkeit des Fahrers auf der Straße bleibt. Ähnlich wie bei unseren anderen Automobil-Softwares können Sie die Daten ganz einfach auf Ihrem PC abspeichern.

Dieses NVH Standard Kit wird mit allem nötigen Zubehör geliefert und wird in Verbindung mit den Oszilloskopen der PicoScope 4000 Serie genutzt (dieses ist nicht im Lieferumfang enthalten). Weitere Informationen zu diesem Produkt finden Sie in diesem deutschsprachigen Datenblatt.

Bitte beachten: Für die Nutzung der Pico NVH Kits wird ein PicoScope Oszilloskop benötigt. Diese sind hier separat erhältlich und nicht in diesem Kit enthalten!

Eigenschaften

Gewicht

• NVH Interface: 120 g


• Beschleunigungsmesser: 80 g


• Mikrofon: 20 g

Maße

• NVH Interface: 105 x 65 x 27 mm


• Mikrofon: 43 x ø17 mm


• Magnet: 12 x ø18 mm

EMV-Prüfung

• CE: Meets EN61326-1:2006

Lithium-Batterie

• CR123A, 3 Volt, austauschbar

Batterielebensdauer

• Haltbarkeit: 10 Jahre


• Im Vibrationsmodus: 6 Monate


• Im Mikrofonmodus: 2 Monate

Maximale messbare Beschleunigung

• ± 5 g

Vibrationsfrequenzbereich (3 dB)

• DC bis 350 Hz

Beschleunigungsmesskopf

• Stoßfestigkeit: 10.000 g


• Betriebstemperaturbereich: - 40 bis 85°C

Beschleunigungsmesser (Gewindemontage)

• 1/4" x 28 UNF

Mikrofonempfindlichkeit

• 45 mV/Pa, nominal, bei 1 kHz

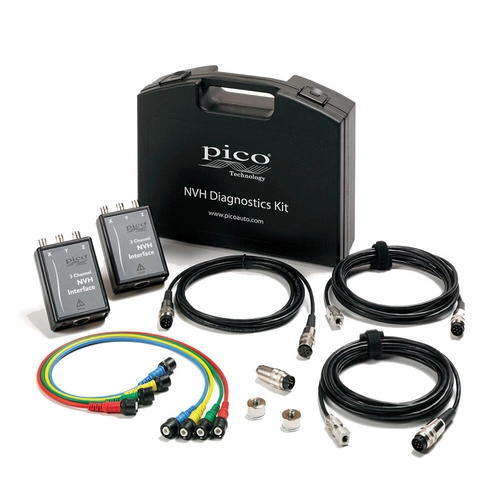

Lieferumfang

• 2x 3-Achsen NVH Interface
• 2x Beschleunigungsmesser
• 2x Montagemagnet für Beschleunigungsmesser
• Mikrofon
• Verlängerungskabel für das NVH Interface
• BNC-zu-BNC Kabel blau (Länge ca. 0,5 m)
• BNC-zu-BNC Kabel rot (Länge ca. 0,5 m)
• BNC-zu-BNC Kabel grün (Länge ca. 0,5 m)
• BNC-zu-BNC Kabel gelb (Länge ca. 0,5 m)
• Robuster Transportkoffer
