Waveshare 4,2 inch 400x300 E-Ink E-Paper Display Module Three-color Arduino

Überblick

Schwarz; Rot; Weiß

Beschreibung

Übersicht

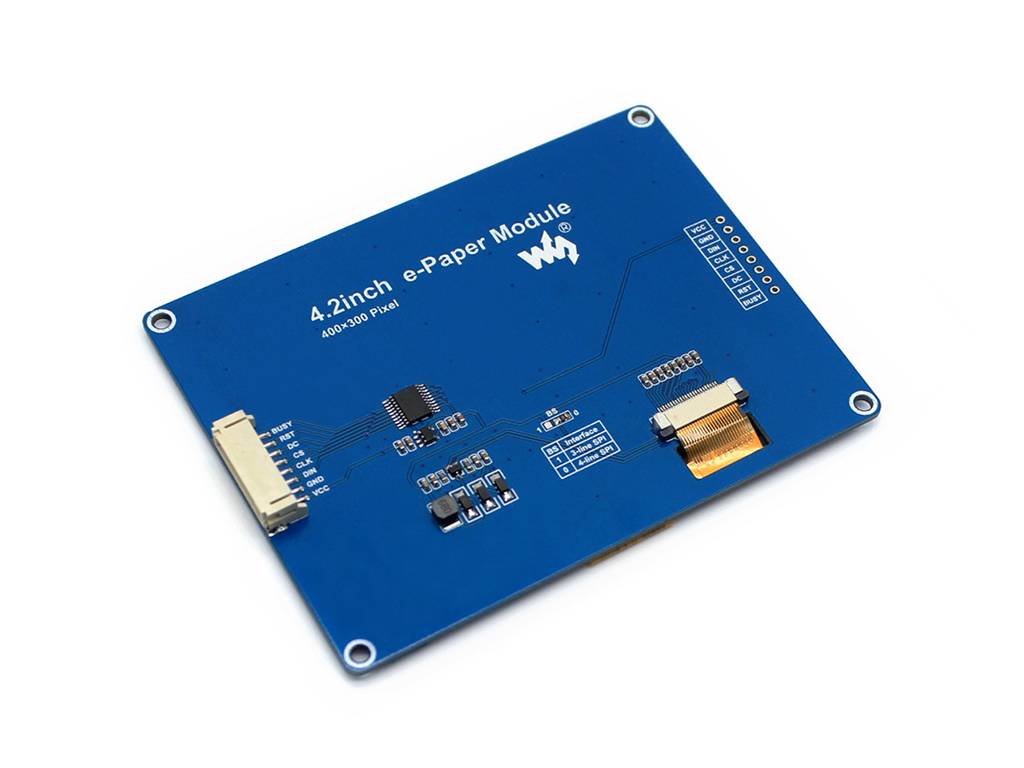

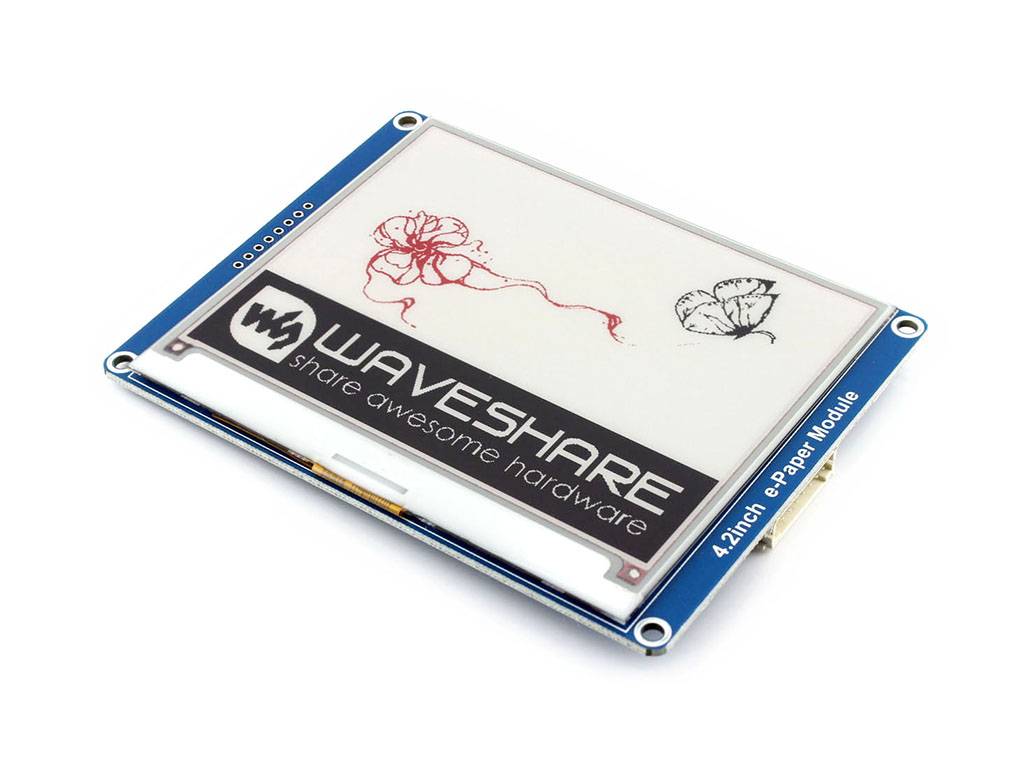

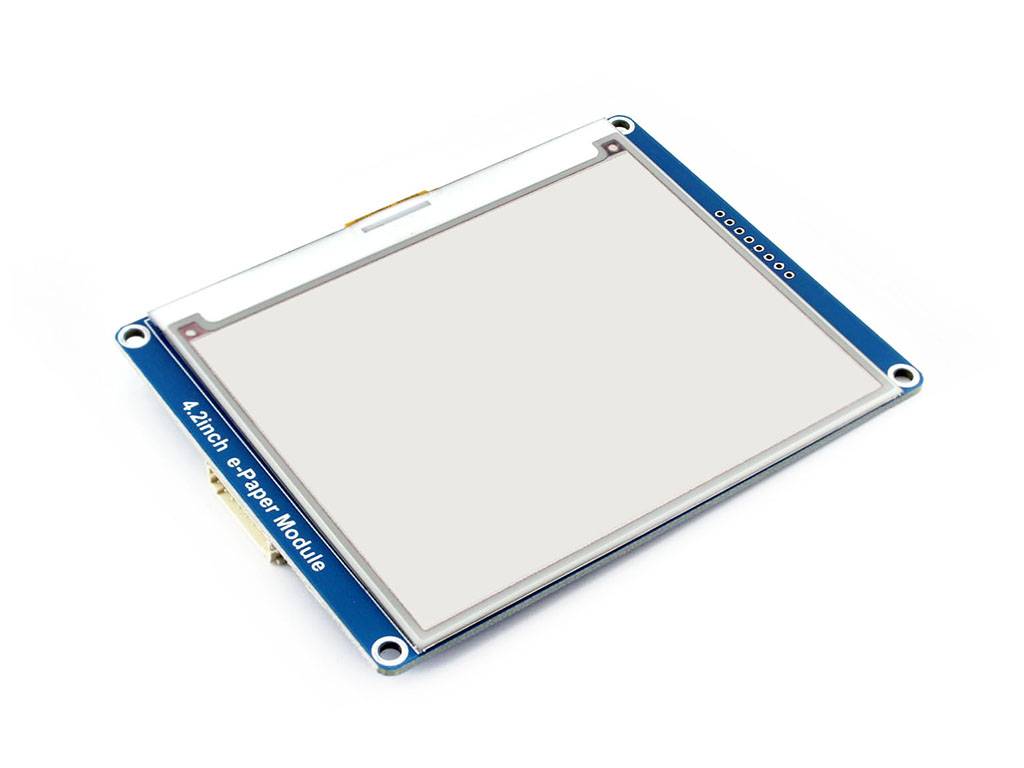

Dies ist ein E-Ink Displaymodul mit 4.2", einer Auflösung von 400x300 und integriertem Kontroller. Das Display kommuniziert über die SPI-Schnittstelle und unterstützt eine rot, schwarz und weiß dreifarben Anzeige.

Wegen den Vorteilen wie einem sehr niedrigen Stromverbrauch, einem weiten Betrachtungswinkel, und gutem Effekt unter Sonnenlicht, ist es eine Wahl als Regaletikett, Industrieinstrument und so weiter.

Spezifikation

• Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt für eine lange Zeit an, auch wenn keine Stromversorgung vorhanden ist
• Sehr niedriger Stromverbrauch, im Grunde ist nur Strom zur Aktualisierung der Anzeige notwendig
• SPI-Schnittstelle, fürs Verbinden mit anderen Controllerboards Raspberry Pi/Arduino/Nucleo, etc.
• Bordspannungsumsetzer, kompatibel mit 3,3V/5V MCUs
• Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Arduino/STM32)

Technische Daten

• Betriebsspannung: 3.3V /5V
• Schnittstellen: 3-wire SPI, 4-wire SPI
• Äußere Maße: 103.0mm × 78.5mm
• Displaygröße: 84.8mm × 63.6mm
• Punktabstand: 0.212 × 0.212
• Auflösung: 400 × 300
• Displayfarbe: red, black, white
• Graustufen: 2
• Volle Aktualisierungszeit: 18s
• Aktualisierungsleistung: 26.4mW(typ.)
• Standbyleistung: <0.017mW
• Betrachtungswinkel: >170°

Lieferumfang

• 1x 4,2 inch 400x300 E-Ink E-Paper Display Module Three-color red black white
• 1x PH2.0 20cm 8Pin
