Beschreibung

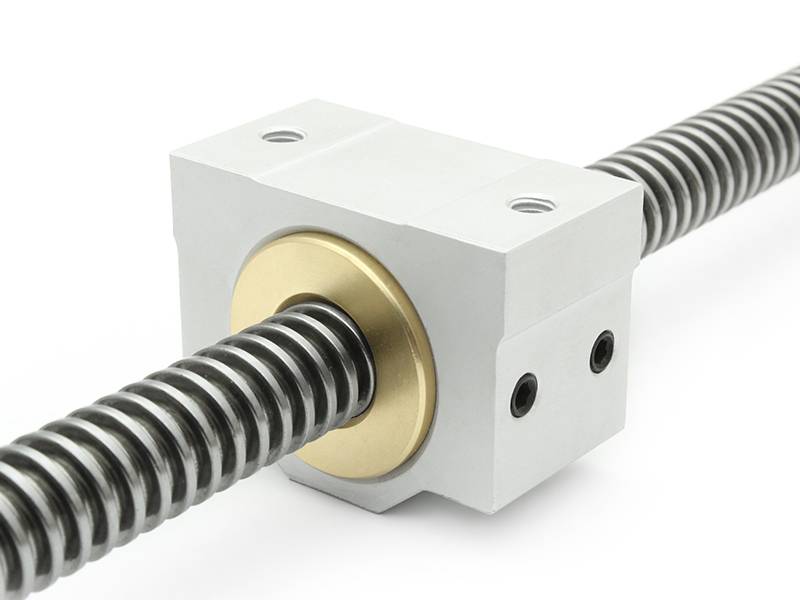

Trapezgewindemutter 20x4 R Rotguss mit Aluminiumgehäuse
Durch das Aluminiumgehäuse mit 2 Befestigungsgewinde kann der mechanische Aufwand,
z.B beim Bau einer CNC- oder Rapid-Prototyping Maschine erheblich reduziert werden.
Das Gehäuse eignet sich perfekt für die Kombination mit den hier angebotenen Linearlagern SCE25UU, SCJ25UU sowie SBR25UU und TBR25UU
Linearlager.
Technische Daten:
Länge Gehäuse: 40,4mm
Gesamtlänge: 40,4mm
Breite: 76mm (W)
Höhe: 51,5mm (H)
Abstand Wellenzentrum - Montagefläche: 26mm (h)
Gewinde: M8 x 18 (S x I)
Gewindeabstand: 54mm (J)
Material Gehäuse: Aluminium naturfarben eloxiert
Die Trapezgewindemutter ist ein deutsches Qualitätserzeugnis.
Werkstoff: CuSn 7Zn (Rg7), Werkstoff-Nr. 2.1090
Spindeldurchmesser: 20mm
Gewindesteigung: 4mm Rechtsgewinde
Entgegen der Abbildung ist die Mutter etwas kürzer als das Gehäuse!
