Niedax EKLIPS-Stangenbf. SRH
Produktbeschreibung
Überblick

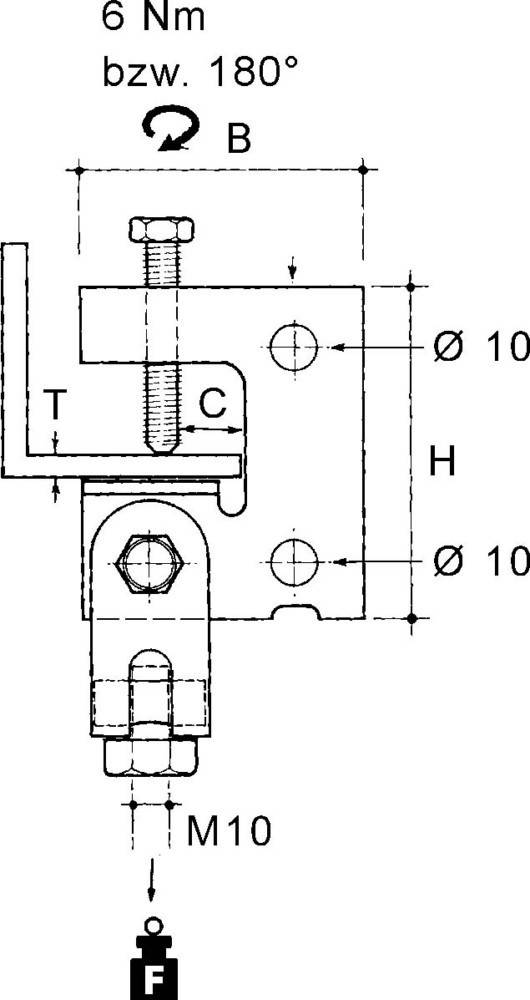

E-Klips, Schraubklemme mit Gelenk, zum Anschrauben an verschiedenste Trägerflansche. Abmessungen (ca. Maße) für Flanschstärke T : 1 - 25 mm Breite B x Höhe H (ohne Gelenk) : 60 x 71 mm Abstand Schraubklemme innen bis Klemmschraube C : 12 mm seitliche Befestigungslochungen : 2 x Ø 10 mm Gelenkgewindesanschluss : M 10 Tragfähigkeit F : 2 kN Werkstoff : Stahl, mechanisch verzinkt/passiviert nach DIN EN ISO 9227
Beschreibung
- hersteller: Niedax
- bezeichnung: EKLIPS-Stangenbf.
- typ: SRH
- ausführung: mit Innengewinde
- montage horizontal: ja
- montage vertikal: ja
- werkstoff: Stahl
- werkstoffgüte: Federstahl
- oberflächenschutz: galvanisch/elektrolytisch verzinkt
- gewindeart: metrisch
- gewindemaß (metrisch): 10
- gewindemaß anschluss 2 (metrisch): 10
- geeignet für flanschstärke: 1..25 mm
- bohrungsdurchmesser: 10 mm
- zulässige nutzlast: 2000 N
