Beschreibung

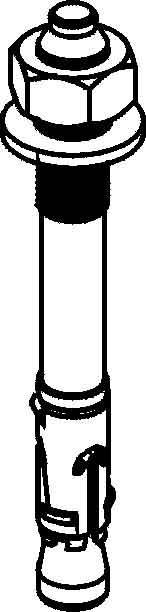

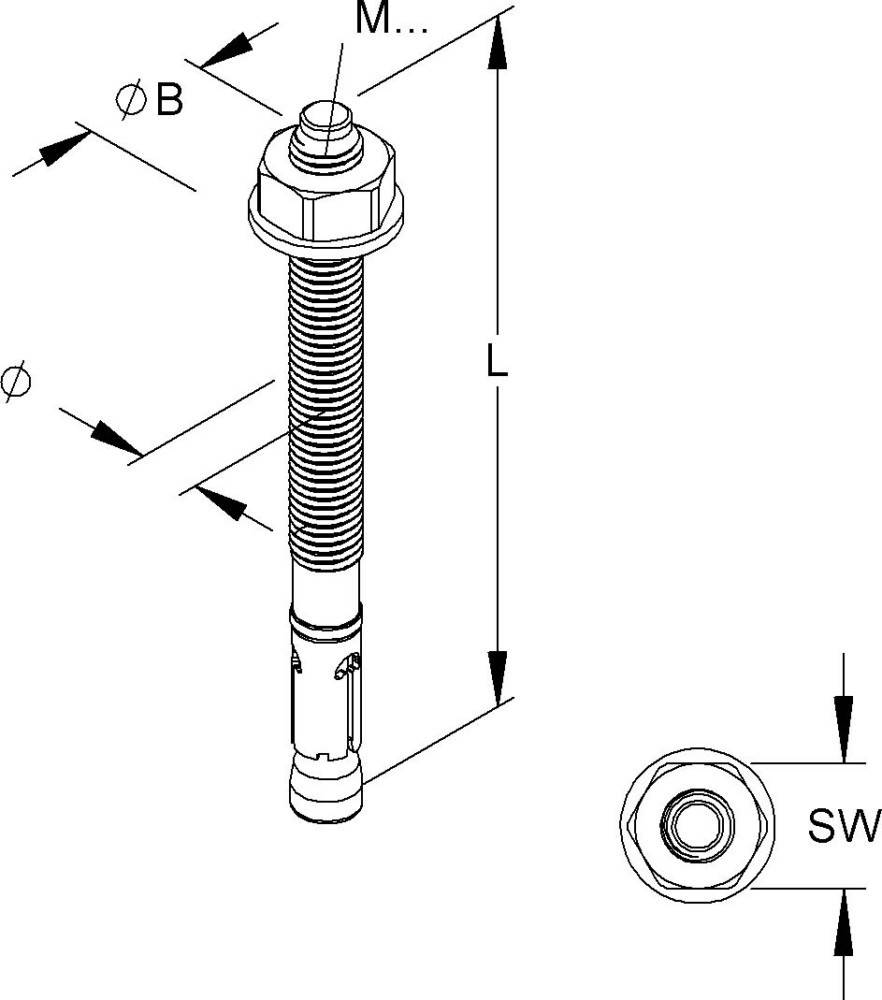

Durchsteckanker mit metrischem Anschlußgewinde M 16, einschließlich galvanisch verzinkter Mutter und Unterlegscheibe. Für den Außenbereich empfehlen wir Durchsteckanker aus Edelstahl! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Anwendung : Anzahl und Anordnung der Durchsteckanker sind der Ausführungsplanung bzw. dem statischen Nachweis zu entnehmen und einzuhalten. Einbau und Montage gemäß Europäisch Technischer Bewertung ETA-18/0542 bzw. Montageanleitung im gerissenen und ungerissenen Beton C20/25 bis C50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid ETA-18/0542 und die unten genannten Zulassungen zu beachten. Verwendung in trockenen Innenräumen. Technische Angaben Anschlußgewinde : M 16 Gesamtlänge L : 148 mm Bohrnenn-Ø : 16 mm Scheiben-Ø : 30 mm Klemmbereich t fix : = 25 mm effektive Verankerungstiefe h ef : 85 mm empfohlenes Drehmoment : 110 Nm Schlüsselweite : 24 Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081/4042, blaupassiviert Zulassungs-Nr. : ETA-18/0542 DoP NI003
