Pololu ACS71240KEXBLT-010B3 Current Sensor Carrier -10A to +10A 3.3V

Beschreibung

Diese Platine ist ein einfacher Träger des ACS71240KEXBLT-010B3 Hall-Effekt-basierten linearen Stromsensors, der einen Strompfad mit niedrigem Widerstand (~0,6 m?) bietet eine hohe Bandbreite von 120 kHz für schnelle Reaktionszeiten.

Wir bieten diese Breakout-Boards mit Unterstützung von Allegro Microsystems als einfache Möglichkeit zur Verwendung oder Evaluierung ihrer ACS71240 Hall-Effekt-basierten linearen Stromsensoren an; Wir empfehlen daher, das Datenblatt des ACS71240 sorgfältig zu lesen, bevor Sie dieses Produkt verwenden. In der folgenden Liste sind einige der wichtigsten Funktionen des Sensors aufgeführt:

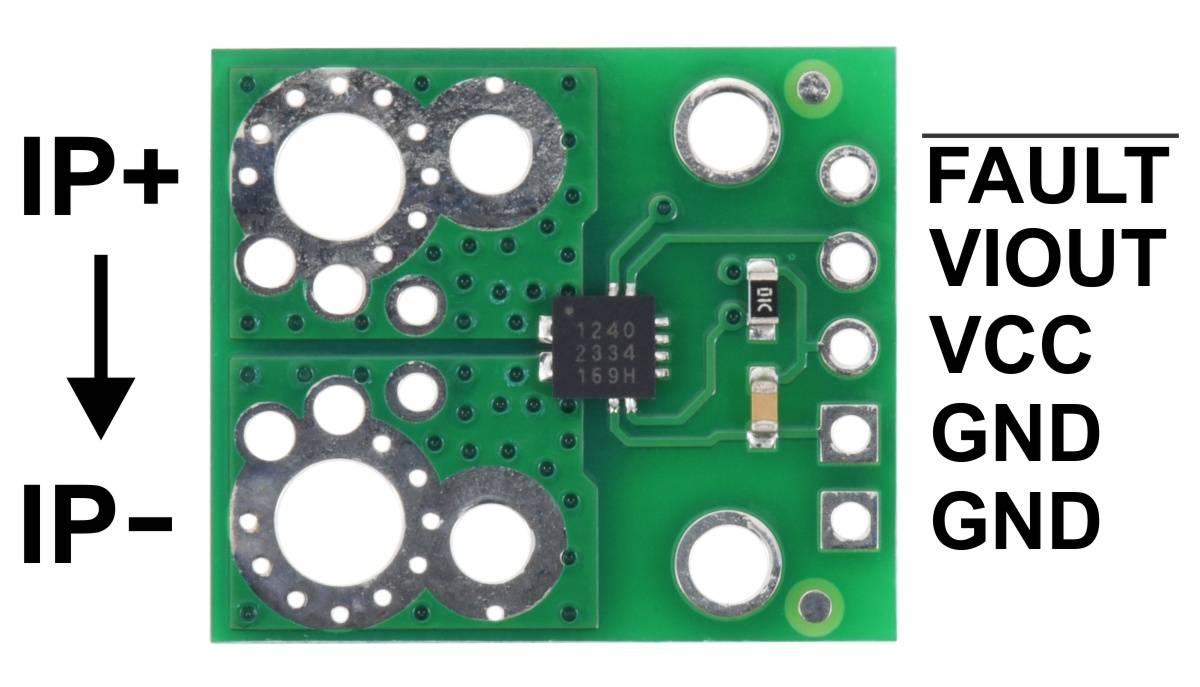

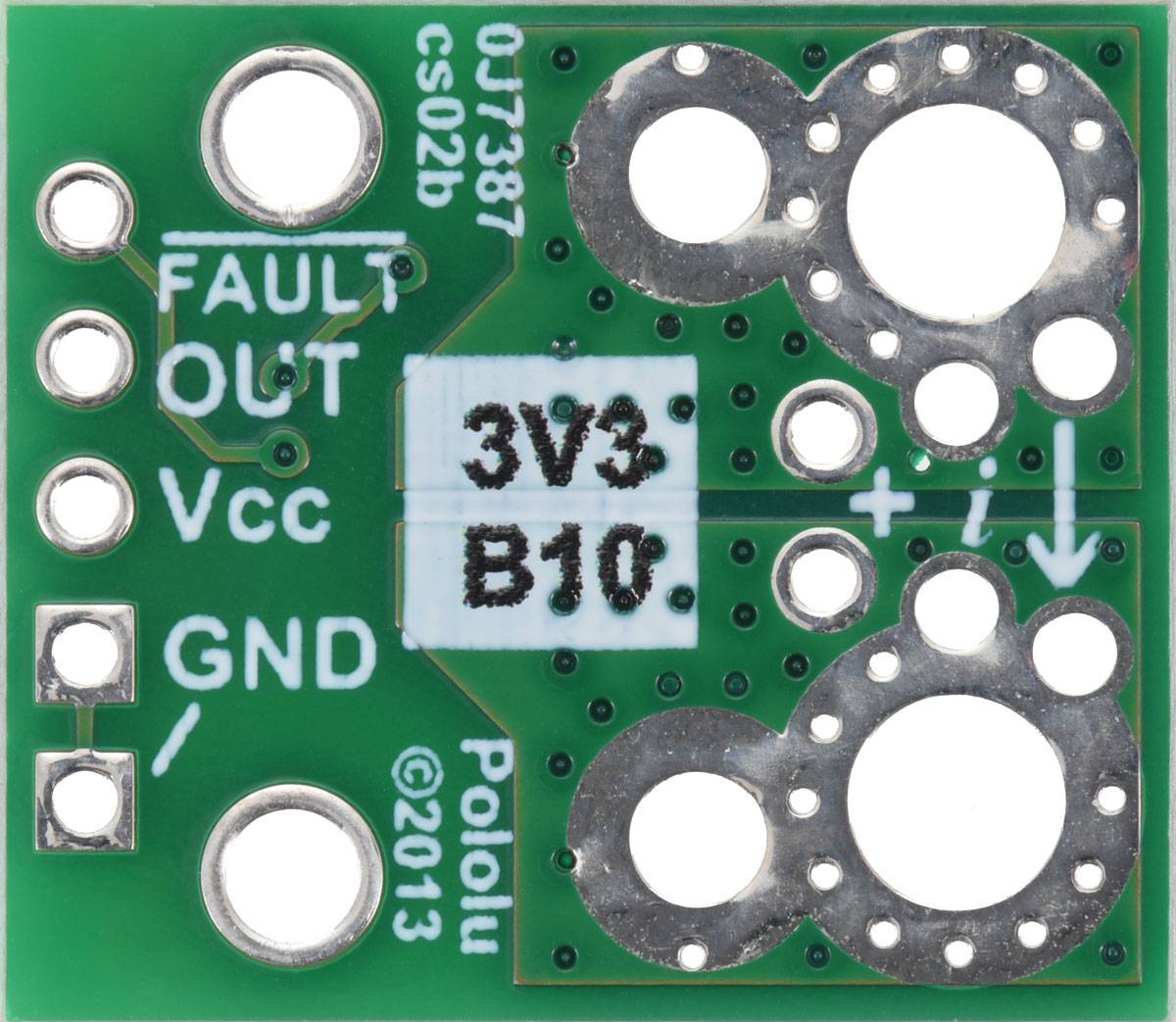

Die Pads sind auf der unteren Siebdruckplatte beschriftet. Der Siebdruck zeigt auch die Richtung an, die über den Pfeil +i als positiver Stromfluss interpretiert wird.

Abmessungen

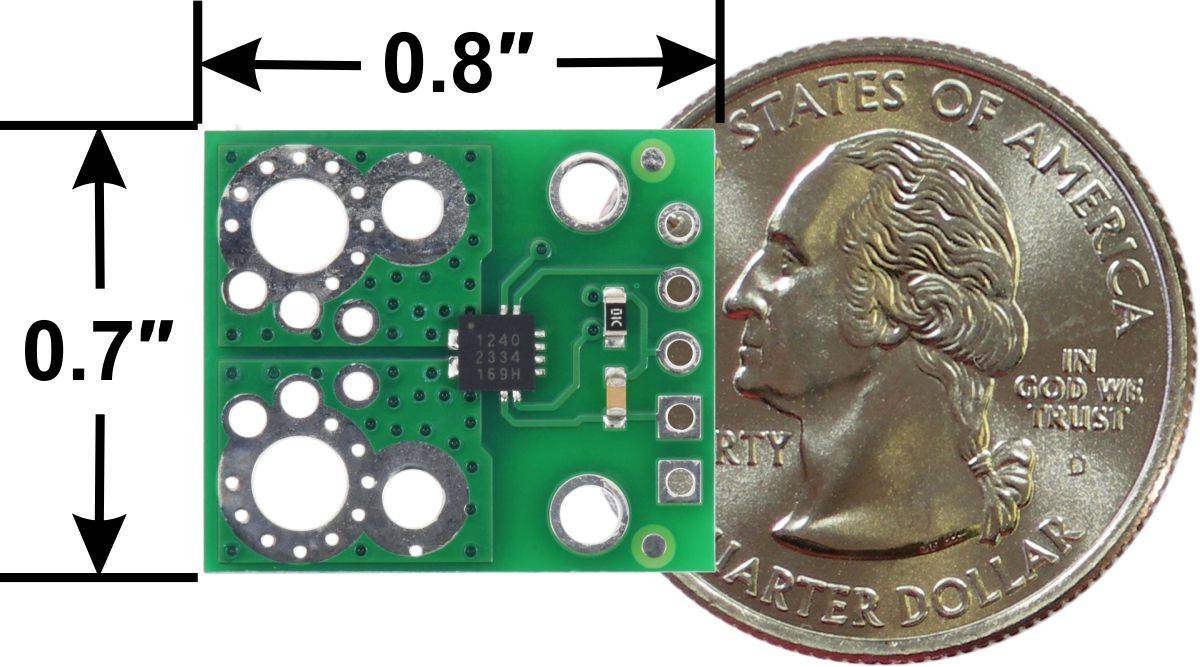

• Größe: 0,7" x 0,8"
• Gewicht: 1,1 g

Allgemeine Spezifikationen

• Strommessung: 0,132 V/A
• Mindestlogikspannung: 3,0 V
• Maximale Logikspannung: 3,6 V
• Versorgungsstrom: 12 mA max.
• Version: -10A bis +10A (bidirektional 10A), 3,3V
• Stromsensor: Allegro ACS71240KEXBLT-010B3
