Adafruit TS3USB30 1 to 2 USB Switch Breakout Board 5871

Überblick

Adafruit TS3USB30 1 to 2 USB Switch Breakout Board 5871

Beschreibung

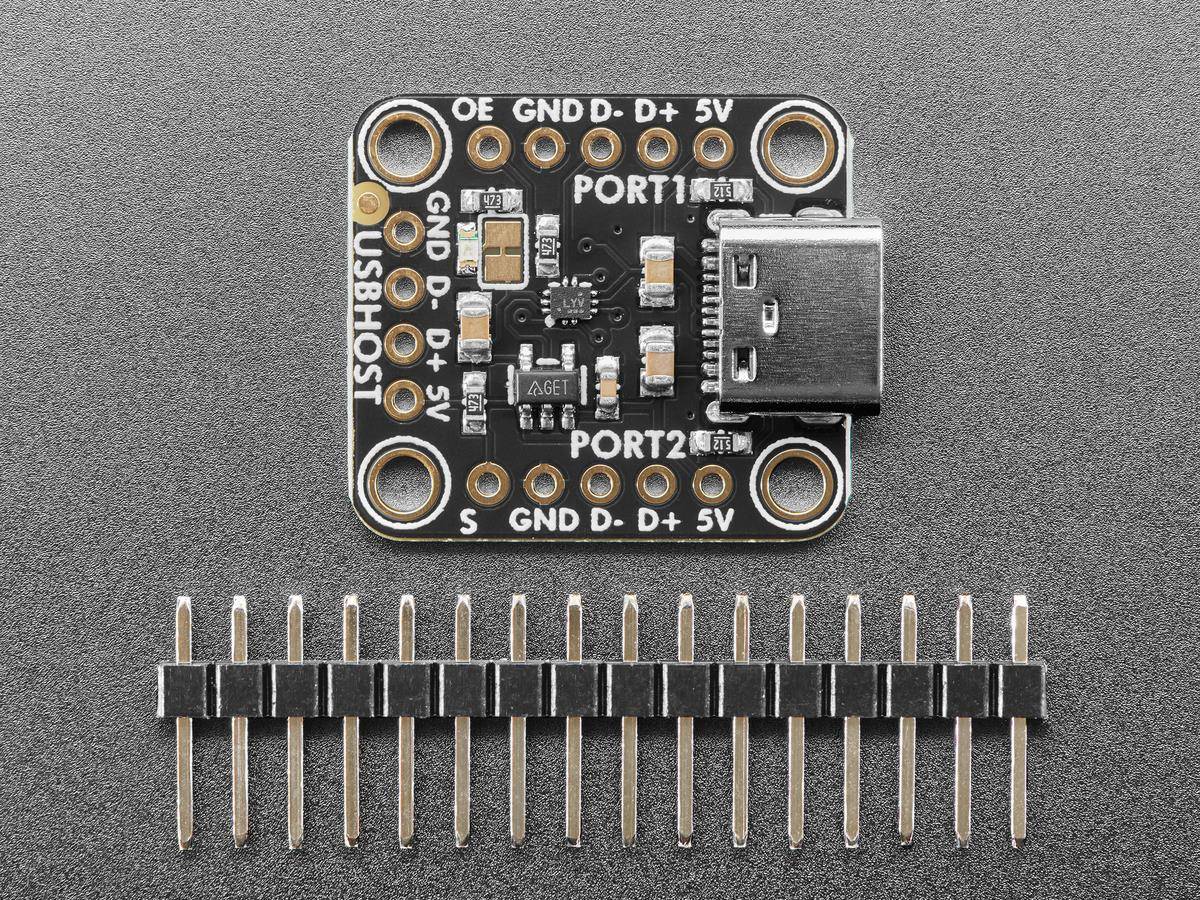

Der Adafruit TS3USB30 1 auf 2 USB-Switch ist ein praktisches Breakout-Board für den TI TS3USB30 , mit dem Sie eines von zwei USB-Geräten an einen einzigen Port anschließen können, was praktisch ist, wenn Sie mehrere Chips haben Möglicherweise möchten Sie über USB kommunizieren, möchten aber keinen Hub. Mit diesem Breakout können Sie das eine oder das andere verbinden – es wurde speziell für USB entwickelt, sodass es USB 2.0-Verbindungen mit hoher Bandbreite von 480 Mbit/s verarbeiten kann.

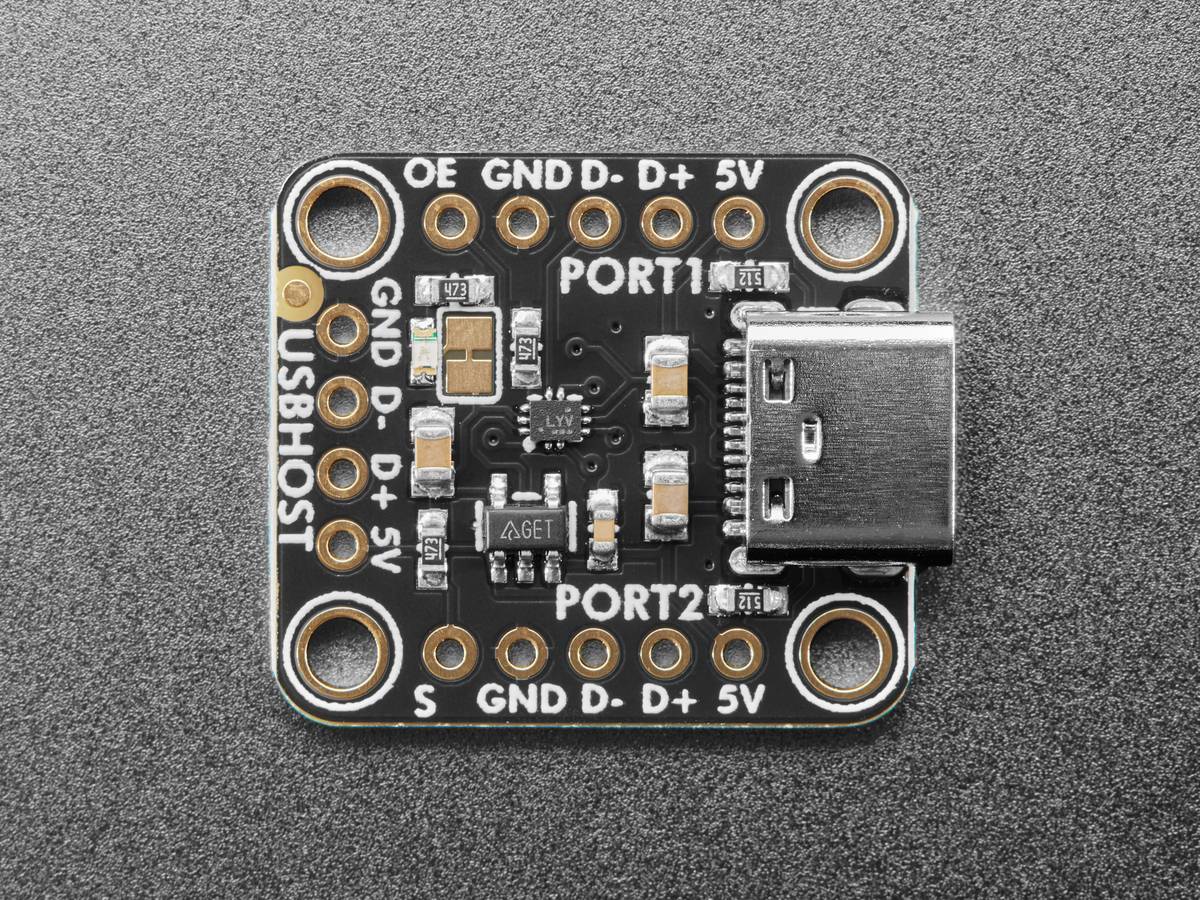

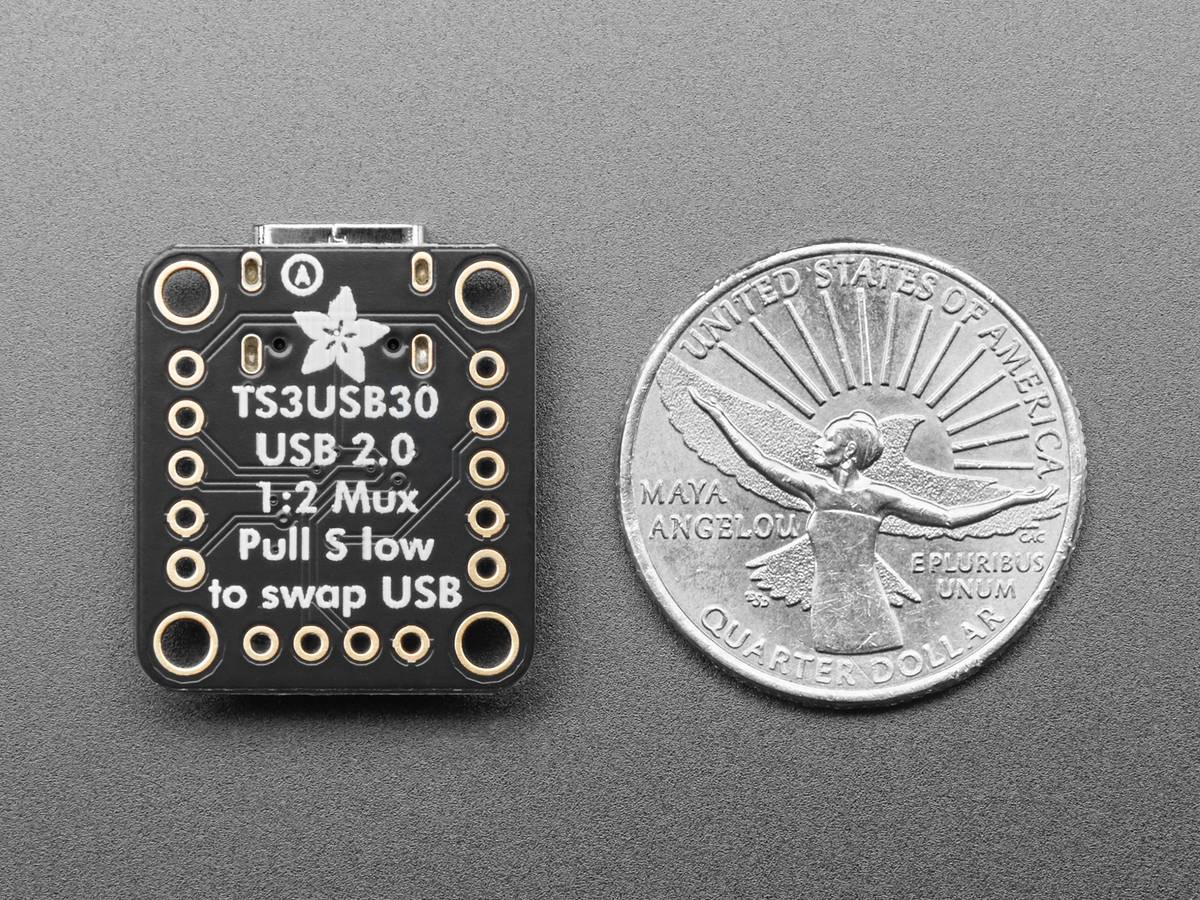

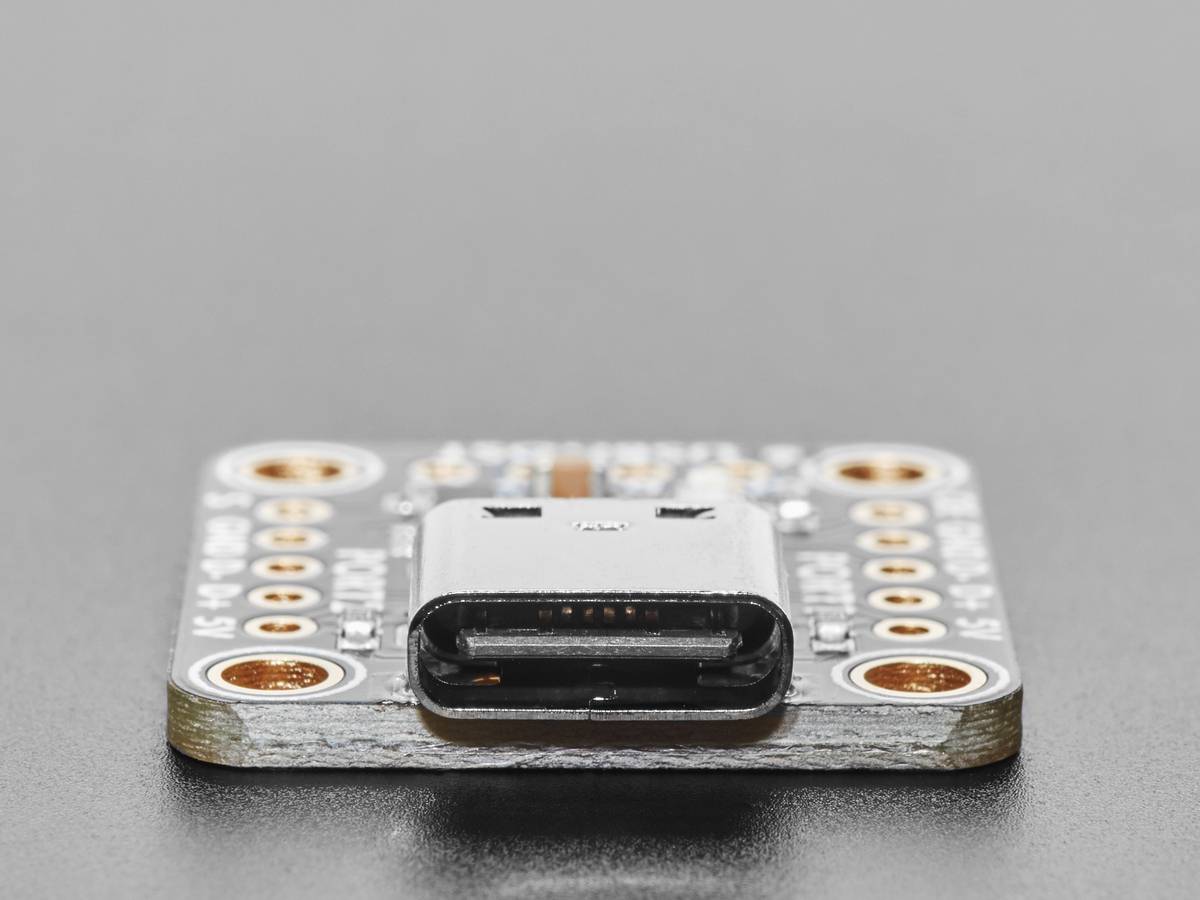

Die Verwendung ist recht einfach: Es gibt eine „Upstream“-Verbindung. Verwenden Sie diese, um eine Verbindung zum USB-Hostgerät wie einem Computer oder einem Host-fähigen Mikroprozessor herzustellen. Sie können entweder den USB-Typ-C-Anschluss oder die Breakout-Pads an der Unterseite verwenden. Schließen Sie dann zwei verschiedene USB-Peripheriegeräte an die Strom-/Masse-/D+/D--Leitungen auf beiden Seiten an. Der S Pin wählt aus, welcher Port aktiv ist, niedriges Signal ist Port 1, hohes Signal ist Port 2. Mit dem Output Enable-Pin können Sie beide trennen.

Beachten Sie, dass der Strom nicht umgeschaltet wird, sondern nur die Daten! Beide Seiten werden mit Strom versorgt, wenn der Schalter die Verbindung zueinander herstellt. Daher müssen Ihre Peripheriegeräte wissen, wann die USB-Datenverbindung getrennt wurde, wenn Sie möchten, dass sie sich anders verhalten oder neu auflisten. Wir haben festgestellt, dass Solid-State-Chips wie FT232 und USB-Sticks in dieser Hinsicht großartig sind, aber Mikrocontroller könnten verwirrt sein und keine Neuaufzählung durchführen, da sie nur beim Einschalten aufzählen. In diesem Fall möchten Sie das Gerät auch über seinen eigenen Reset- oder Enable-Pin zurücksetzen.

Technische Details

• Produktabmessungen: 24,0 mm x 20,3 mm x 4,9 mm
• Produktgewicht: 2,1 g
