Seeed Studio 24GHz mmWave Sensor for XIAO Arduino Home Assistant ESPHome

Beschreibung

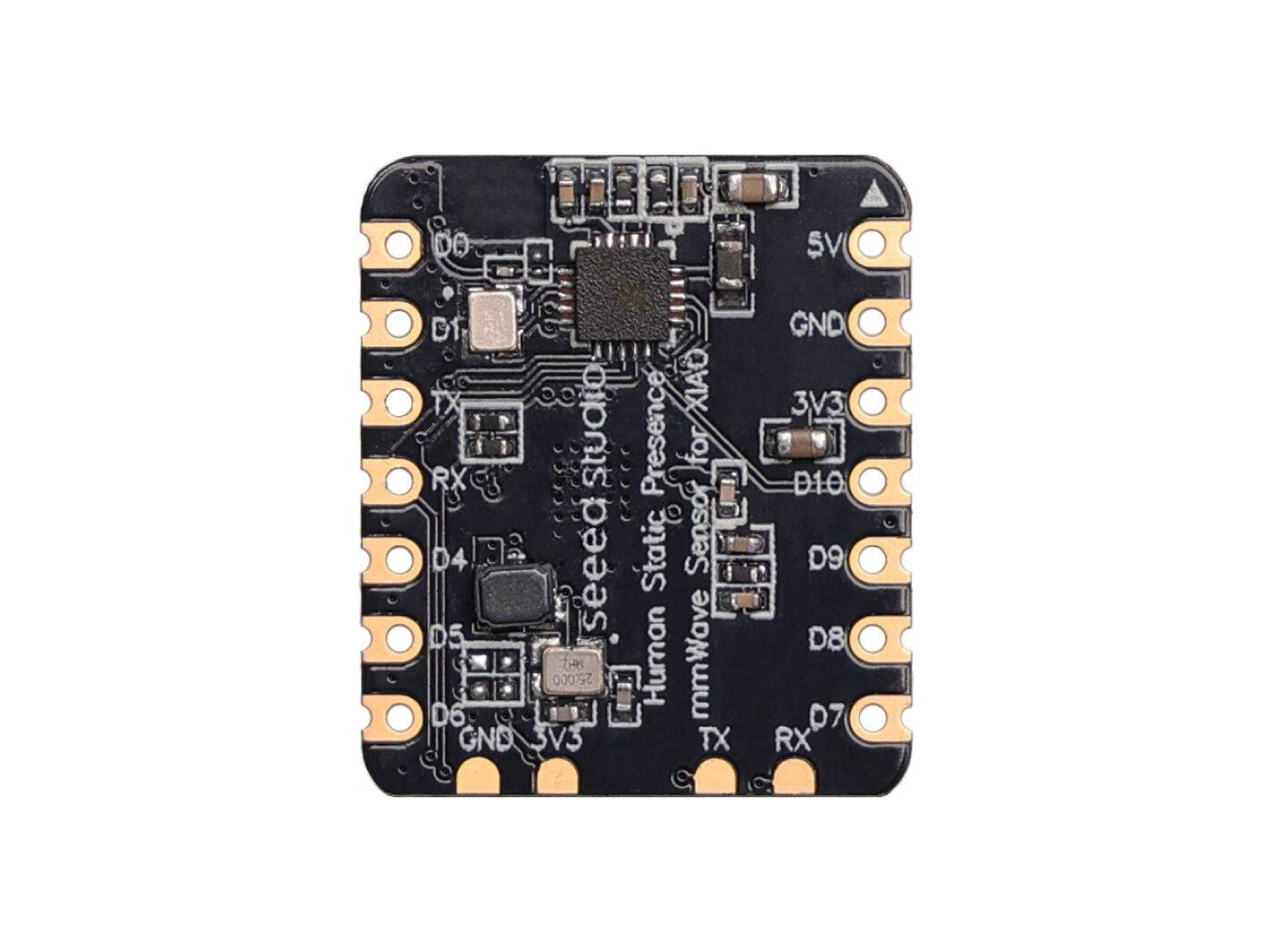

Der 24-GHz-mmWave-Sensor für XIAO – Human Static Presence ist eine Erweiterungsplatine, die für die XIAO-Entwicklungsplattform entwickelt wurde. Es dient als hochentwickeltes Modul zur Erfassung des menschlichen Körpers, das die FMCW-Technologie (Frequency-Modulated Continuous Wave) nutzt, um menschliche Ziele in einem bestimmten Raum zu erkennen. Angetrieben durch hochentwickelte Radarsignalverarbeitung und präzise Algorithmen zur Erkennung des menschlichen Körpers erreicht dieses Modul eine außergewöhnliche Empfindlichkeit bei der Erkennung menschlicher Anwesenheit und identifiziert sowohl bewegte als auch stationäre Zustände genau. Es bietet auch Zusatzinformationen wie die Berechnung der Zielentfernung. Dieses Produkt wird hauptsächlich in Innenräumen eingesetzt und ermöglicht die Echtzeiterkennung von sich bewegenden oder sich im Mikrobereich bewegenden menschlichen Körpern.

Spezifikation

• Betriebsfrequenz: 24 GHz ~ 24,25 GHz
• Betriebsspannung: DC 3,3 V
• Stromversorgungskapazität: >200 mA
• Durchschnittlicher Betriebsstrom: 79 mA
• Modulation: FMCW
• Zielanwendung: Menschenanwesenheitssensor
• Erfassungsentfernung: 0,75 m ~ 6 m (einstellbar)
• Erfassungswinkel: ±60°
• Entfernungsauflösung: 0,75 m
• Sweep-Bandbreite: 250 MHz
• Umgebungstemperatur: -40 °C bis 85 °C
• Abmessungen: 18 mm x 22 mm

Teileliste

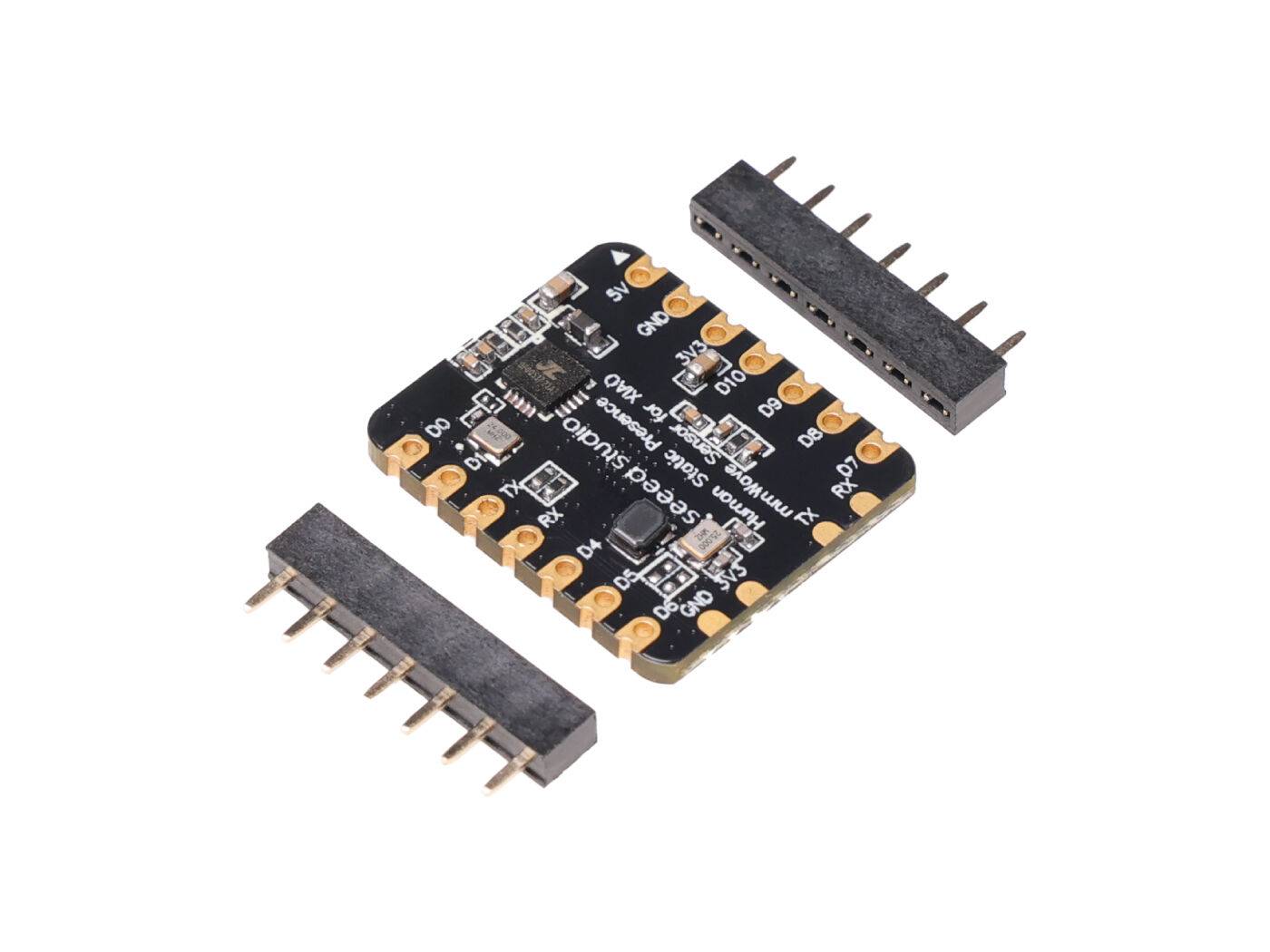

• 1x 24-GHz-mmWave-Sensor für XIAO – menschliche statische Präsenz
• 2x 7-polige Buchsenleiste
