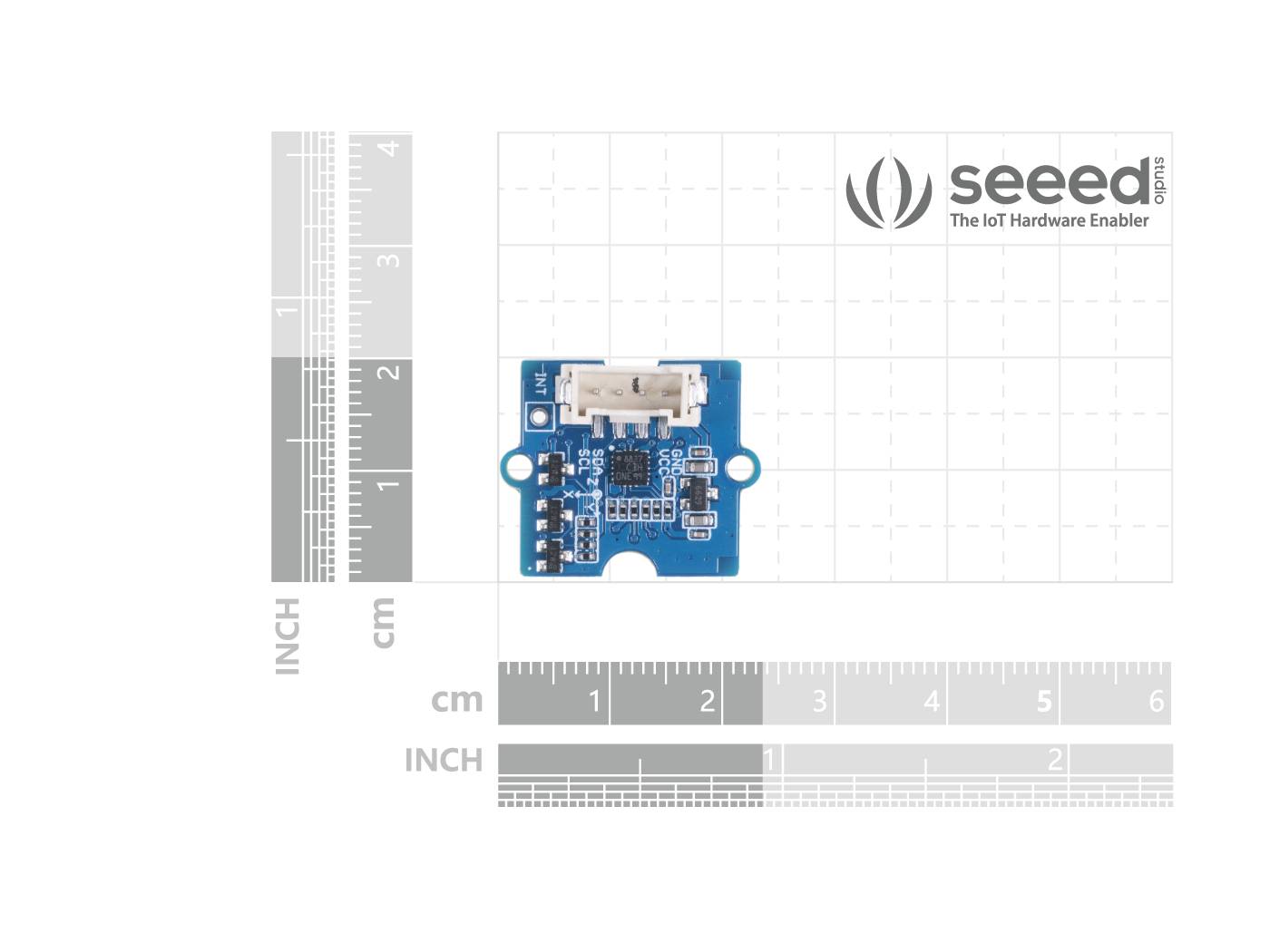

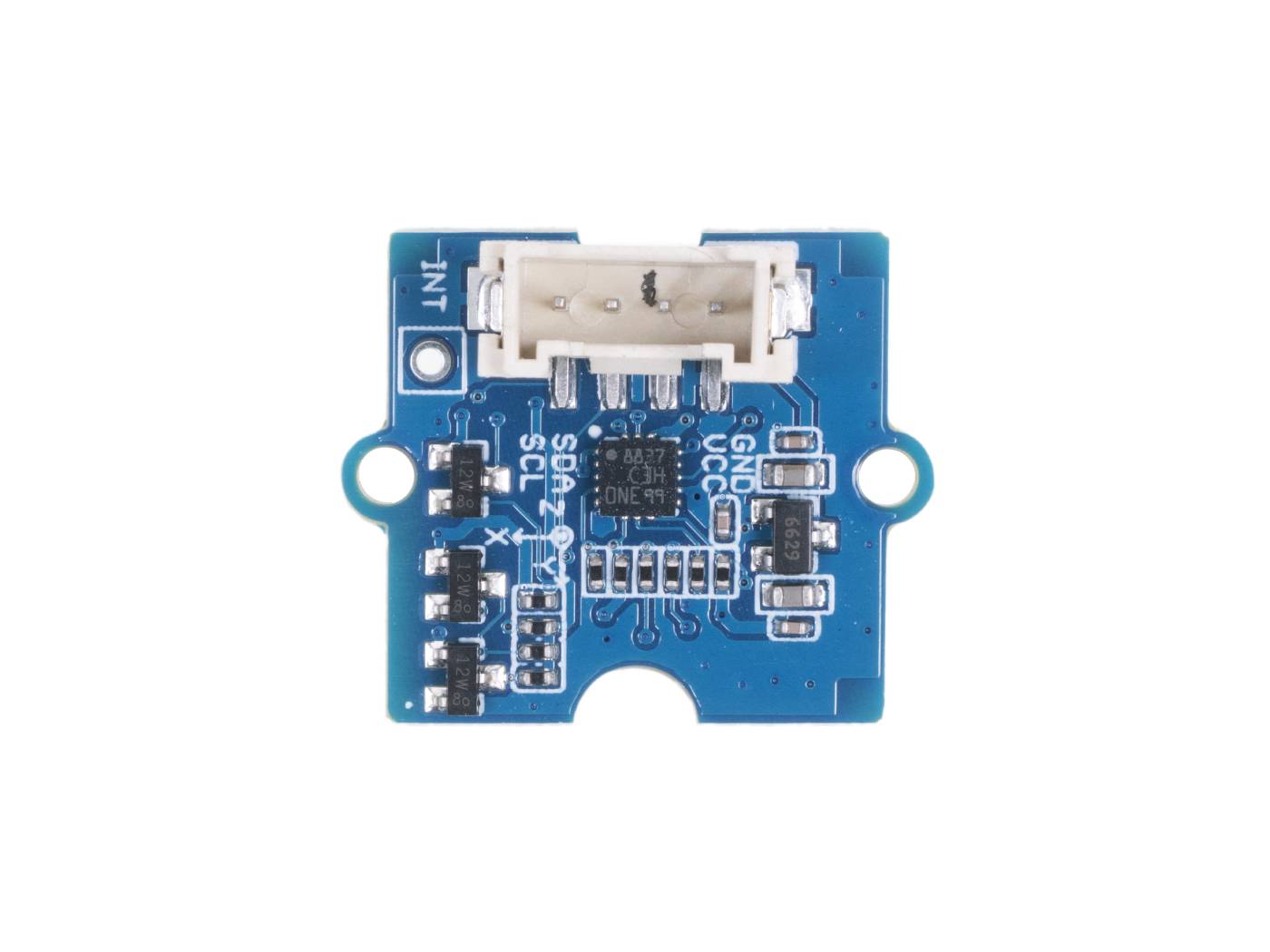

Seeed Studio Grove 3-Axis Digital Accelerometer (LIS3DHTR)

Beschreibung

Grove – 3-Achsen-Digital-Beschleunigungsmesser (LIS3DHTR) ist ein kostengünstiger & Stromsparender 3-Achsen-Beschleunigungsmesser im Bundle von Grove-Produkten. Es basiert auf dem LIS3DHTR-Chip, der mehrere Bereiche und Schnittstellenauswahl bietet. Sie können nie glauben, dass ein so kleiner 3-Achsen-Beschleunigungsmesser I2C-, SPI- und ADC-GPIO-Schnittstellen unterstützen kann, was bedeutet, dass Sie jede Art der Verbindung mit Ihrem Entwicklungsboard wählen können. Darüber hinaus kann dieser Beschleunigungsmesser auch die Umgebungstemperatur überwachen, um den dadurch verursachten Fehler zu beheben.

Außerdem verfügt es über dynamisch vom Benutzer wählbare Vollskalen von ±2g/±4g/±8g/±16g und ist in der Lage, Beschleunigungen mit Ausgangsdatenraten von 1 Hz bis 5,3 kHz zu messen.

Sie können versuchen, einen Mikrocontroller (wie ein Arduino-Board oder XIAO), einen 3-Achsen-Grove-Sensor und den digitalen GRB-LED-Streifen WS2812B zu kombinieren, um eine leuchtende LED-Kugel zu erschaffen. Beim Schütteln des Balls ändert sich das Lichtmuster entsprechend.

Spezifikation

• Stromversorgung: 3,3/5 V

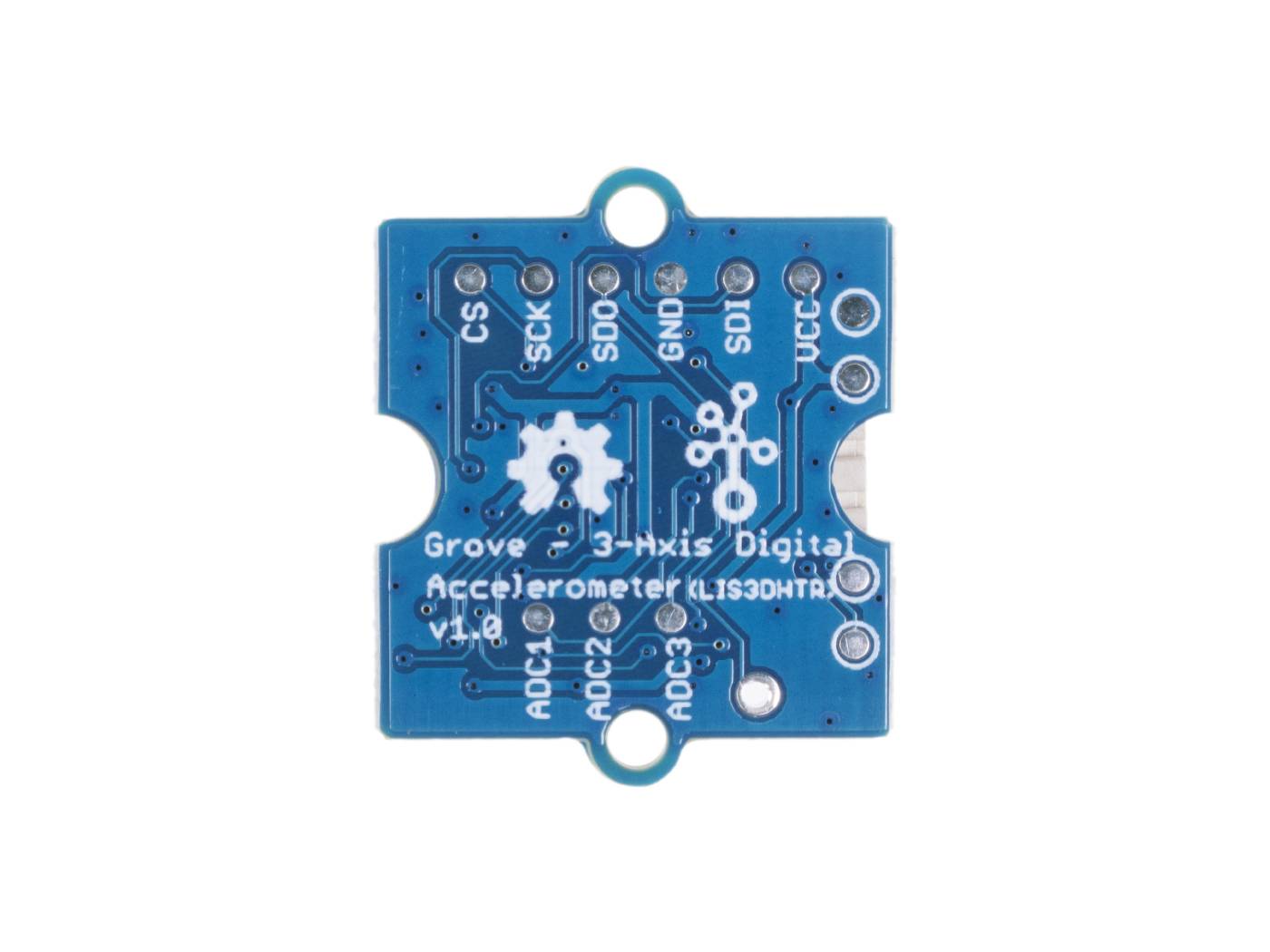

• Schnittstellen: I2C/SPI/GPIO ADC
• I2C-Adresse: Standard 0x19 (kann in 0x18 geändert werden, wenn SDO-Pin mit GND verbunden wird)
• ADC GPIO-Stromeingang: 0–3,3 V
• Unterbrechung: Ein Unterbrechungs-Pin reserviert
• Einrichtung des SPI-Modus: Verbinden Sie den CS-Pin mit GND
• Betriebstemperatur: -40 bis +85°C

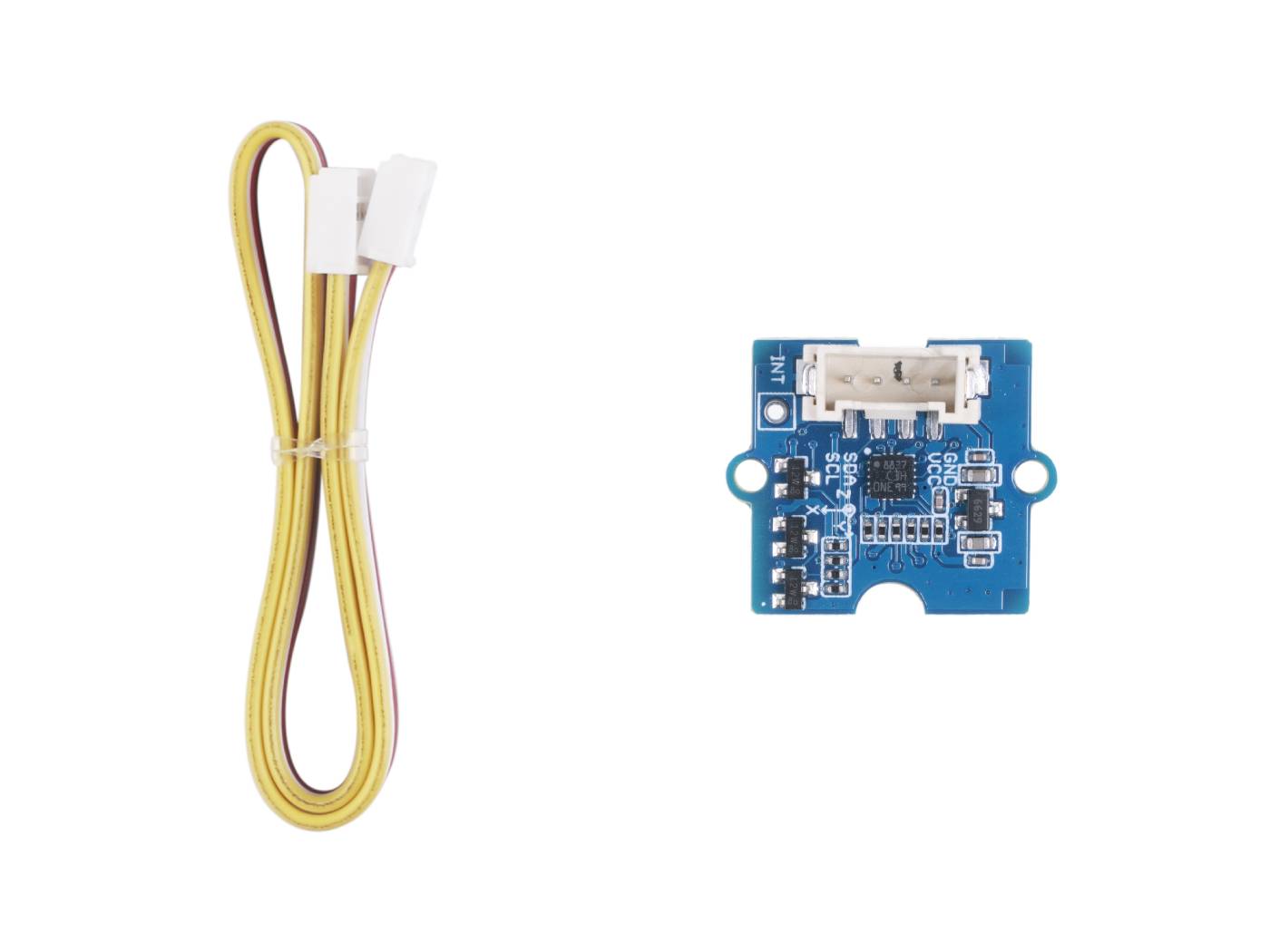

Teileliste

• 1x Grove – 3-Achsen-Digitalbeschleunigungsmesser (LIS3DHTR)
• 1x Grove-Kabel
