Adafruit DVI Sock for Raspberry Pi Pico Works with HDMI Displays

Überblick

Adafruit DVI Sock for Raspberry Pi Pico Works with HDMI Displays

Beschreibung

Wäre es nicht cool, Bilder und Grafiken direkt von Ihrem Pico oder Pico W auf einem HDMI-Monitor oder Fernseher anzuzeigen? Wir denken schon! Deshalb haben wir diese DVI-Socke mit einem digitalen Videoausgang (auch bekannt als DVI) entwickelt, der mit jedem HDMI-Monitor oder -Display funktioniert. Beachten Sie, dass es kein Audio macht, nur Grafiken!

Wir haben dieses kleine Breakout-Board entworfen, nachdem wir die Pico DVI Sock von Wren6991 und ihre coolen Demos des Raspberry Pi Pico mit HDMI-Display gesehen hatten.

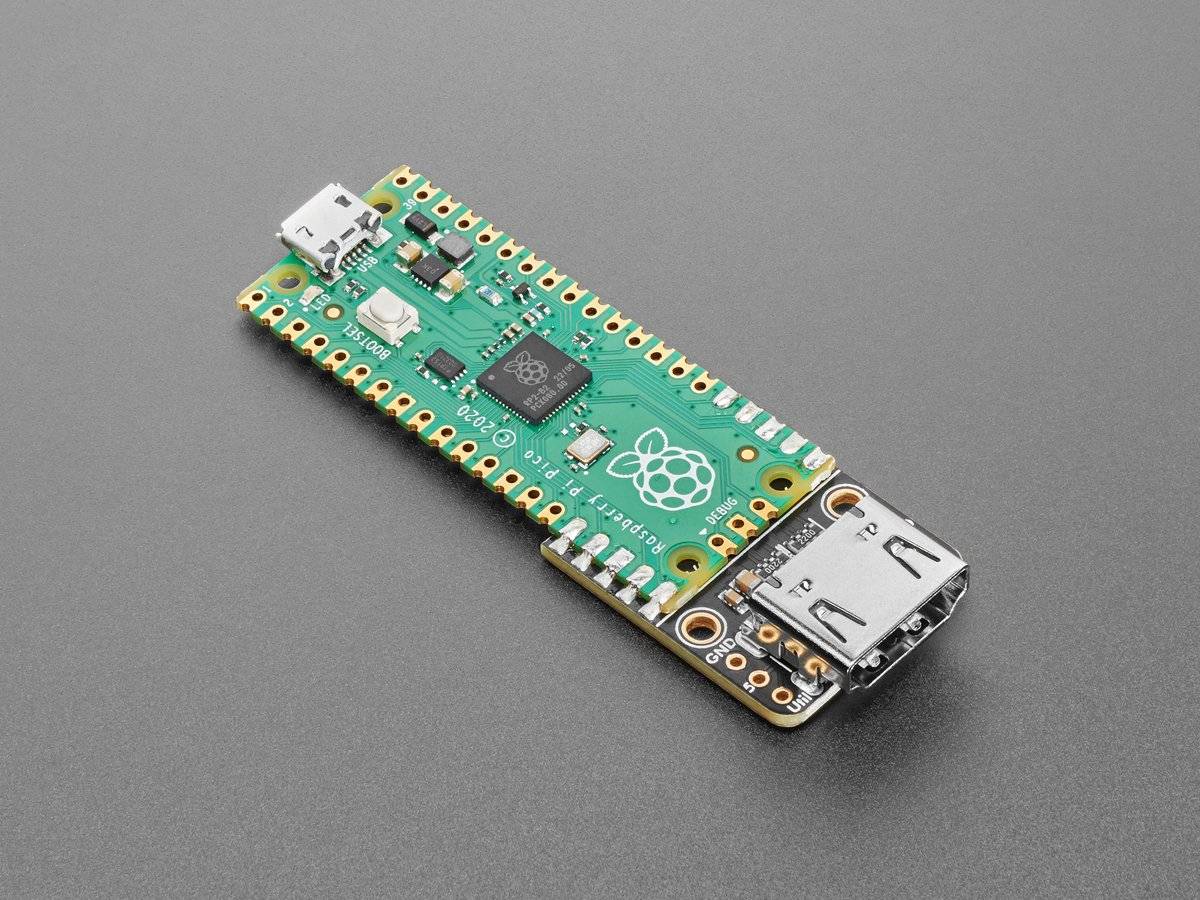

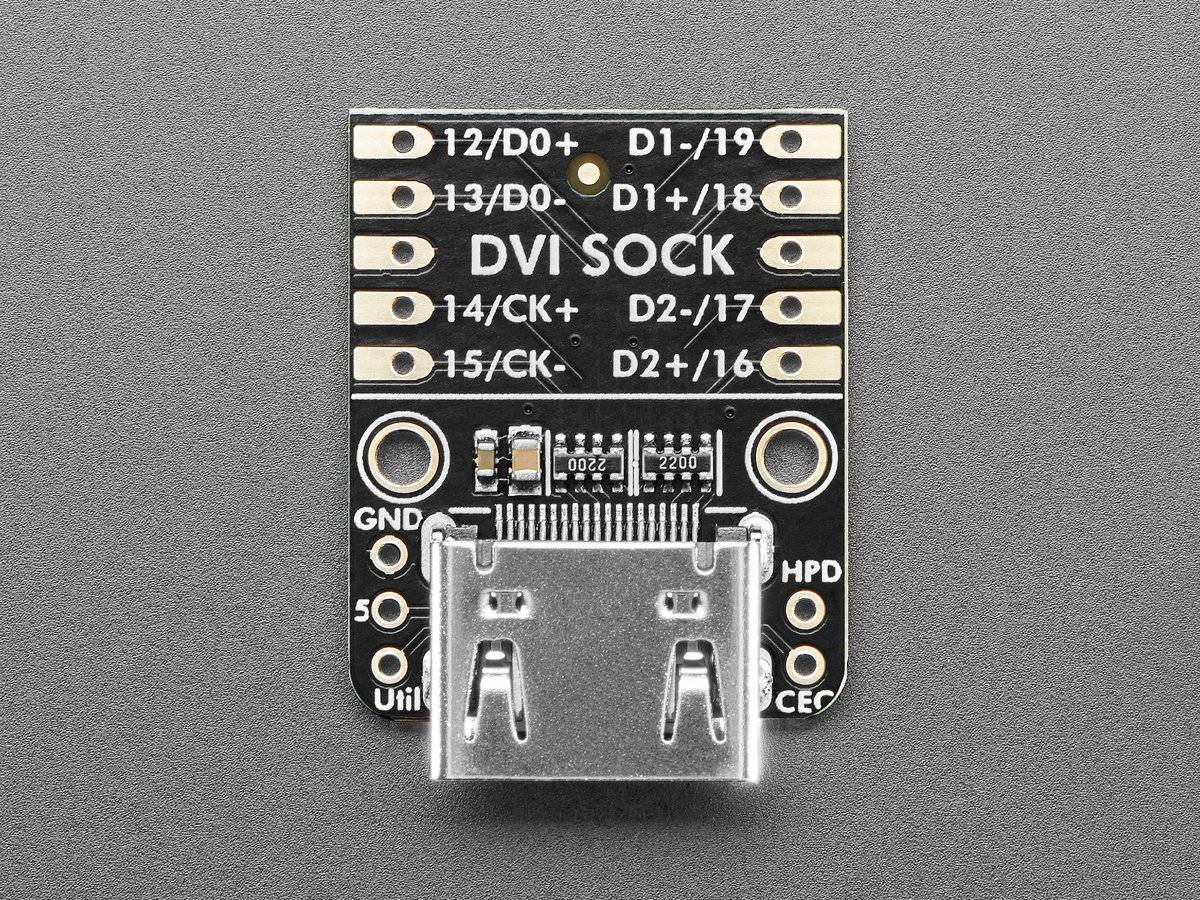

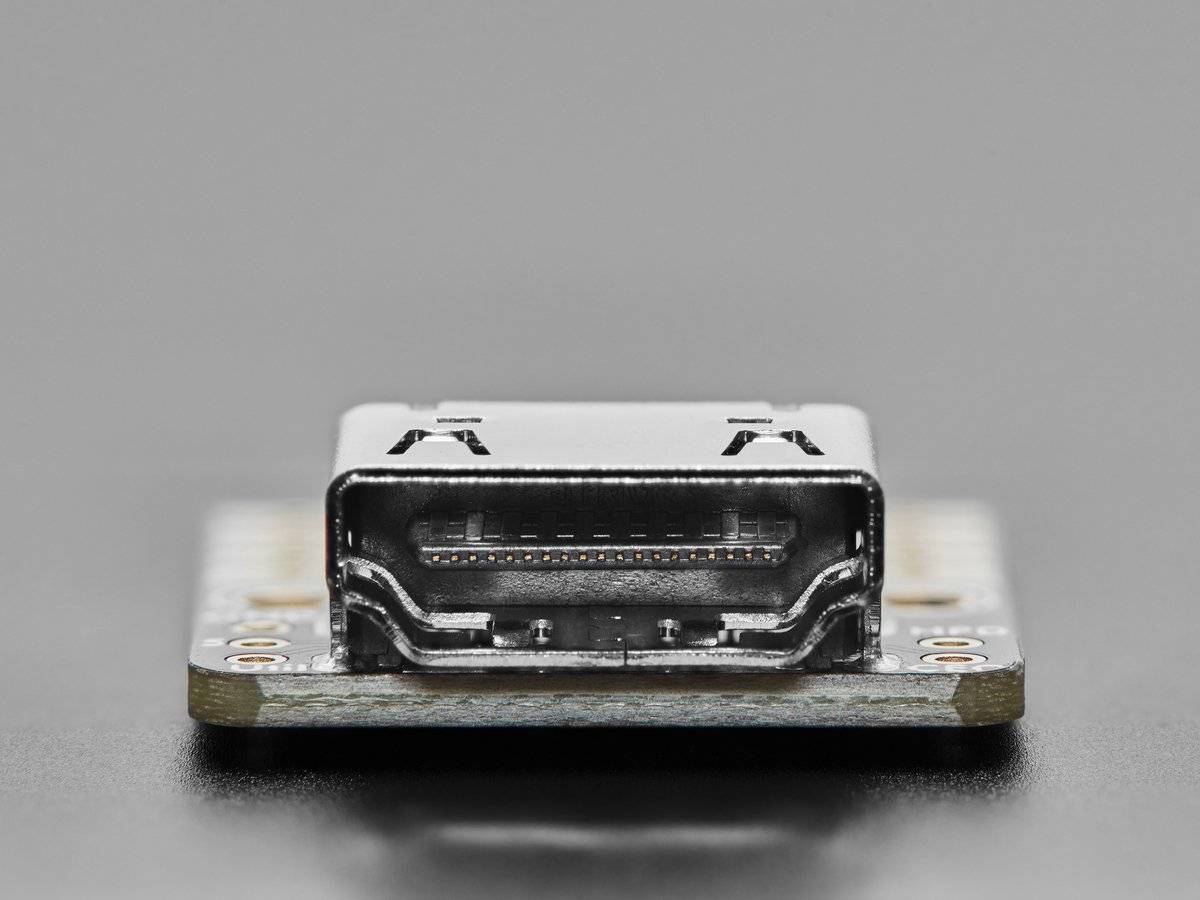

Dieses Breakout-Board enthält keine aktiven Komponenten. Es handelt sich lediglich um einen Anschluss, an den Sie ein HDMI/DVI-Kabel anschließen können, und 220-Ohm-Vorwiderstände. Verdrahten Sie es mit den unteren Stiften Ihres Pico-Boards oder löten Sie es wie eine kleine PCB-Socke direkt auf das „Ende“. Die hergestellten Verbindungen:

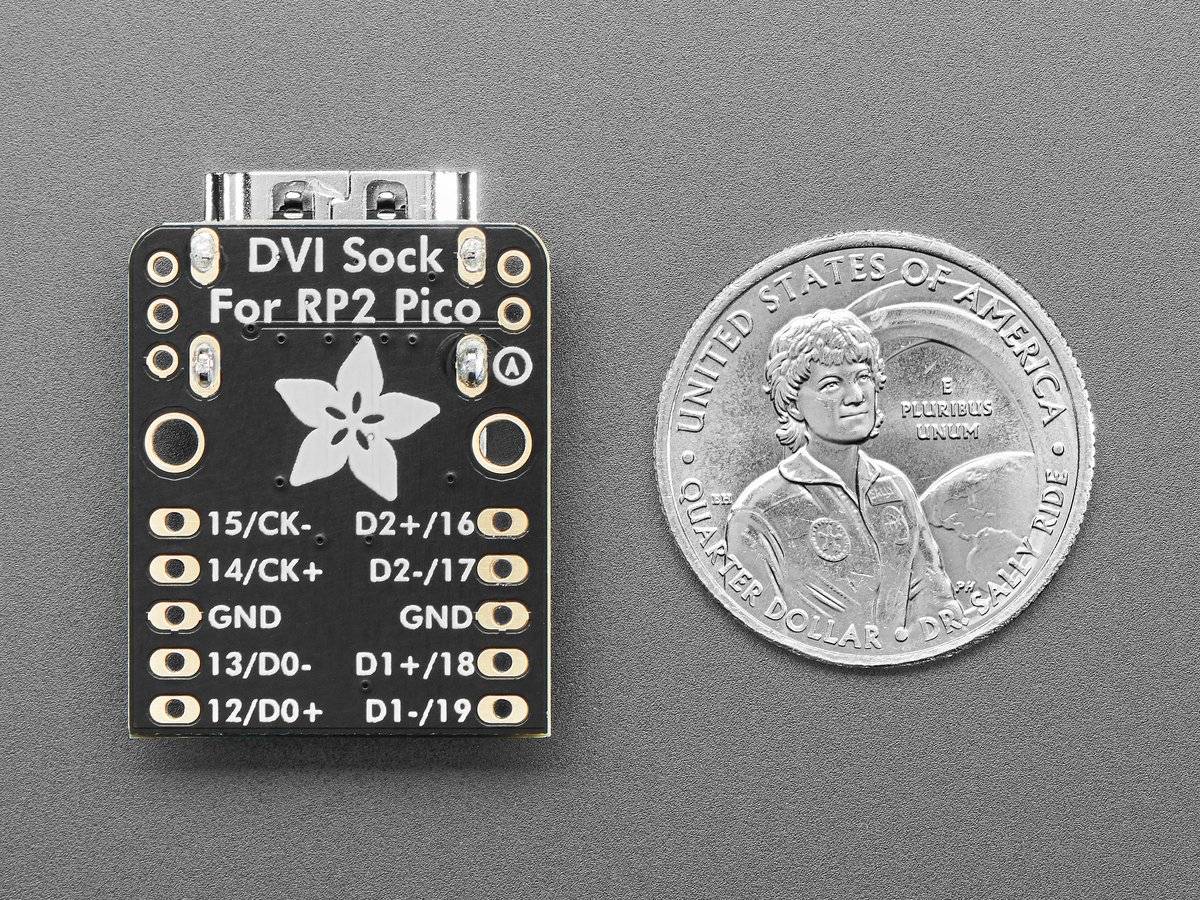

• GP12 bis D0+
• GP13 bis D0-
• GP14 bis CK+
• GP15 bis CK-
• GP16 bis D2+
• GP17 bis D2-
• GP18 bis D1+
• GP19 bis D1-
• Pico GND zu GND

Wir brechen auch die 5V-, GND-, Hot-Plug-Detect-, CEC- und Util-Pins für fortgeschritteneres Hacken auf. Beachten Sie, dass Sie technisch gesehen zwar 5 V an den DVI-Anschluss liefern sollten, es jedoch nicht bequem ist, dies an der Socke zu tun, sodass diese nicht angeschlossen bleibt. Da die 5 V für das I2C EDID EEPROM verwendet werden und es uns egal ist, funktioniert die Socke auch ohne.

Wenn Sie eine DVI-Schnittstelle mit umfassenderem Funktionsumfang für Ihren Pico wünschen, schauen Sie sich die DVI PiCowbell (AF5745) oder die All-in-One-DVI Feather Adafruit RP2040 (AF5710) an.

Technische Details

• Produktabmessungen: 31,0 mm x 22,8 mm x 8,0 mm
• Produktgewicht: 4,1 g
