WAGO GmbH & Co. KG THR-Leiterplattenklemme 250-405/353-604
Produktbeschreibung
Überblick
THR-Leiterplattenklemme; Drücker; 0,5 mm²; Rastermaß 2,5 mm; 5-polig; Push-in CAGE CLAMP®; schwarz
Leiterplattenklemme Serie 250 mit 45 ° Leitereinführung zur Platine

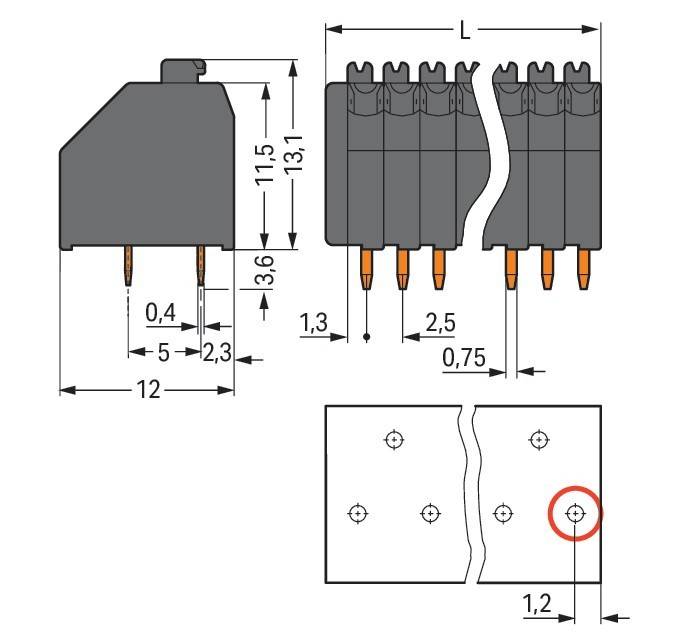

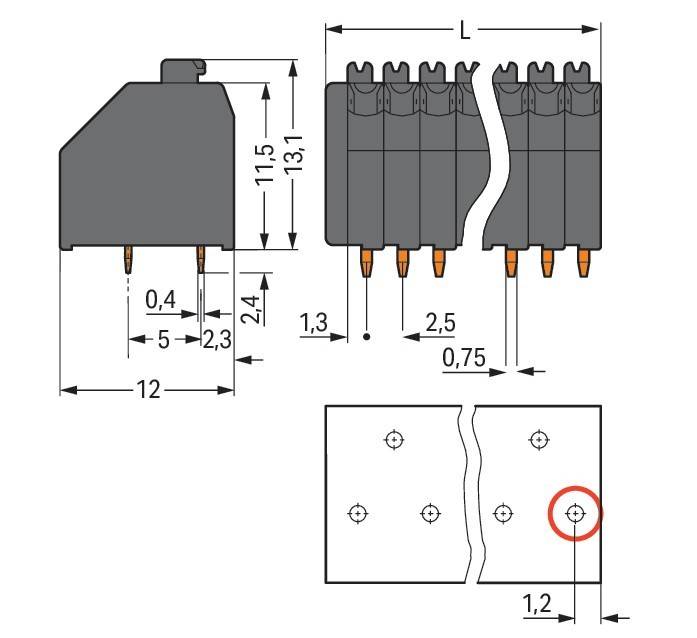

Bei dieser Leiterplattenklemme mit der Artikelnummer 250-405/353-604 steht eine schnelle und sichere Verbindung im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8,5 bis 9,5 mm erforderlich. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (14 x 16,7 x 12) mm. In Abhängigkeit von der Leiter
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Leiterplattenklemme Drücker,0,5mm²,sw
- typ: 250-405/353-604
- höhe: 13,1 mm
- anzahl der elektrischen anschlüsse: 5
- anzahl der etagen: 1
- rastermaß der anschlüsse: 2,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 4 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,14..0,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,5 mm²
- anschlussart leiterplatte: THR-Anschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 2,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V2
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
