WAGO GmbH & Co. KG THR-Leiterplattenklemme 250-410/353-604
Produktbeschreibung
Überblick
THR-Leiterplattenklemme; Drücker; 0,5 mm²; Rastermaß 2,5 mm; 10-polig; Push-in CAGE CLAMP®; schwarz

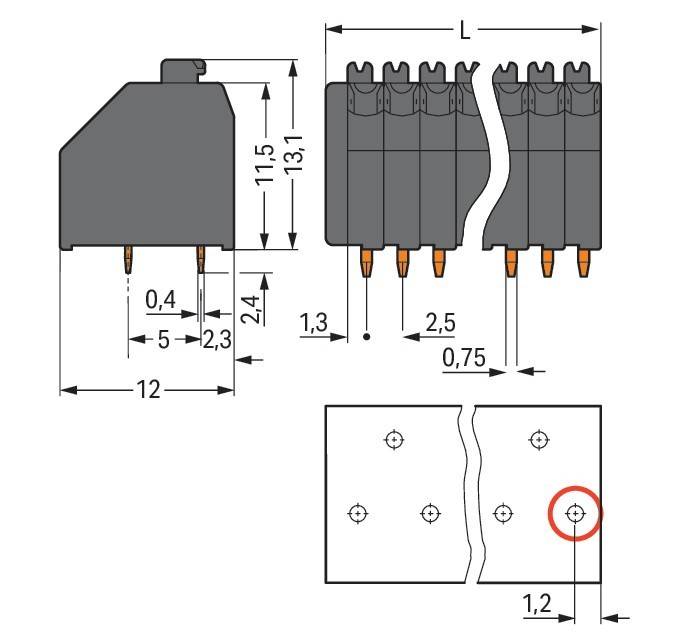

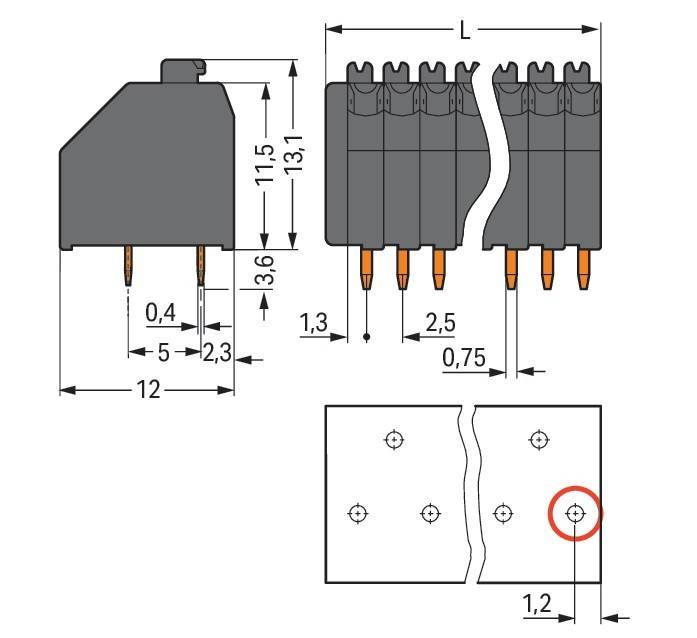

Leiterplattenklemme Serie 250 mit Lötstiftabmessungen 0,4 x 0,75 mm
Die Leiterplattenklemme hat die Artikelnummer 250-410/353-604 und ermöglicht eine einfache und zuverlässige Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8,5 bis 9,5 mm erforderlich. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlic
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: THR-Leiterplattenklemme Drücker,0,5mm²,sw
- typ: 250-410/353-604
- höhe: 13,1 mm
- anzahl der elektrischen anschlüsse: 10
- anzahl der etagen: 1
- rastermaß der anschlüsse: 2,5 mm
- winkel leiterplatte/leiteranschluss: 45°/135° (schräg nach oben)
- bemessungsstrom in: 4 A
- bemessungsspannung: 160 V
- bemessungsstoßspannung: 2,5 kV
- Überspannungskategorie: III
- verschmutzungsgrad: 2
- anschlussart leiter: Federzuganschluss
- anschließbarer leiterquerschnitt eindrähtig: 0,14..0,5 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25 mm²
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..0,5 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,2..0,5 mm²
- anschlussart leiterplatte: THR-Anschluss
- werkstoff der anschlussoberfläche: Zinn
- länge des pins: 2,4 mm
- werkstoff des isolierkörpers: Thermoplast
- gehäusefarbe: schwarz
- brennbarkeitsklasse des isolierstoffs nach ul 94: V2
- betriebstemperatur: -60..105 °C
- art der leiterplattenbefestigung: Anschlusskontakt
- befestigungsart: löten
- art der banderolierung: ohne
